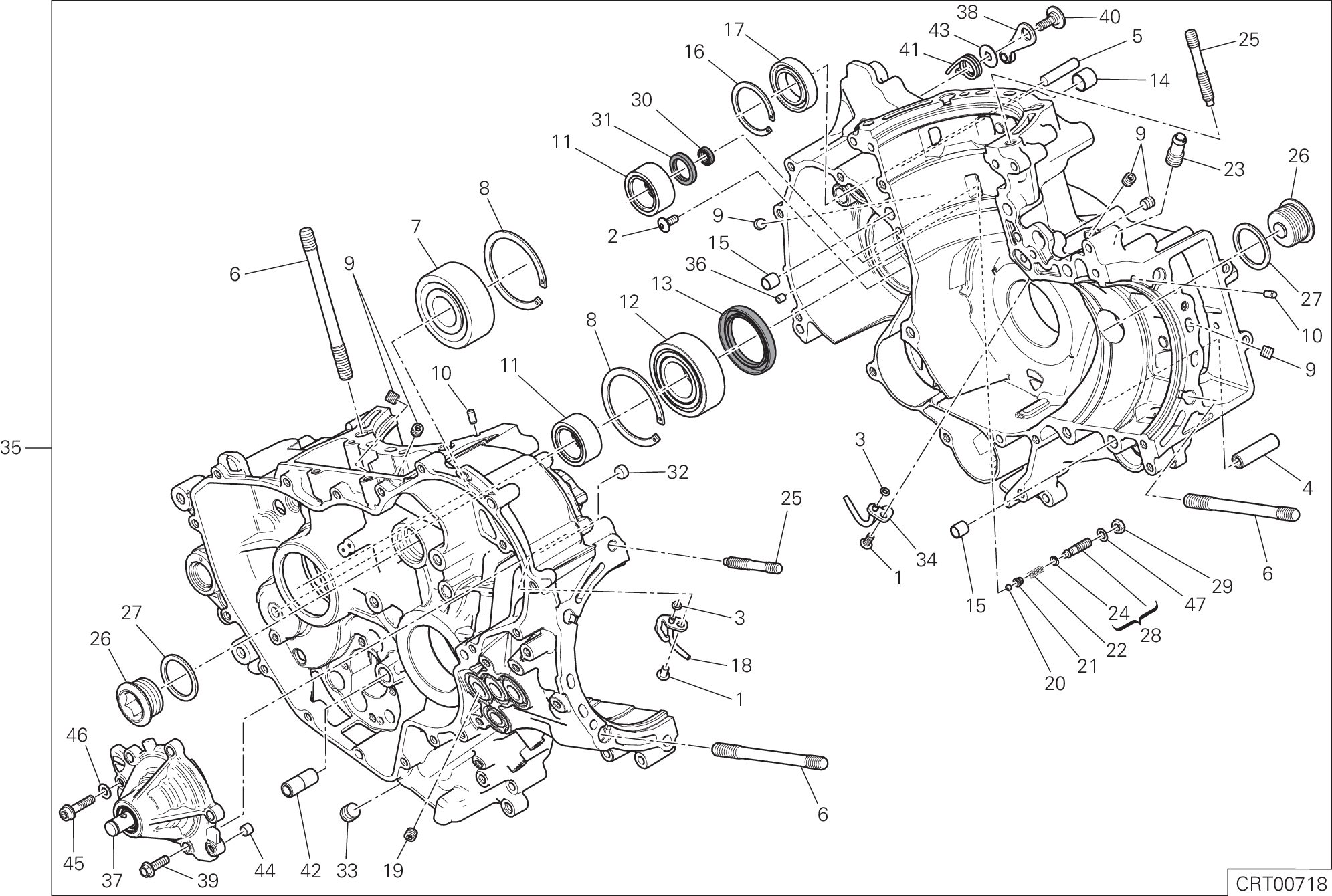

Paire De Demi-Carters - Panigale R 2017

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	77510311B	Vis tbei M5X10	2
2	77240398C	Vis tbeif M6X10	2
3	88650131A	Joint torique 3.68X1.78	2
4	82010141A	Pivot engranage	1
5	86050371A	Goupille	1
6	76610781A	Goujon fixation cylindre culasse	8
7	70240131A	Roulement	1
8	735034405	Bague elastique arrêt	2
9	78010871A	Vis sans tête filetée	6
10	86050061A	Goupille M5X10	5
11	70240251B	Roulement	2
12	70241091A	Roulement à rouleaux	1
13	93040431A	Bague D'Etancheite 40X55X7	1
14	71240231A	Douille	1
15	71113181A	Douille de ref.	4
16	735033804	Circlip	1
17	70250411A	Roulement 25X42X9	1
18	87511651BB	Gicleur droit	1
19	78010861A	Vis speciale	1
20	84740061A	Bille	1
21	83110151A	Disque	1
22	79940121A	Ressort	1
23	81413421B	Raccord retour	1
24	88641961A	Bague D'Etancheite	1
25	76610801A	Goujon fixation cylindre culasse	2
26	78010801A	Bouchon	2
27	85250491A	Rondelle	2
28	77927171A	Vis	1
29	74710151A	Ecrou	1
30	93041771A	Bague étanchéité	1
31	93040931A	Bague D'Etancheite 17X25X4	1
32	87310021A	Bouchon 10 mm	2
33	78010771A	Vis sans tête filetée	1
34	87511641BB	Gicleur gauche	1
35	22523022E	Paire Demi-Carters complets	1
36	71115051A	Douille	1
37	24723701P	Pompe eau complète	1
38	45520172A	Ensemble levier de verrouillage vitesses	1
39	77253317C	Vis	5
40	77916241A	Vis special	1
41	79915101C	Ressort	1
42	82010161H	Pivot engranage	1
43	85212661A	Rosette	1
44	71113171A	Douille référence	2
45	77140697C	Vis tceif M6X25	2
46	85250481A	Joint 6X12X1 Din7603-A	2
47	85640141A	Rosette	1
