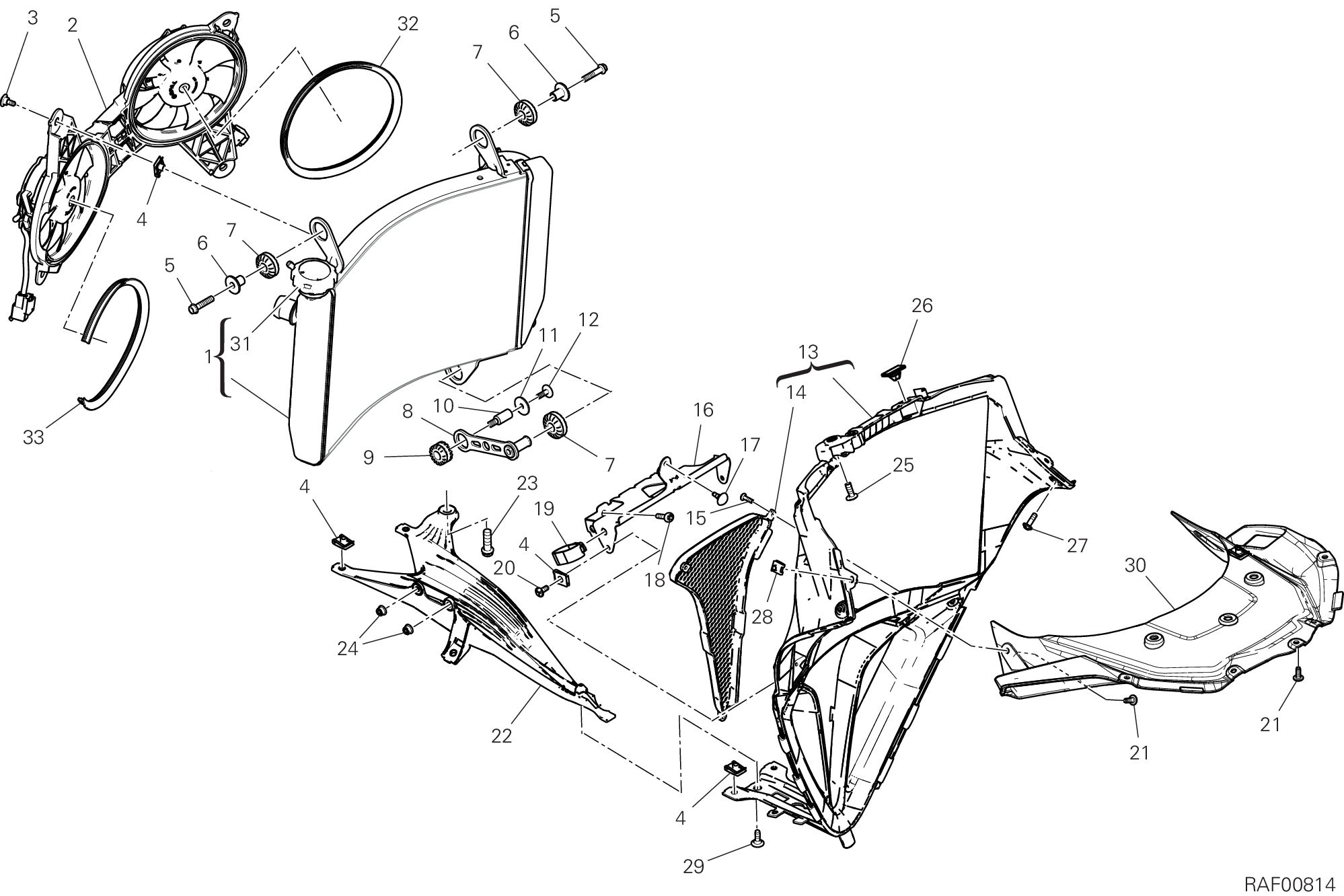

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54841271A | Radiateur D'Eau | 1 |
| 2 | 8292S731B | Ventilateur | 1 |
| 3 | 77214411AA | Vis tceif M5X9 | 4 |
| 4 | 85044691A | Fixation rapide | 13 |
| 5 | 77251053B | Vis tef M6X30 8,8 | 2 |
| 6 | 71614191A | Entretoise | 2 |
| 7 | 76411361A | Joint en caoutchouc Anti-Vibration | 3 |
| 8 | 82719371AA | Equerre | 1 |
| 9 | 76410241A | Joint en caoutchouc Anti-Vibration | 1 |
| 10 | 77916081A | Vis special | 1 |
| 11 | 85241711A | Rondelle | 1 |
| 12 | 77510741A | Vis | 1 |
| 13 | 4842C881B | Support radiateur eau | 1 |
| 14 | 4601S301A | Grille | 1 |
| 15 | 77440251A | Vis | 3 |
| 16 | 8301P861AA | Bride supérieur | 1 |
| 17 | 86610751A | Tampon | 1 |
| 18 | 77244348BA | Vis | 2 |
| 19 | 75840201A | Collier, cordon | 1 |
| 20 | 77244183B | Vis tbei M5X14 | 2 |
| 21 | 77211091C | Vis special | 9 |
| 22 | 8301P931A | Support | 1 |
| 23 | 77157258C | Vis tceif M8X25 | 1 |
| 24 | 74941103B | Écrou autobloquant | 1 |
| 25 | 71850338C | Vis | 1 |
| 26 | 86610301A | Tampon | 1 |
| 27 | 77244198B | Vis | 2 |
| 28 | 85041951AA | Fixation rapide | 2 |
| 29 | 77214371AA | Vis | 1 |
| 30 | 460PR761A | Bavette Garde-Boue projecteur avant | 1 |
| 31 | 87241691A | Bouchon radiateur | 1 |
| 32 | 79111561A | Joint gauche | 1 |
| 33 | 79111571A | Joint droit | 1 |
