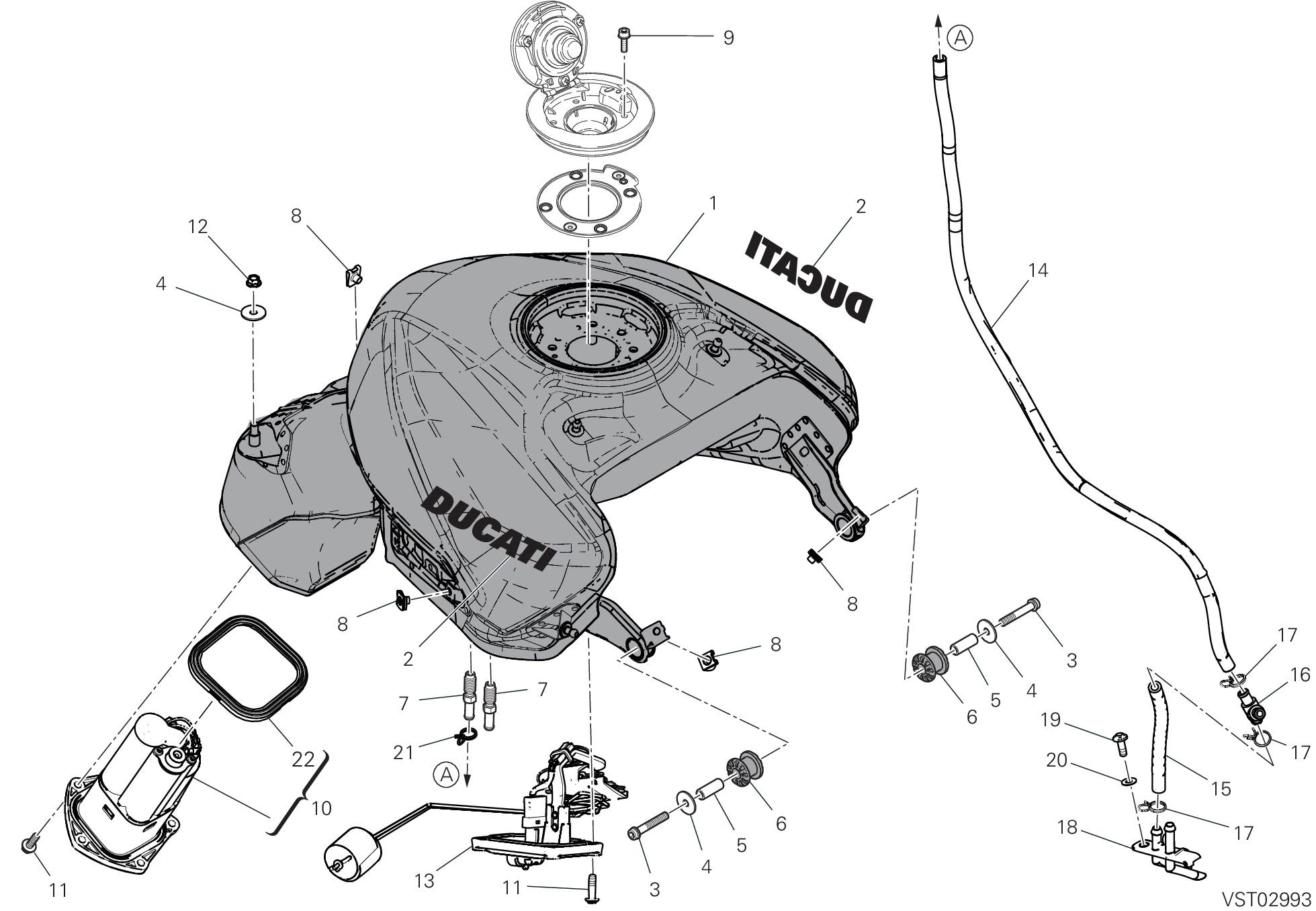

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58613462BA | R╘servoir | 1 |
| 2 | 43818151C | Decalcomanie Ducati noir | 2 |
| 3 | 77156728B | Vis tceif M6X35 | 2 |
| 4 | 85211671A | Rondelle 6,2X20X1,5 | 4 |
| 5 | 71315871AA | Entretoise | 2 |
| 6 | 76411521A | Caoutchouc | 2 |
| 7 | 81413251A | Raccord | 2 |
| 8 | 85041951AA | Fixation rapide | 7 |
| 9 | 77156418B | Vis tceif M5X16 | 4 |
| 10 | 16024494A | Pompe à carburant | 1 |
| 11 | 77244213B | Vis tbei M5X20 | 9 |
| 12 | 74810361A | Ecrou | 2 |
| 13 | 59210361A | Jauge niveau essence | 1 |
| 14 | 93511031B | Tuyau | 1 |
| 15 | 59019671A | Tuyau | 1 |
| 16 | 61610021A | Raccord en Y | 1 |
| 17 | 74142951A | Collier | 3 |
| 18 | 81418331A | Bleeding and drainage duct | 1 |
| 19 | 77244183B | Vis tbei M5X14 | 1 |
| 20 | 85611401A | Rondelle | 1 |
| 21 | 74140431A | Collier | 1 |
| 22 | 79111671A | Joint | 1 |
