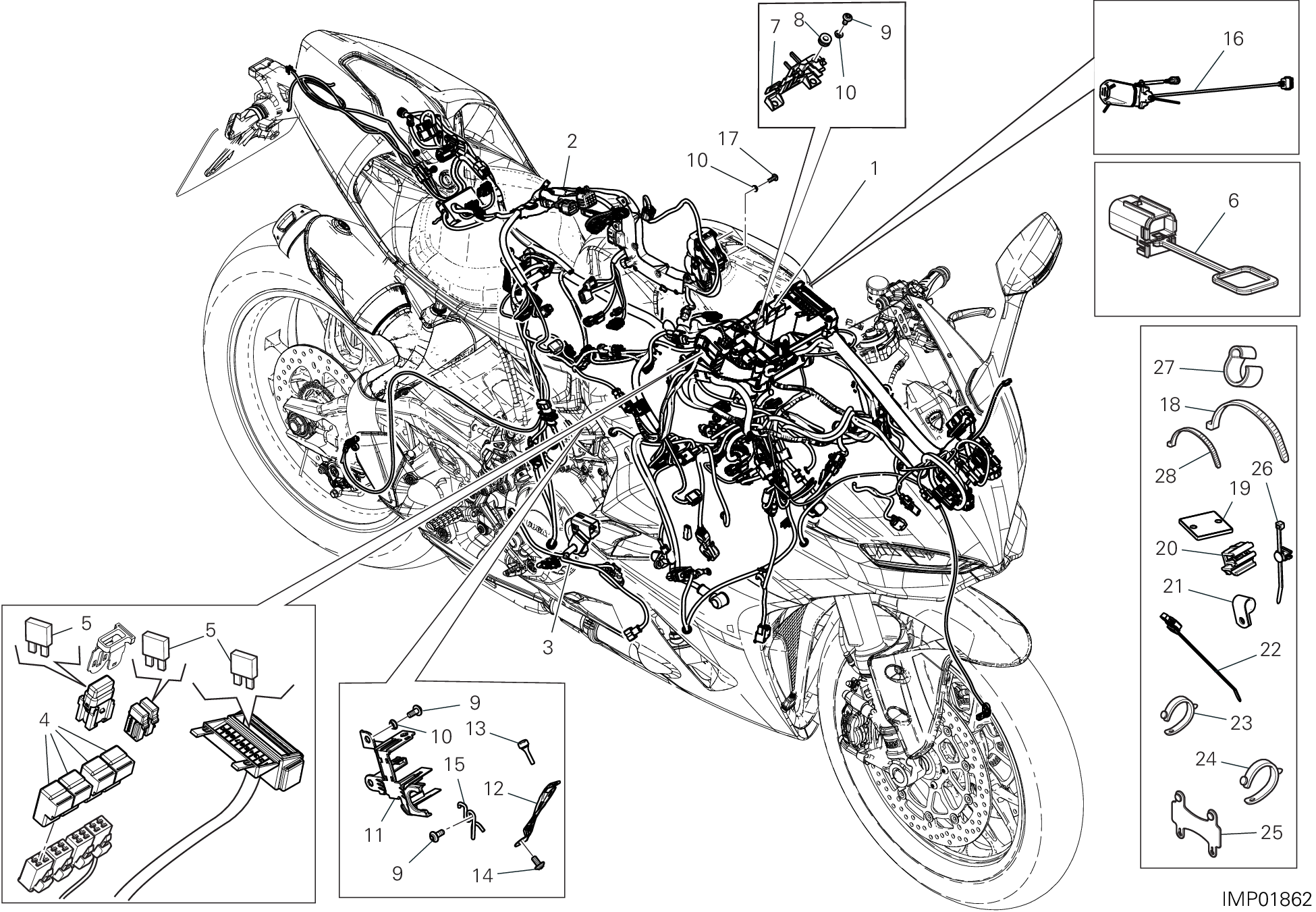

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 5101L342F | CâBlage principal | 1 |
| 2 | 5101L352F | Câblage du moteur | 1 |
| 2 | 5101Q312B | Câblage du moteur | 1 |
| 3 | 5101L932D | Câblage airbox | 1 |
| 4 | 54140101A | Relais | 4 |
| 5 | 38940101A | Fusible 30A | 1 |
| 5 | 38940191A | Fusibile 5A | 1 |
| 5 | 38940201A | Fusible 10A | 3 |
| 5 | 38940211A | Fusible 15A | 1 |
| 5 | 38940221A | Fusible 20A | 1 |
| 5 | 38940241A | Fusible 7.5à | 3 |
| 5 | 38940261A | Fusibile 25A | 2 |
| 6 | 87211681A | Bouchon | 1 |
| 7 | 8301P211A | Équerre support connecteur | 1 |
| 8 | 76411671A | Caoutchouc | 1 |
| 9 | 77244173B | Vis tbei M5X12 | 7 |
| 10 | 71114122AA | Entretoise | 12 |
| 11 | 8301P222A | Équerre support connecteur | 1 |
| 12 | 8301P331AA | Équerre support connecteur | 1 |
| 13 | 86640101A | Tampon | 1 |
| 14 | 77244168B | Vis M5X10 | 1 |
| 15 | 8291E111A | Support connecteur gauche | 1 |
| 16 | 38620122A | Prise Usb | 1 |
| 17 | 77244198B | Vis | 1 |
| 18 | 069191030 | Collier | 10 |
| 19 | 75841061A | Collier | 1 |
| 20 | 75841041A | Jonc | 1 |
| 21 | 75841271A | Passe-Cable | 2 |
| 22 | 75841151A | Collier | 3 |
| 23 | 74110121A | Collier caoutchouc 62Mm | 4 |
| 24 | 74110551A | Collier caoutchouc 39Mm | 16 |
| 25 | 74110111A | Collier | 2 |
| 26 | 75840771A | Passe-Cable | 1 |
| 27 | 75812591A | Passe-Cable | 1 |
| 28 | 74143501A | Collier | 8 |
