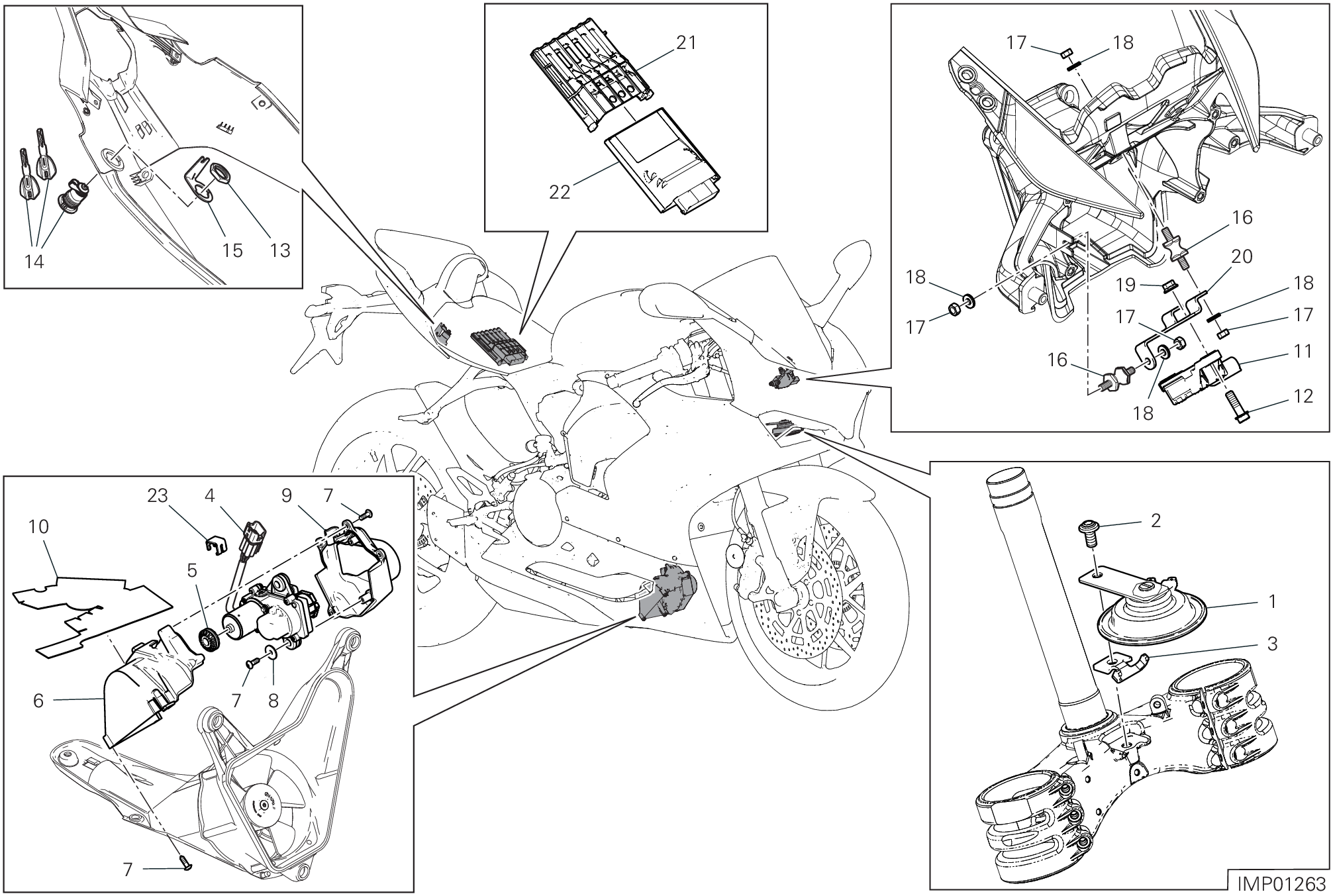

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51640011AB | Avertisseur sonore | 1 |
| 2 | 77244498B | Vis | 1 |
| 3 | 71316181AA | Entretoise | 1 |
| 4 | 59340301C | Moteur électrique soupape échappement | 1 |
| 5 | 76411361A | Joint en caoutchouc Anti-Vibration | 1 |
| 6 | 46016561A | Couvercle | 1 |
| 7 | 77440203C | Vis | 10 |
| 8 | 85213111AA | Rondelle | 2 |
| 9 | 46016551A | Couvercle | 1 |
| 10 | 46016542A | Protection.à reflexion thermique moteur électrique soupape échappement | 1 |
| 11 | 38540093B | Piattaforma inerziale | 1 |
| 12 | 77251018B | Vis tef M6X20 | 2 |
| 13 | 75011551A | Écrou M22X1.5 | 1 |
| 14 | 59820611A | Serrure selle | 1 |
| 15 | 82716141A | Plaquette | 1 |
| 16 | 70010901A | Antivibration | 3 |
| 17 | 74841051A | Ecrou | 6 |
| 18 | 85540051A | Rondelle dentelee | 6 |
| 19 | 74810361A | Ecrou | 2 |
| 20 | 8301H771AA | Equerre | 1 |
| 21 | 70011061A | Support Anti-Vibration | 1 |
| 22 | 38511095A | Centrale blackbox | 1 |
| 23 | 75910251A | Ressort | 1 |
