Pincez pour zoomer · touchez une pièce

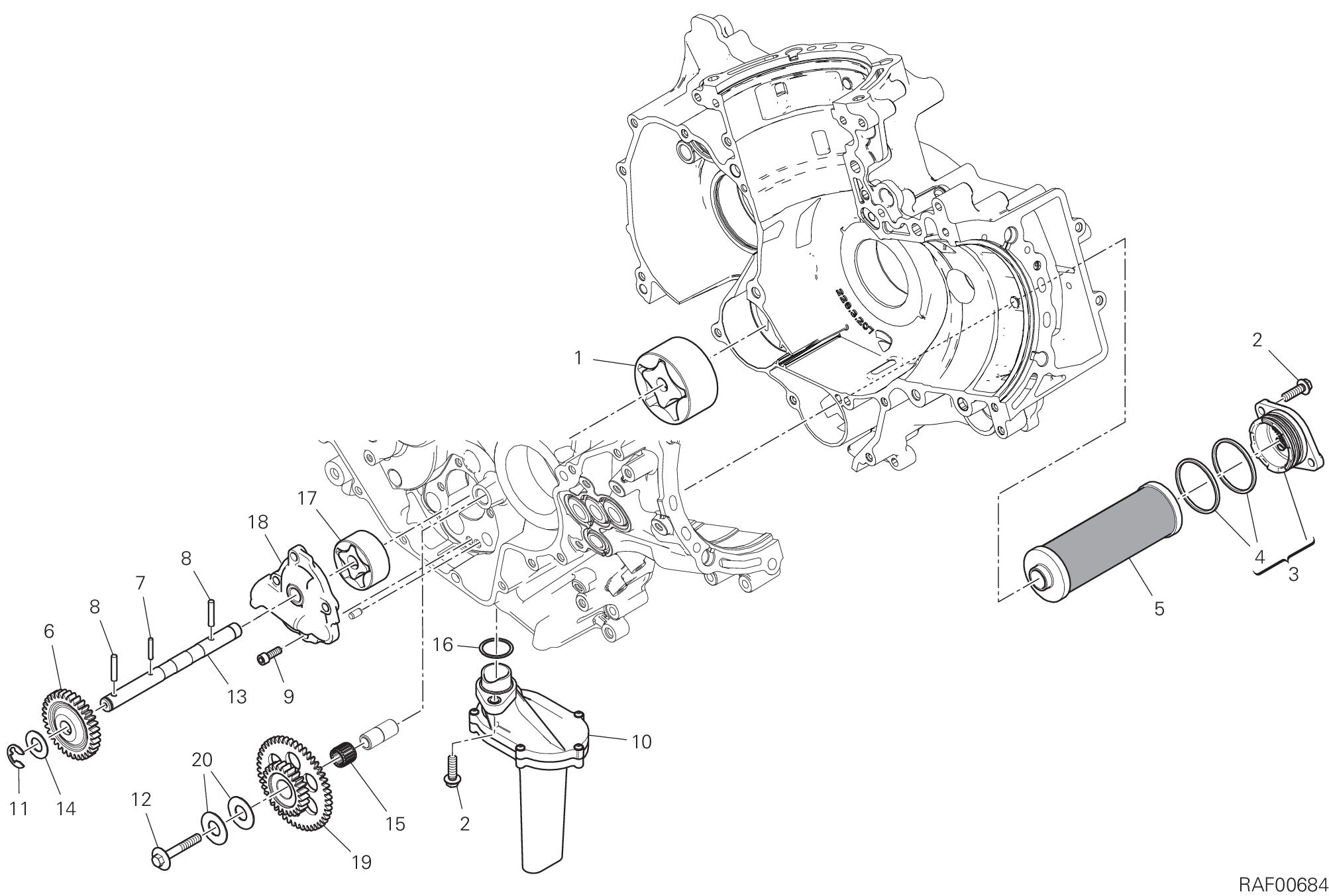

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 17420571A | Pompe à huile retour | 1 |
| 2 | 77253317C | Vis | 3 |
| 3 | 24723842A | Couvercle filtre ensemble | 1 |
| 4 | 88650561A | Bague D'Etancheite | 2 |
| 5 | 44440312B | Filtre à huile | 1 |
| 6 | 17410611A | Engranage conduit pumpe | 1 |
| 7 | 70450051A | Rouleau | 1 |
| 8 | 70450091A | Rouleau | 2 |
| 9 | 77150678B | Vis tcei M6X16 | 4 |
| 10 | 89420113B | Sous-Ensemble crepine de filtration | 1 |
| 11 | 88450371A | Bague elastique arrêt | 1 |
| 12 | 77918241A | Vis special | 1 |
| 13 | 14710903A | Arbre de commande pompe à huile | 1 |
| 14 | 85213021A | Rondelle butée | 1 |
| 15 | 70140371A | Roulement à rouleaux | 1 |
| 16 | 88641331A | Joint D'Etancheite | 1 |
| 17 | 17420561A | Pompe à huile refoulement | 1 |
| 18 | 24723712A | Couvercle pompe huile | 1 |
| 19 | 17410601A | Pignon intermediaire | 1 |
| 20 | 85212681A | Rondelle butée | 2 |
