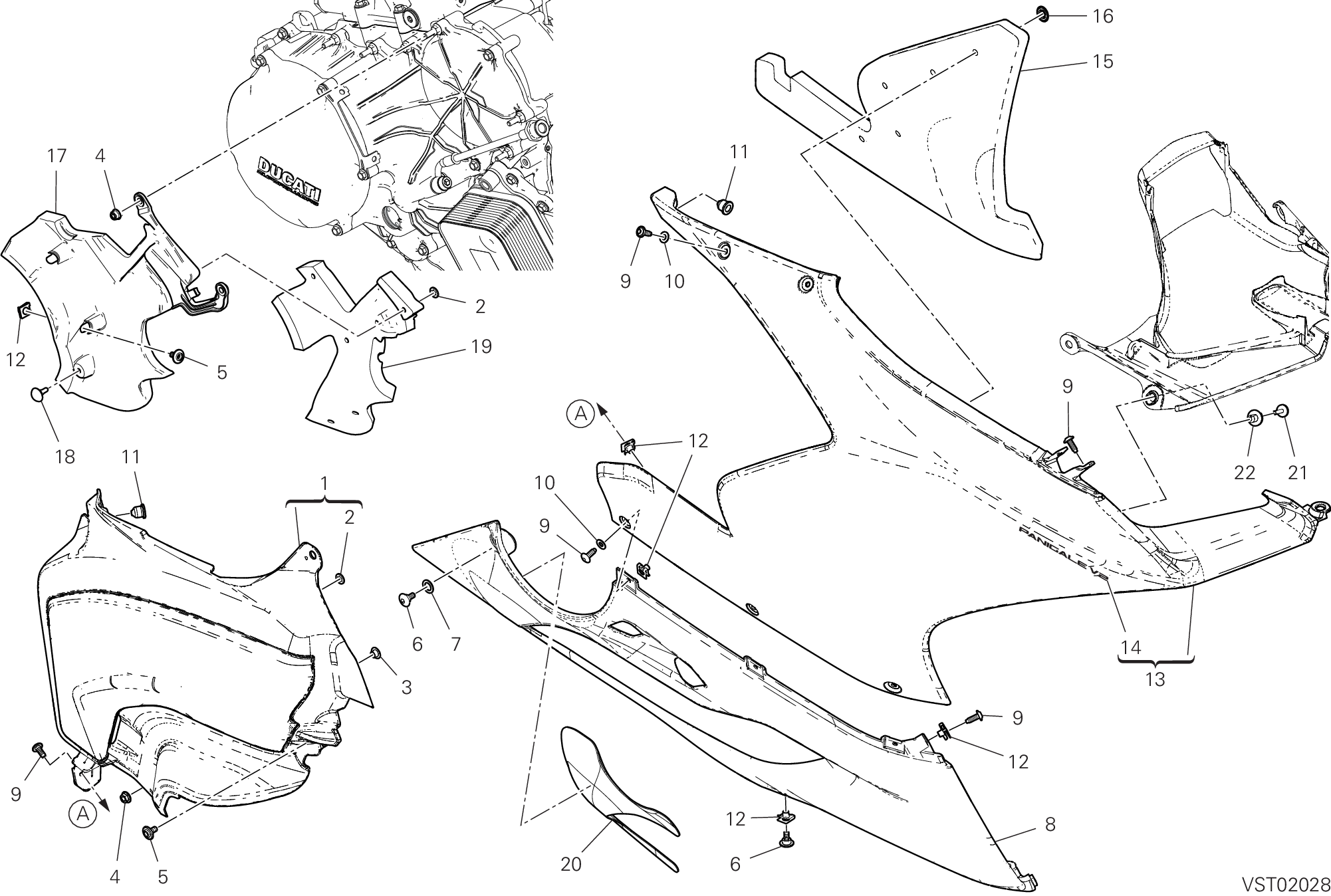

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801B012AA | Estrattore carene droite | 1 |
| 2 | 85040521A | Jonc | 11 |
| 3 | 71611721AA | Entretoise | 1 |
| 4 | 74810351B | Ecrou | 3 |
| 5 | 77211251A | Vis special | 4 |
| 6 | 77214411AA | Vis tceif M5X9 | 2 |
| 7 | 85212181A | Rondelle en nylon 9X14X1 | 1 |
| 8 | 48013772AB | Carene inférieure droite rouge | 1 |
| 9 | 77211091C | Vis special | 9 |
| 10 | 85611401A | Rondelle | 5 |
| 11 | 85044431A | Caoutchouc | 3 |
| 12 | 85041951AA | Fixation rapide | 8 |
| 13 | 4801A861AB | Carene supérieure droite rouge | 1 |
| 14 | 4381D111AW | Decalcomanie Panigale V2 | 1 |
| 15 | 48612471AA | Panneau insonorisant | 1 |
| 16 | 85041091A | Rondelle elastique | 5 |
| 17 | 4601D931A | Cache | 1 |
| 18 | 86610751A | Tampon | 1 |
| 19 | 48611111A | Panneau insonorisant | 1 |
| 20 | 46016532A | Protection.à reflexion thermique Demi-Carene inférieur droite | 1 |
| 21 | 85041041A | Rivet male | 2 |
| 22 | 85041051A | Rivet femelle | 2 |
