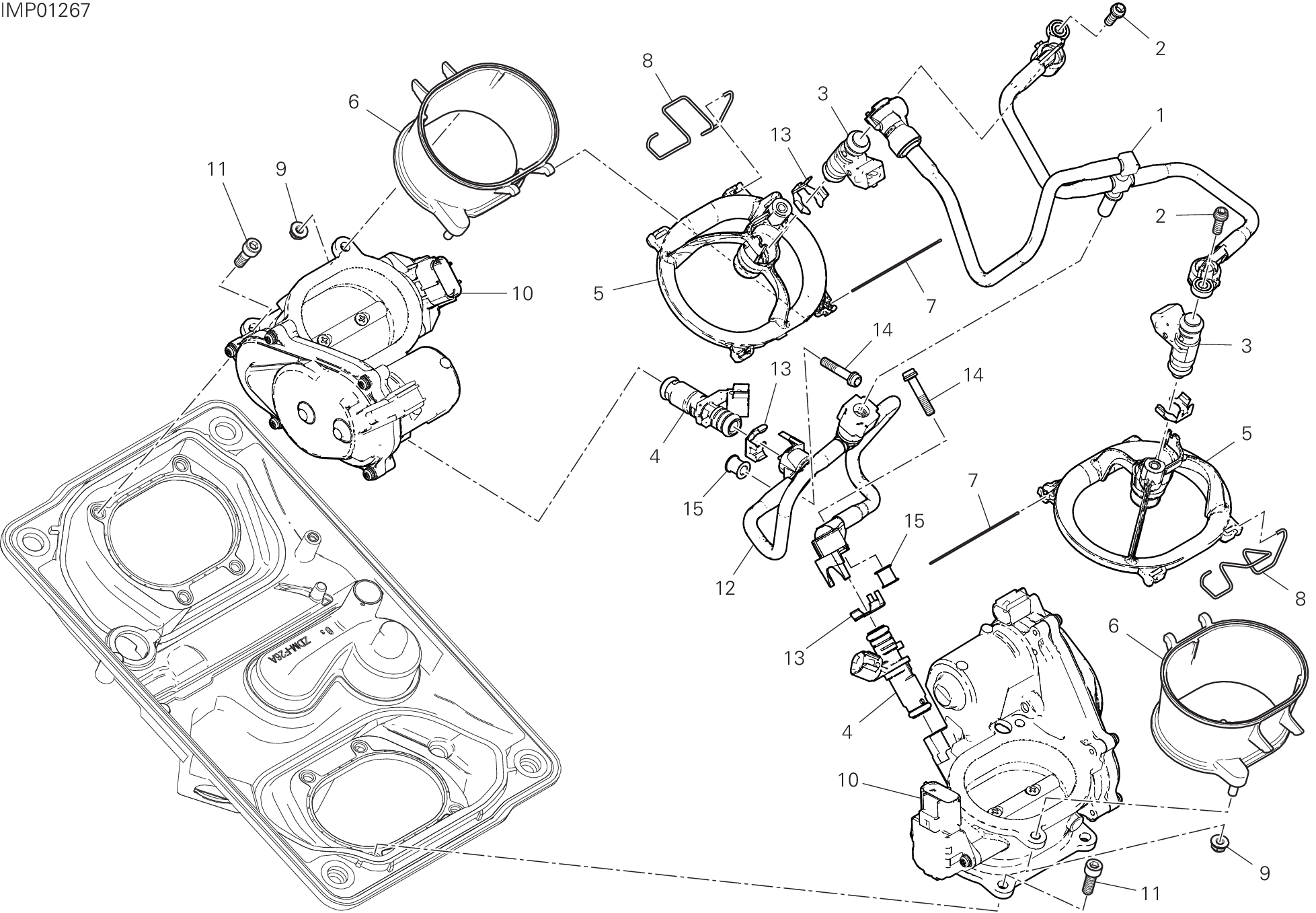

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 59027962A | Tour parcours tuyaux complet supérieur | 1 |
| 2 | 77156408B | Vis tceif M5X14 | 2 |
| 3 | 28040471B | Injector supérieur | 2 |
| 4 | 28040491A | Injector | 2 |
| 5 | 13510601A | Support injecteur supérieur | 2 |
| 6 | 13510461A | Manchon | 2 |
| 7 | 79915421B | Pivot | 2 |
| 8 | 79915432B | Ressort | 2 |
| 9 | 74810351B | Ecrou | 4 |
| 10 | 28241121A | Corps papillon | 2 |
| 11 | 77150668B | Vis tcei M6X18 | 8 |
| 12 | 59027971A | Tour parcours tuyaux complet inférieur | 1 |
| 13 | 85042371A | Jonc | 4 |
| 14 | 77156458B | Vis tceif M5X25 | 2 |
| 15 | 7131D281A | Entretoise | 2 |
