Pincez pour zoomer · touchez une pièce

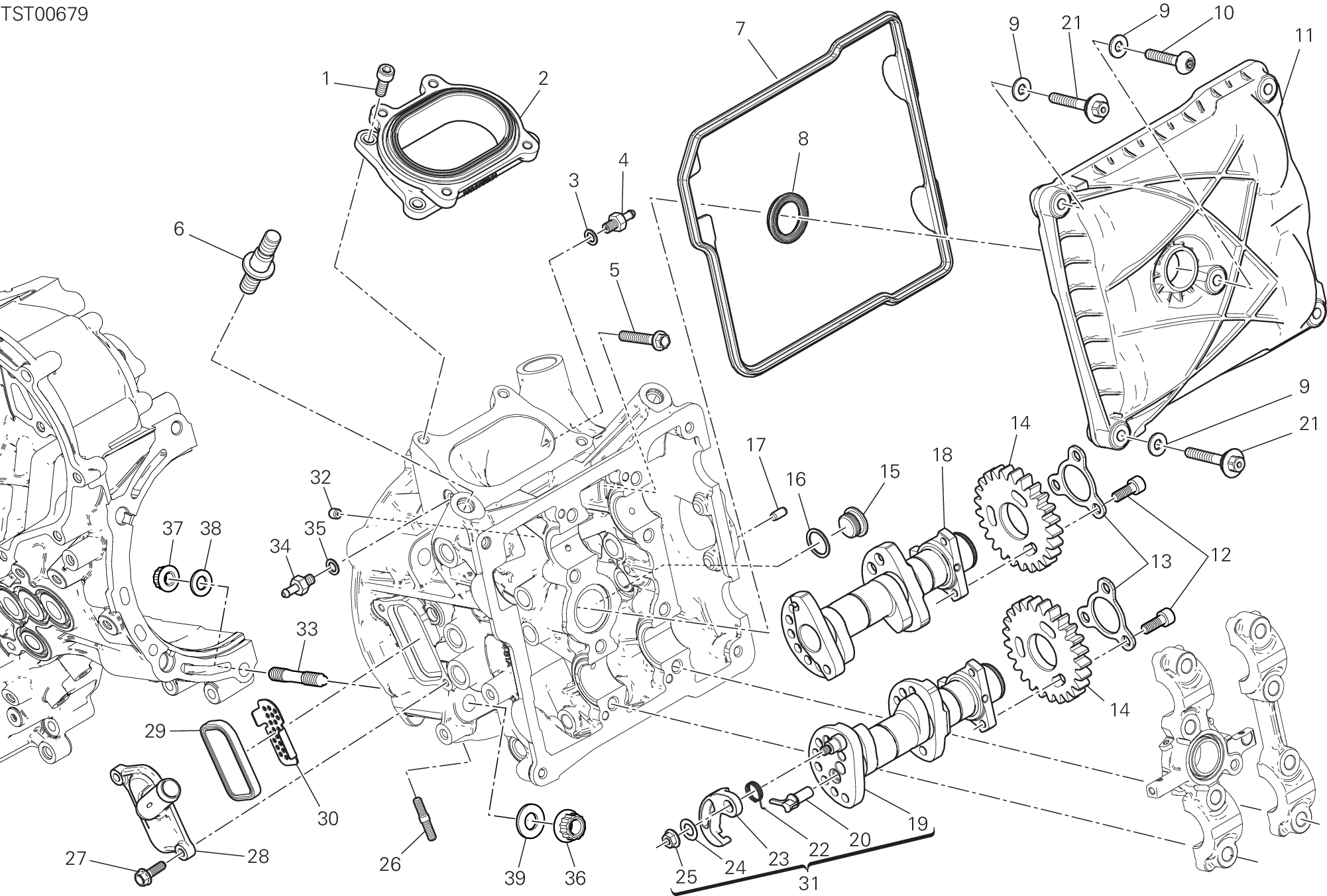

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77112331A | Vis tcei M6X16 | 4 |
| 2 | 14010701B | Raccord D'Admission | 1 |
| 3 | 85212971A | Joint en cuivre | 1 |
| 4 | 81416941A | Raccord | 1 |
| 5 | 77253367C | Vis | 2 |
| 6 | 76610821A | Goujon | 2 |
| 7 | 78811102C | Garniture couvercle soupapes externe | 1 |
| 8 | 78811131A | Garniture couvercle soupapes interne | 1 |
| 9 | 85212781B | Rondelle | 5 |
| 10 | 77919401A | Vis | 1 |
| 11 | 24715341B | Couvercle culasse horizontal | 1 |
| 12 | 77253300ZF | Vis | 6 |
| 13 | 85611471A | Plaque arrêt | 2 |
| 14 | 17111301A | Engrenage D30 | 2 |
| 15 | 77913541A | Bouchon fileté M15X1 | 1 |
| 16 | 85211201A | Joint aluminium | 1 |
| 17 | 86050061A | Goupille M5X10 | 2 |
| 18 | 14815071A | Arbre distribution aspiration horizontal | 1 |
| 19 | 14824211C | Arbre distribution échappement horizonta | 1 |
| 20 | 82113832A | Pivot | 1 |
| 21 | 77919391A | Vis special | 4 |
| 22 | 79915534A | Ressort | 1 |
| 23 | 30710021A | Masse de decompression | 1 |
| 24 | 85240231A | Rondelle 8,2X14X0,5 | 1 |
| 25 | 74810791A | Ecrou | 1 |
| 26 | 76640191A | Goujon M6X16 | 3 |
| 27 | 77210621A | Vis tef M5X16 | 2 |
| 28 | 24714102A | Couvercle | 1 |
| 29 | 81140011C | Soupape lamelles complète | 1 |
| 30 | 82716351A | Tole | 1 |
| 31 | 14824511C | Arbre distribution échappement horizonta (ensemble) | 1 |
| 32 | 86010061A | Goupille | 1 |
| 33 | 76610811A | Goujon fixation cylindre culasse | 1 |
| 34 | 81413341A | Raccord | 1 |
| 35 | 85250231A | Joint | 1 |
| 36 | 74810461A | Écrou à embase M10X1 | 4 |
| 37 | 74840482A | Ecrou | 2 |
| 38 | 85212771A | Rondelle | 2 |
| 39 | 85610642A | Rondelle, speciale 10,5X21X2 | 8 |
