Pincez pour zoomer · touchez une pièce

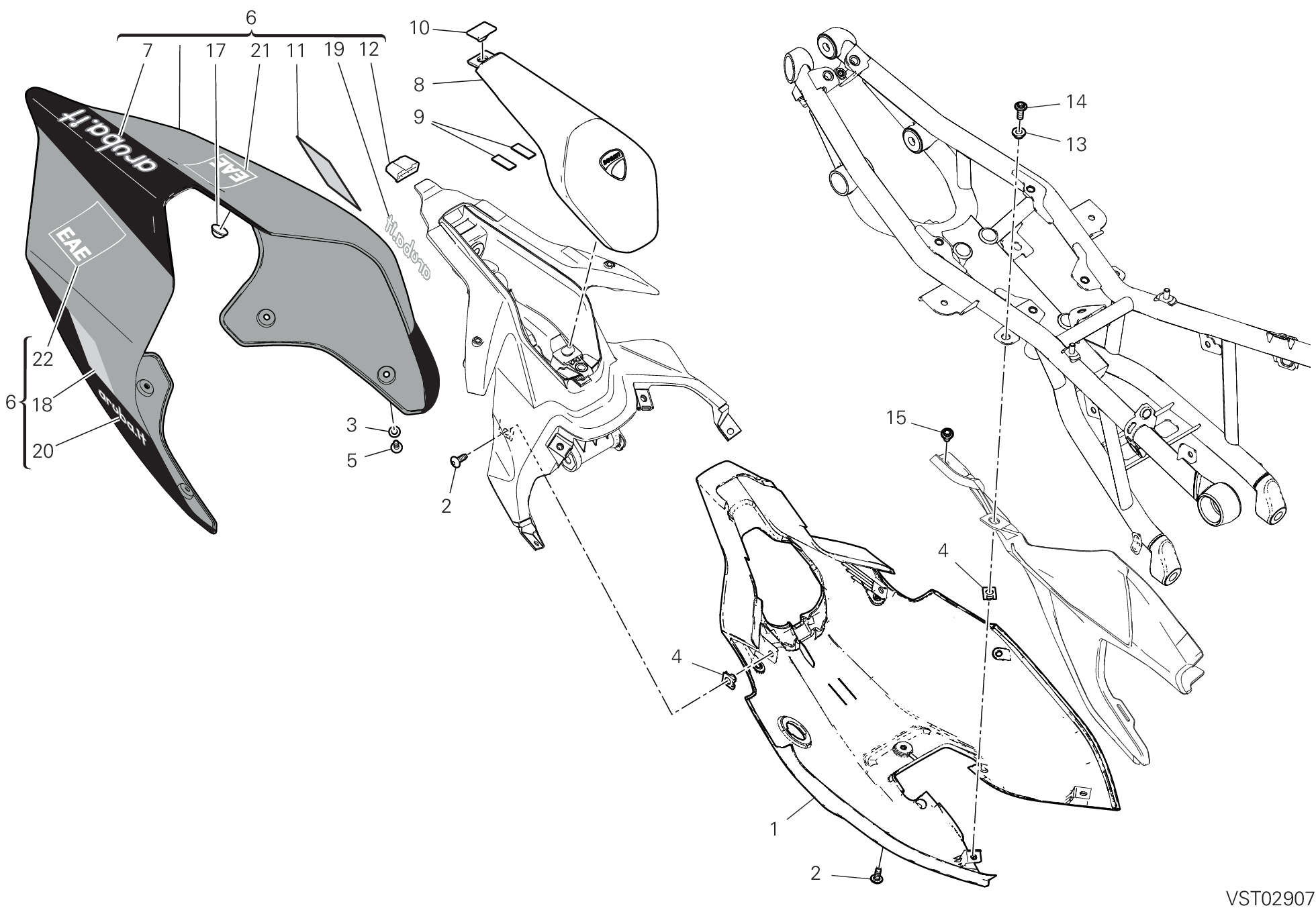

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48212654AA | Couvercle inférieur | 1 |
| 2 | 77211091C | Vis special | 3 |
| 3 | 85611401A | Rondelle | 4 |
| 4 | 85041951AA | Fixation rapide | 4 |
| 5 | 77210861B | Vis tbei M5X18 | 4 |
| 6 | 48222811AE | Queue de carénage | 1 |
| 7 | 4381K621A | Decalcomanie central | 1 |
| 8 | 24716171A | Dossier siège | 1 |
| 9 | 86612791A | Tampon caoutchouc | 2 |
| 10 | 86610301A | Tampon | 1 |
| 11 | 4381K631A | Decalcomanie gauche carre gris | 1 |
| 12 | 86612671A | Caoutchouc | 1 |
| 13 | 71611711AA | Entretoise | 2 |
| 14 | 77244183B | Vis tbei M5X14 | 2 |
| 15 | 77244168B | Vis M5X10 | 2 |
| 17 | 86612801A | Tampon caoutchouc | 2 |
| 18 | 4381K641A | Decalcomanie droite carre gris | 1 |
| 19 | 4381K651A | Decalcomanie gauche | 1 |
| 20 | 4381K661A | Decalcomanie droite | 1 |
| 21 | 4381K671A | Decalcomanie gauche | 1 |
| 22 | 4381K681A | Decalcomanie droite | 1 |
