Pincez pour zoomer · touchez une pièce

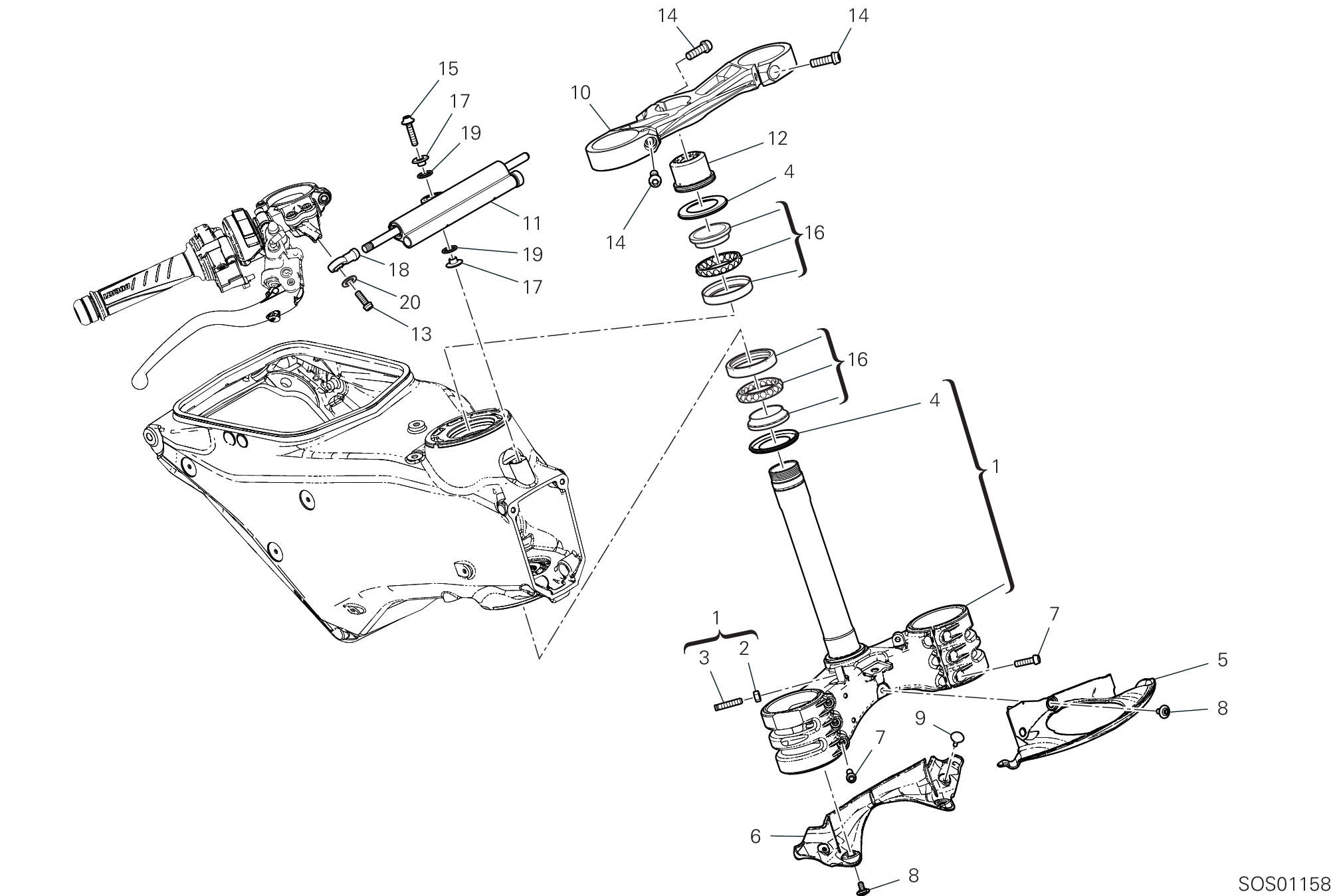

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 342P0691AA | Base di sterzo | 1 |
| 2 | 74750031A | Écrou M6 | 2 |
| 3 | 77912981A | Vis special | 2 |
| 4 | 93010041B | Bague étanchéité | 2 |
| 5 | 4601H752AA | Bavette Garde-Boue avant | 1 |
| 6 | 4601H761AA | Bavette Garde-Boue arrière | 1 |
| 7 | 77156688B | Vis tceif | 6 |
| 8 | 77211251B | Vis M5X9 | 4 |
| 9 | 86610751A | Tampon | 2 |
| 10 | 34111872AA | Tête de direction | 1 |
| 11 | 36420202A | Amortisseur de direction (Öhlins) | 1 |
| 12 | 70310601BA | Embout | 1 |
| 13 | 77156678B | Vis tceif M6X20 | 1 |
| 14 | 77157258B | Vis tceif M8X25 | 3 |
| 15 | 77917391BA | Vis special | 1 |
| 16 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 17 | 71319961CA | Entretoise | 2 |
| 18 | 84820112AA | Joint à rotule | 1 |
| 19 | 88641061A | Joint torique 12.42X1.78 | 2 |
| 20 | 85250291A | Rondelle | 1 |
