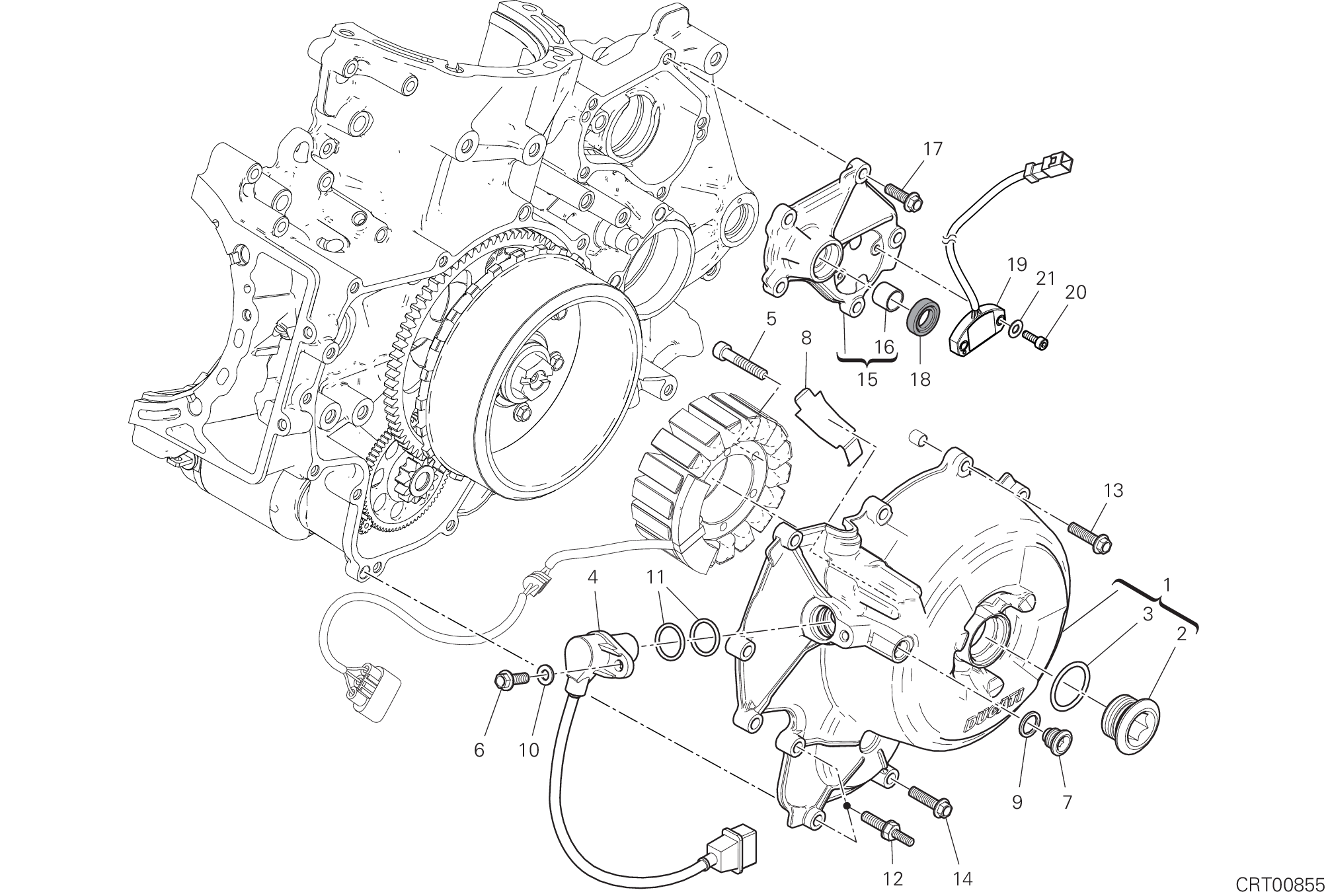

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24221251AA | Couvercle générateur | 1 |
| 2 | 78010841A | Bouchon | 1 |
| 3 | 88640741A | Bague D'Etancheite | 1 |
| 4 | 55241321C | Capteur phase et tours | 1 |
| 5 | 77150738B | Vis tcei M6X40 | 3 |
| 6 | 77253307C | Vis | 1 |
| 7 | 78010511C | Bouchon | 1 |
| 8 | 82716091A | Tole | 1 |
| 9 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 10 | 85310031A | Rondelle elastique 6 mm | 1 |
| 11 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 12 | 77917161B | Vis special | 2 |
| 13 | 77253357C | Vis | 1 |
| 14 | 77253337C | Vis | 8 |
| 15 | 24723655C | Couvercle commande boîte de vitesses | 1 |
| 16 | 70140111B | Roulement à aiguilles | 1 |
| 17 | 77253317C | Vis | 5 |
| 18 | 93041591A | Bague étanchéité | 1 |
| 19 | 55243942B | Capteur de position boîte de vitesses | 1 |
| 20 | 77156209E | Vis | 2 |
| 21 | 85213611A | Rondelle | 2 |
