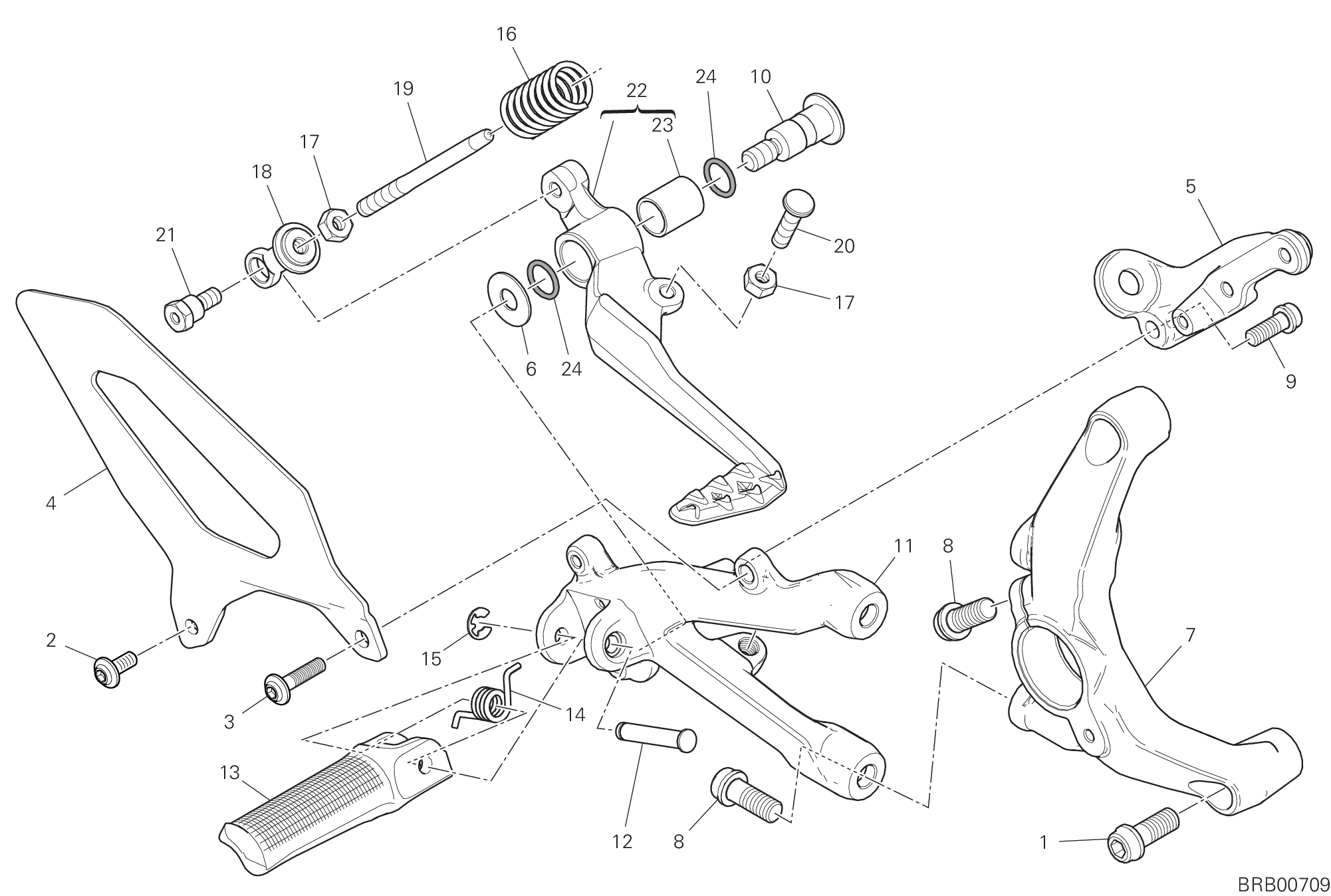

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77157238B | Vis tceif M8X20 | 2 |
| 2 | 77244178B | Vis | 1 |
| 3 | 77244218B | Vis | 1 |
| 4 | 24714831BA | Pare-Talon avant droit | 1 |
| 5 | 8291A511BA | Support pompe | 1 |
| 6 | 85211511A | Rondelle | 1 |
| 7 | 8291E071AA | Support droit | 1 |
| 8 | 77157248B | Vis tceif M8X22 | 3 |
| 9 | 77156658B | Vis tceif M6X16 | 1 |
| 10 | 82111701B | Pivot | 1 |
| 11 | 82411871BA | Plaque D. avant | 1 |
| 12 | 82110511AB | Pivot Repose-Pieds | 1 |
| 13 | 46410531B | Repose-Pieds droit | 1 |
| 14 | 79915871AA | Ressort Repose-Pieds | 1 |
| 15 | 88450031A | Circlip benzing din 6799 | 1 |
| 16 | 79915511A | Ressort | 1 |
| 17 | 74750031A | Écrou M6 | 2 |
| 18 | 18410152AA | Joint | 1 |
| 19 | 11711272AA | Pivot | 1 |
| 20 | 77912371B | Vis | 1 |
| 21 | 82113811AA | Pivot | 1 |
| 22 | 45720552AA | Ensemble levier frein | 1 |
| 23 | 71210341A | Douille | 1 |
| 24 | 88641161A | Joint torique | 2 |
