Pincez pour zoomer · touchez une pièce

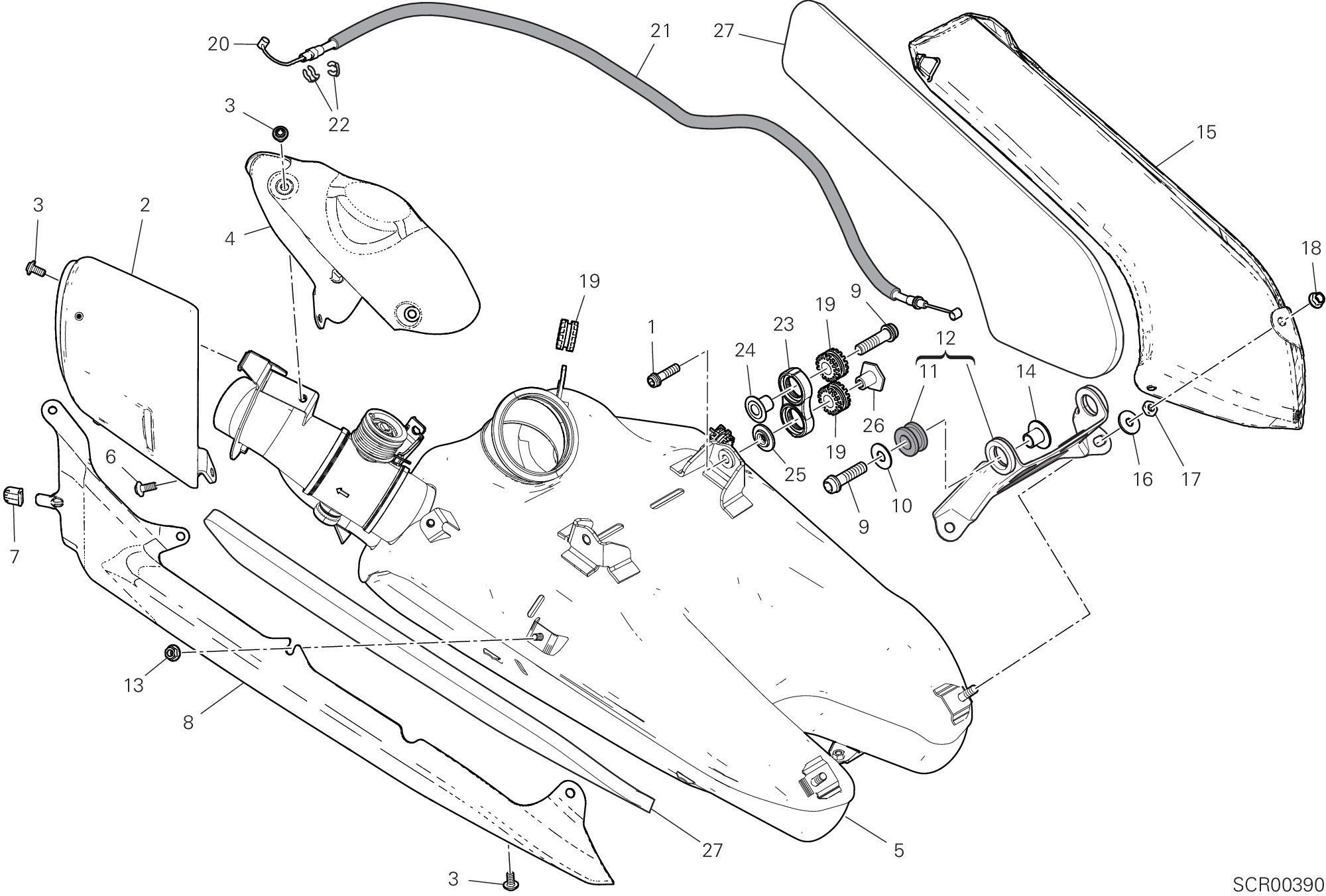

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77156688B | Vis tceif | 2 |
| 2 | 96912134AA | Culot silencieux | 1 |
| 3 | 77244163B | Vis tbei M5X10 noir | 6 |
| 4 | 46017081AA | Calotte droit supérieur | 1 |
| 5 | 57315371AA | Silencieux | 1 |
| 6 | 77244183B | Vis tbei M5X14 | 1 |
| 7 | 76411891A | Gaine de protection | 2 |
| 8 | 46017071BA | Calotte droit | 1 |
| 9 | 77157278B | Vis tceif M8X30 | 4 |
| 10 | 85210532A | Rondelle 8.2X20X1 | 2 |
| 11 | 76411482A | Caoutchouc | 2 |
| 12 | 830P6513BA | Bride avant | 1 |
| 13 | 74841091AA | Ecrou | 2 |
| 14 | 71614391AA | Entretoise | 2 |
| 15 | 46017091AA | Calotte gauche | 1 |
| 16 | 85250291A | Rondelle | 2 |
| 17 | 74750051B | Écrou basse M6 | 2 |
| 18 | 74810361A | Ecrou | 2 |
| 19 | 76410241A | Joint en caoutchouc Anti-Vibration | 5 |
| 20 | 73210812A | Câble soupape échappement | 1 |
| 21 | 87712561A | Gaine de protection | 1 |
| 22 | 88450661A | Bague elastique arrêt | 1 |
| 23 | 57611021A | Support | 2 |
| 24 | 71616001AA | Entretoise | 2 |
| 25 | 71616061AA | Entretoise | 2 |
| 26 | 71011491A | Entretoise | 2 |
| 27 | 48612621A | Panneau insonorisant | 2 |
