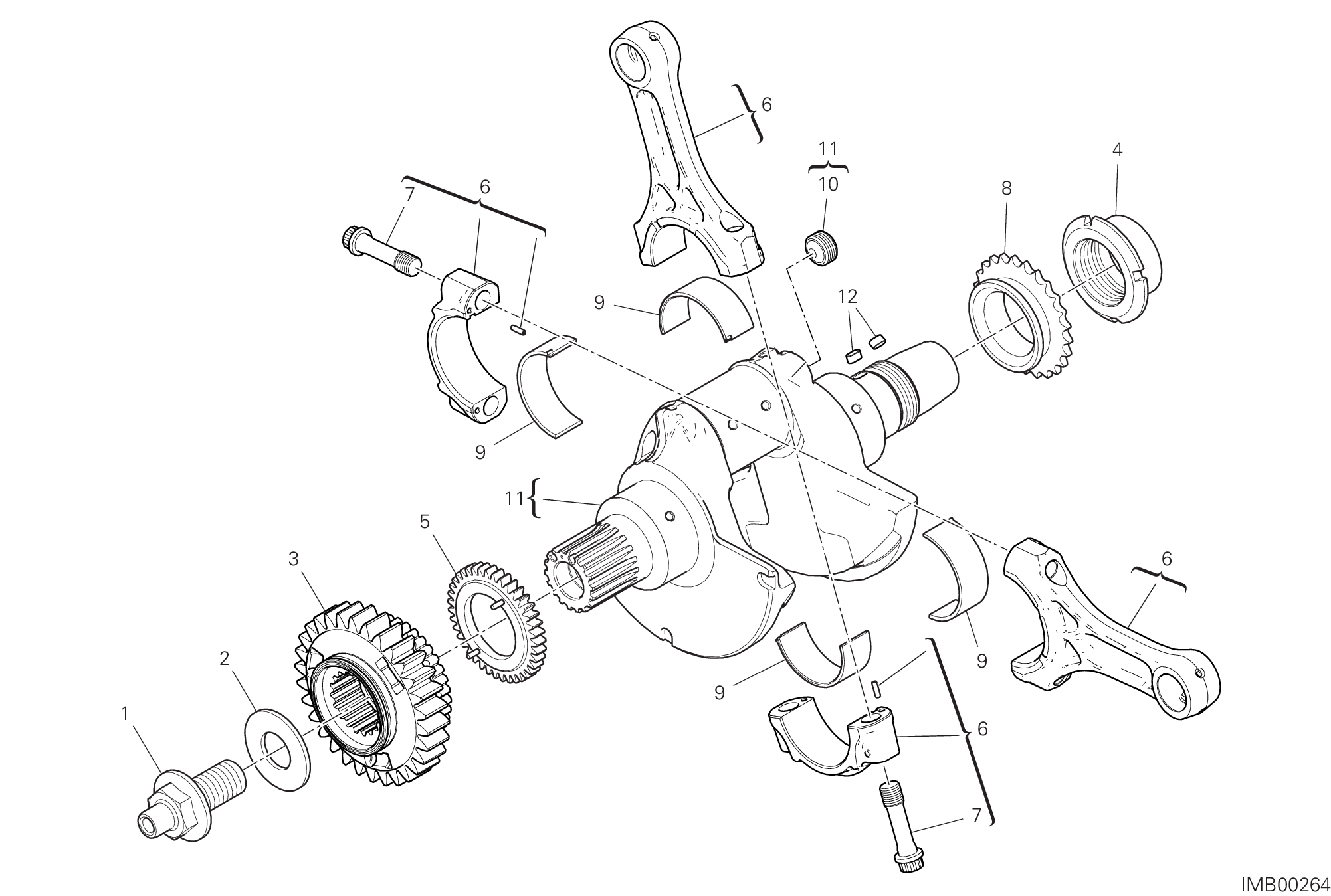

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77916551C | Vis special | 1 |
| 2 | 85212791A | Rondelle de butée | 1 |
| 3 | 17011652A | Pignon transmission primaire | 1 |
| 4 | 70310593A | Embout | 1 |
| 5 | 17420581B | Engrenage conducteur pompe (ensemble) | 1 |
| 6 | 15621091AA | Bielle complète (selection 2-3) | 2 |
| 6 | 15621091AB | Bielle complète (selection 4-5) | 2 |
| 6 | 15621091AC | Bielle complète (selection 6-7) | 2 |
| 6 | 15621091AD | Bielle complète (selection 8-9) | 2 |
| 7 | 77914041C | Vis, chapeau bielle | 4 |
| 8 | 17112361B | Pignon chaîne | 1 |
| 9 | 11210831BA | Demi-Roulement rouge | 4 |
| 9 | 11210831BB | Demi-Roulement bleu | 4 |
| 9 | 11210831BC | Demi-Roulement jaune | 4 |
| 9 | 11210831BD | Demi-Roulement noir | 4 |
| 9 | 11210831BE | Demi-Roulement vert | 4 |
| 9 | 11210831BF | Demi-Roulement brun | 4 |
| 10 | 78010151D | Bouchon filetée M16X1 | 1 |
| 11 | 14622641AA | Vilebrequin (selection 1) | 1 |
| 11 | 14622641AB | Vilebrequin (selection 2) | 1 |
| 11 | 14622641AC | Vilebrequin (selection 3) | 1 |
| 11 | 14622641AE | Vilebrequin (selection 4) | 1 |
| 11 | 14622641AF | Vilebrequin (selection 5) | 1 |
| 11 | 14622641AG | Vilebrequin (selection 6) | 1 |
| 11 | 14622641AH | Vilebrequin (selection 7) | 1 |
| 11 | 14622641AL | Vilebrequin (selection 8) | 1 |
| 11 | 14622641AM | Vilebrequin (selection 9) | 1 |
| 12 | 68010011B | Clé woodruff 4X4X8 | 2 |
