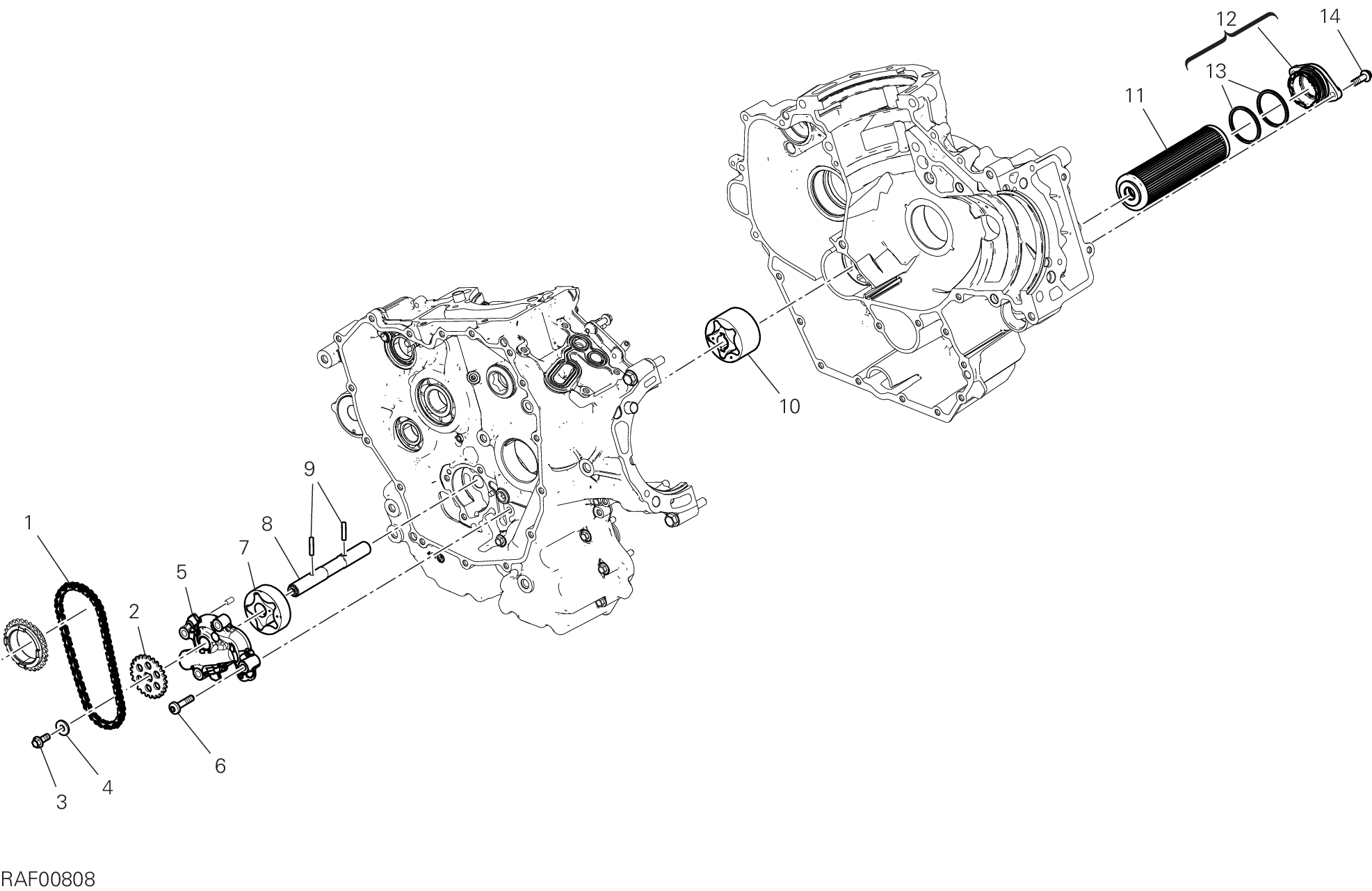

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 67641351A | Chaine | 1 |
| 2 | 44911571A | Engranage conduit pumpe | 1 |
| 3 | 77213290ZF | Vis | 1 |
| 4 | 85214421A | Rosette | 1 |
| 5 | 24727602C | Couvercle pompe huile | 1 |
| 6 | 77942002A | Vis | 4 |
| 7 | 17420862A | Pompe à huile refoulement | 1 |
| 8 | 14711502A | Arbre de commande pompe à huile | 1 |
| 9 | 70450123A | Rouleau | 2 |
| 10 | 17420811A | Pompe à huile retour | 1 |
| 11 | 44440441A | Filtre à huile | 1 |
| 12 | 247P7561A | Couvercle filtre à huile | 1 |
| 13 | 88650891A | Joint torique | 2 |
| 14 | 77253317C | Vis | 2 |
