Pincez pour zoomer · touchez une pièce

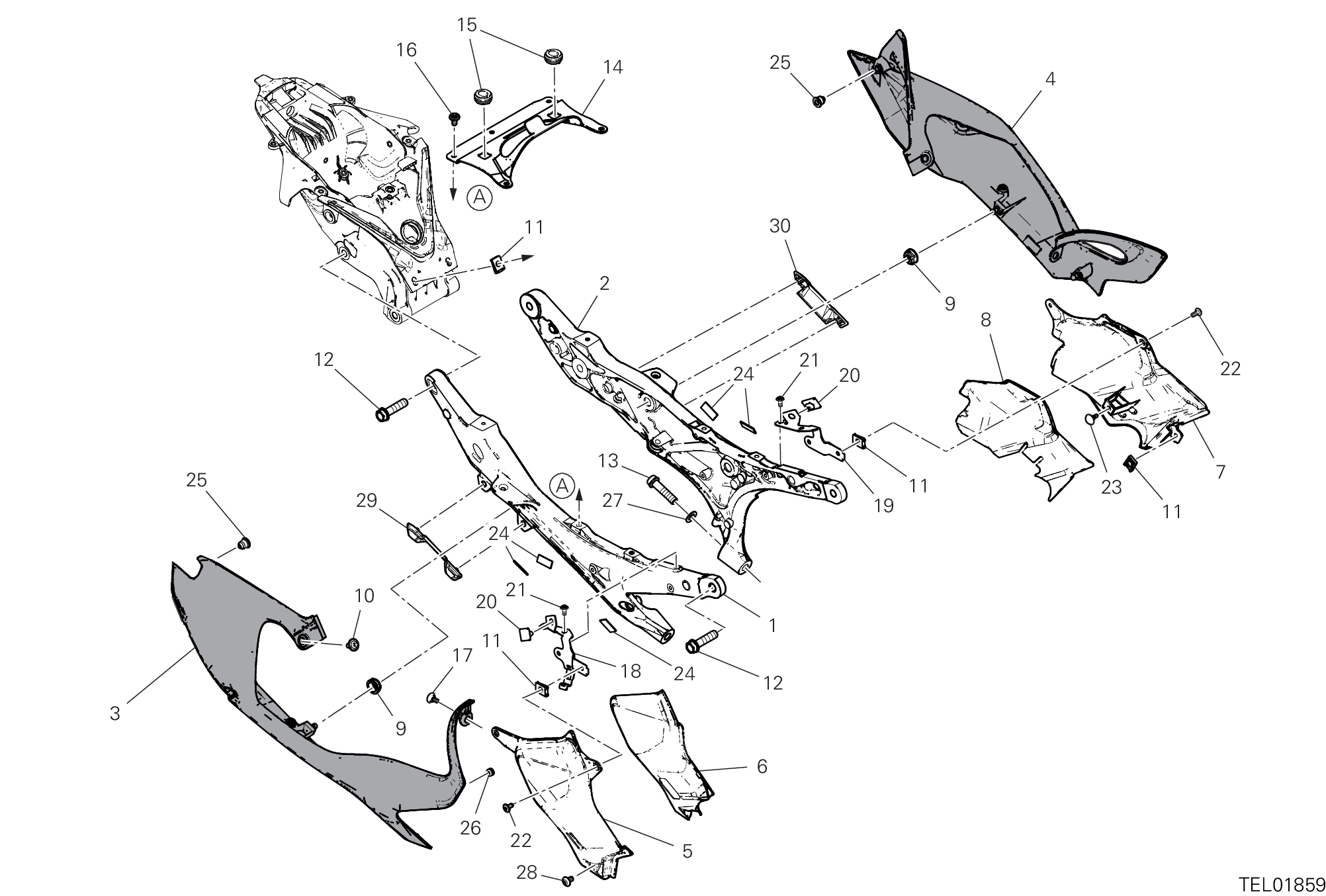

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47112381AA | Cadre arrière droit | 1 |
| 2 | 47112391AA | Cadre arrière gauche | 1 |
| 3 | 48217511AA | Lower rh side cover finished 2102 | 1 |
| 3 | 48217511AB | Panneau latéral droit | 1 |
| 4 | 48217491AA | Lower lh side cover finished 2102 | 1 |
| 4 | 48217491AB | Panneau latéral gauche | 1 |
| 5 | 4601S441A | Couvercle droit culasse arrière | 1 |
| 6 | 4601S741A | Reflechissant la chaleur arrière droit | 1 |
| 7 | 4601S451A | Couvercle gauche culasse arrière | 1 |
| 8 | 4601S752A | Reflechissant la chaleur arrière gauche | 1 |
| 9 | 86612781A | Caoutchouc | 4 |
| 10 | 77211251A | Vis special | 2 |
| 11 | 85044691A | Fixation rapide | 5 |
| 12 | 7791D55BG | Vis special | 6 |
| 13 | 77159358C | Vis tceif M10X1.25X40 | 2 |
| 14 | 8301P481BA | Plaque supérieure | 1 |
| 15 | 76411861A | Caoutchouc | 2 |
| 16 | 77244318B | Vis tbei M6X12 | 4 |
| 17 | 77214411AA | Vis tceif M5X9 | 1 |
| 18 | 8301P981AA | Bride arrière droite | 1 |
| 19 | 8301P991AA | Bride arrière gauche | 1 |
| 20 | 86610301A | Tampon | 2 |
| 21 | 77244163B | Vis tbei M5X10 noir | 6 |
| 22 | 71850163C | Vis | 4 |
| 23 | 86610751A | Tampon | 1 |
| 24 | 86611821A | Tampon caoutchouc | 5 |
| 25 | 85044431A | Caoutchouc | 2 |
| 26 | 76440561A | Caoutchouc | 1 |
| 27 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 28 | 77244303B | Vis M6X10 | 1 |
| 29 | 8721H291B | Casquette droite | 1 |
| 30 | 8721H301B | Casquette gauche | 1 |
