Pincez pour zoomer · touchez une pièce

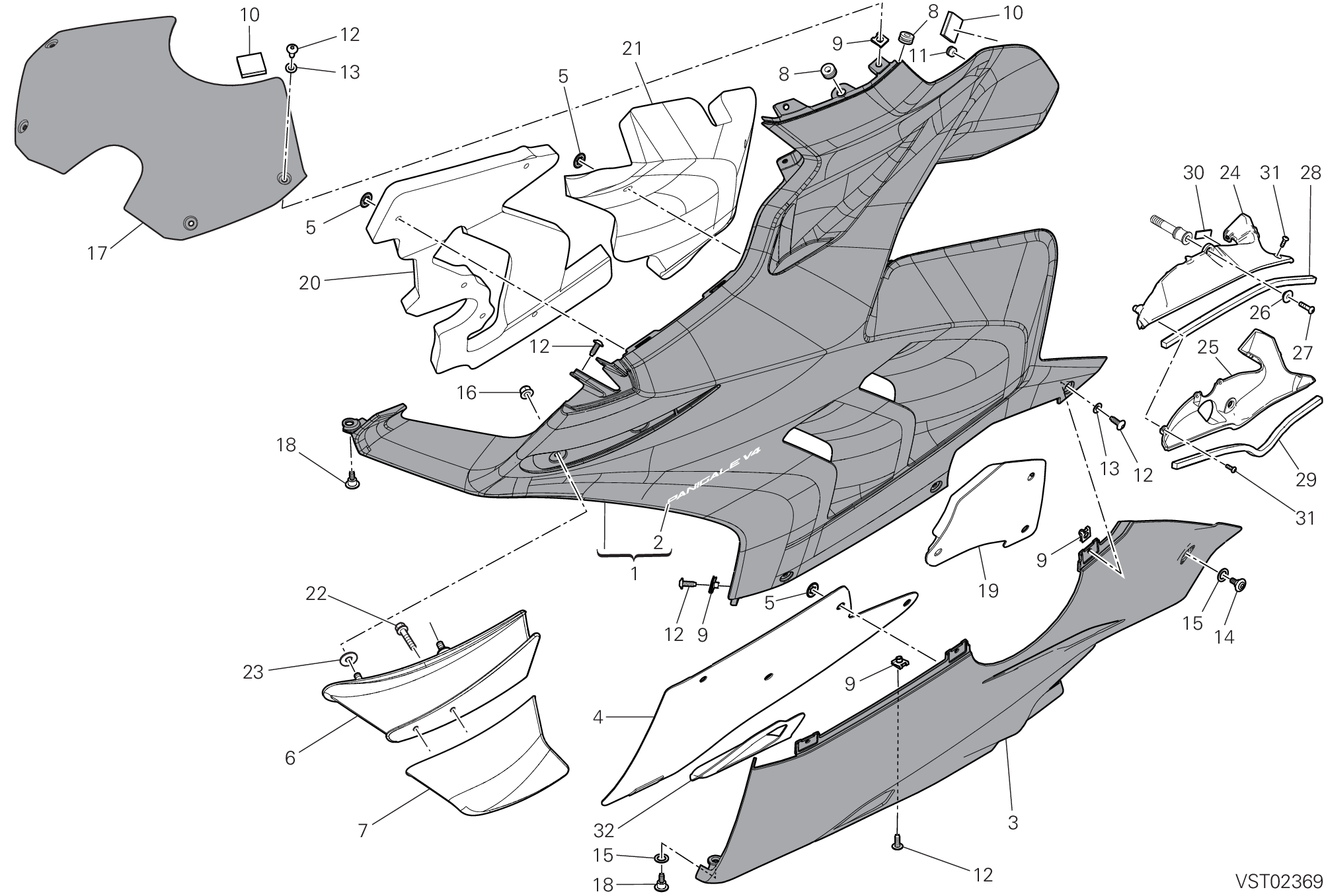

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801B611AB | Carene supérieure gauche rouge | 1 |
| 2 | 4381D231AW | Decalcomanie Panigale V4 | 1 |
| 3 | 48019275BA | Carene inférieure gauche rouge | 1 |
| 4 | 48611981A | Panneau insonorisant gauche | 1 |
| 5 | 85041091A | Rondelle elastique | 14 |
| 6 | 4801A791A | Support ala sinistra | 1 |
| 7 | 4801A771A | Ala sinistra | 1 |
| 8 | 76411671A | Caoutchouc | 4 |
| 9 | 85041951AA | Fixation rapide | 8 |
| 10 | 85042242A | Dual lock | 5 |
| 11 | 76440561A | Caoutchouc | 1 |
| 12 | 77211091C | Vis special | 12 |
| 13 | 85611401A | Rondelle | 7 |
| 14 | 77214411AA | Vis tceif M5X9 | 1 |
| 15 | 85212181A | Rondelle en nylon 9X14X1 | 2 |
| 16 | 74941118B | Écrou M6 | 2 |
| 17 | 48019191AA | Cache R╘servoir | 1 |
| 18 | 77210842A | Vis tcei M5X8.5 | 2 |
| 19 | 48612061A | Panneau insonorisant inférieur | 1 |
| 20 | 48612221A | Panneau insonorisant devant | 1 |
| 21 | 48612231A | Panneau insonorisant (arrière) | 1 |
| 22 | 77156408B | Vis tceif M5X14 | 2 |
| 23 | 85212641A | Rondelle 6,4X12,5X1,6 | 2 |
| 24 | 48412601A | Convoyeur D'Air supérieur | 1 |
| 25 | 48412611A | Convoyeur D'Air inférieur | 1 |
| 26 | 71616051AA | Entretoise | 2 |
| 27 | 77550121A | Vis tbei M4X16 | 2 |
| 28 | 79111461B | Joint supérieur | 1 |
| 29 | 79111471B | Joint inférieur | 1 |
| 30 | 86613041A | Tampon | 1 |
| 31 | 77440213C | Vis | 4 |
| 32 | 4601G782B | Protection.à reflexion thermique | 1 |
