Pincez pour zoomer · touchez une pièce

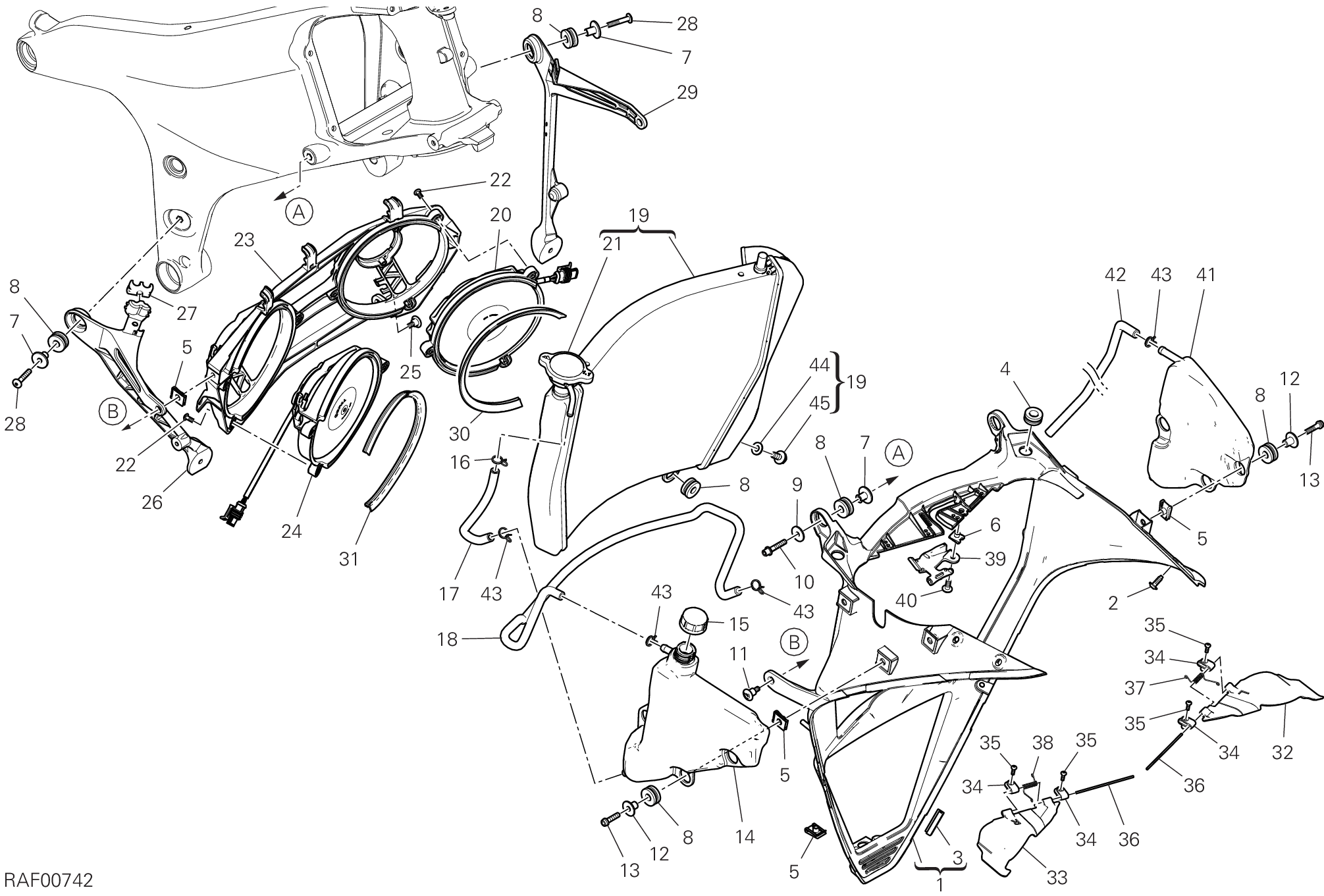

45 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48411501B | Protection radiateur | 1 |
| 2 | 77211091C | Vis special | 4 |
| 3 | 76414331A | Caoutchouc | 10 |
| 4 | 76410901A | Caoutchouc | 2 |
| 5 | 85040551A | Fixation rapide | 11 |
| 6 | 85041951AA | Fixation rapide | 1 |
| 7 | 71611671AA | Entretoise | 4 |
| 8 | 76411501A | Caoutchouc | 12 |
| 9 | 85213111AA | Rondelle | 2 |
| 10 | 77156453B | Vis | 2 |
| 11 | 77214221AA | Vis special | 2 |
| 12 | 71615151AA | Entretoise | 6 |
| 13 | 77156438B | Vis | 6 |
| 14 | 58511133A | Réservoir D'Eau droite | 1 |
| 15 | 89310143A | Bouchon vase D'Expansion | 1 |
| 16 | 74140431A | Collier | 1 |
| 17 | 93410302A | Tuyau | 1 |
| 18 | 93410331A | Tuyau | 1 |
| 19 | 54811355A | Radiateur D'Eau | 1 |
| 20 | 55020331A | Electro - ventilateur gauche | 1 |
| 21 | 89310241A | Bouchon radiateur | 1 |
| 22 | 77440511A | Vis | 6 |
| 23 | 82718832A | Support electroventilateur | 1 |
| 24 | 55020321A | Electro-Ventilateur droite | 1 |
| 25 | 77214411AA | Vis tceif M5X9 | 2 |
| 26 | 82718822A | Support droit | 1 |
| 27 | 86611121A | Tampon caoutchouc | 1 |
| 28 | 77244233B | Vis tbei 5X25 | 2 |
| 29 | 82718811A | Support gauche | 1 |
| 30 | 79110931A | Joint gauche | 1 |
| 31 | 79110941A | Joint droit | 1 |
| 32 | 48411781A | Déflecteur gauche | 1 |
| 33 | 48411791A | Déflecteur droit | 1 |
| 34 | 8291H771A | Support | 4 |
| 35 | 77440213C | Vis | 4 |
| 36 | 82119451A | Pivot | 2 |
| 37 | 79916741AA | Ressort déflecteur gauche | 1 |
| 38 | 79916751AA | Ressort déflecteur droit | 1 |
| 39 | 8301G961A | Guide tuyau frein avant | 1 |
| 40 | 77244173B | Vis tbei M5X12 | 1 |
| 41 | 58511191A | Réservoir D'Eau gauche | 1 |
| 42 | 93410342A | Tuyau drainage | 1 |
| 43 | 74141721A | Collier | 4 |
| 44 | 85250771A | Rondelle | 1 |
| 45 | 78050181A | Bouchon radiateur | 1 |
