Pincez pour zoomer · touchez une pièce

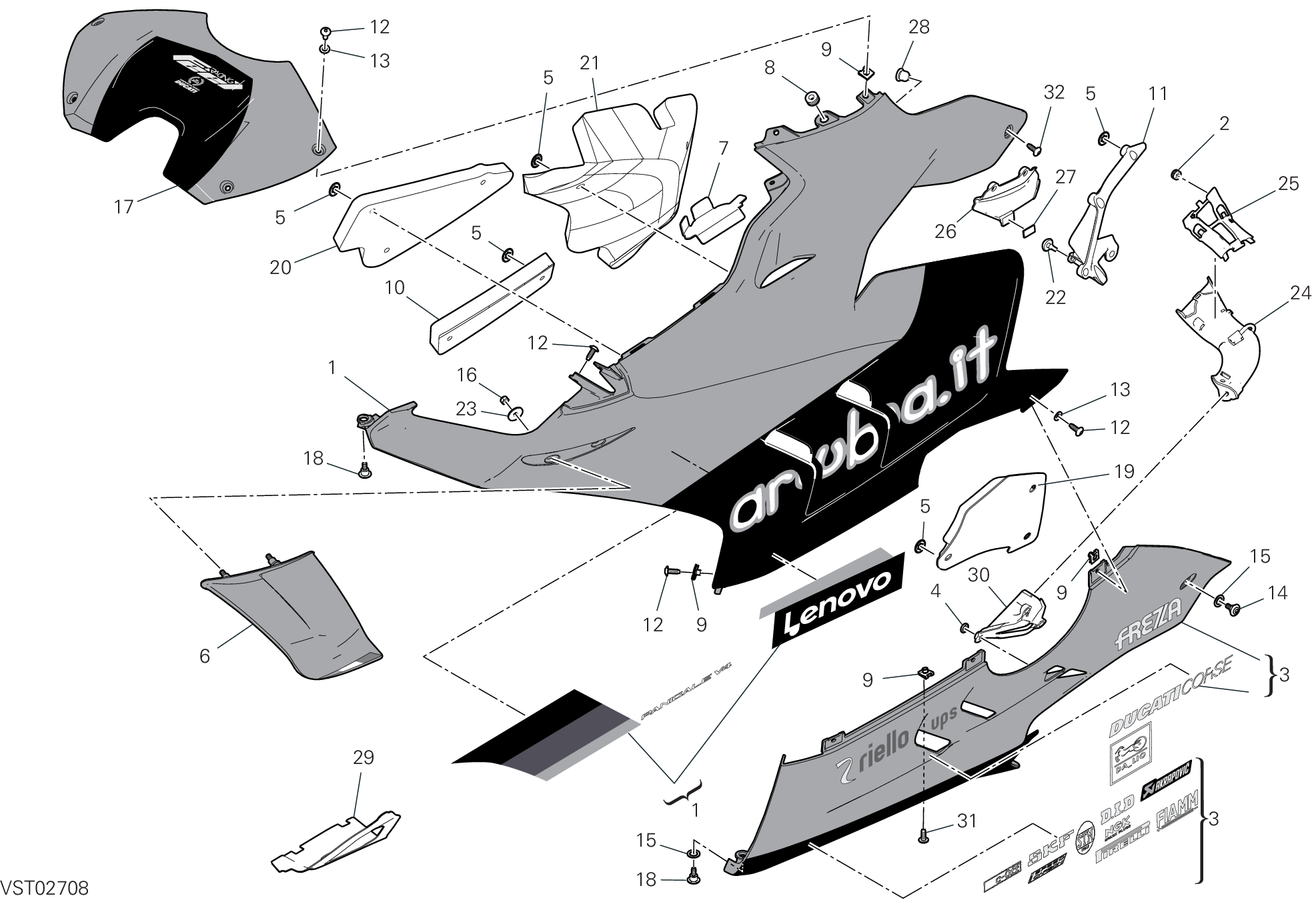

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801C502AF | Demi-Carene supérieure gauche | 1 |
| 2 | 76440561A | Caoutchouc | 2 |
| 3 | 4801C483AF | Demi-Carene inférieur gauche | 1 |
| 4 | 85040521A | Jonc | 3 |
| 5 | 85041091A | Rondelle elastique | 15 |
| 6 | 4801C421AC | Ala sinistra | 1 |
| 7 | 4601H331AA | Grille gauche | 1 |
| 8 | 76411671A | Caoutchouc | 3 |
| 9 | 85041951AA | Fixation rapide | 8 |
| 10 | 48612821A | Panneau insonorisant inférieur | 1 |
| 11 | 4801C681A | Fermeture cadre gauche | 1 |
| 12 | 77211091C | Vis special | 12 |
| 13 | 85611401A | Rondelle | 7 |
| 14 | 77214411AA | Vis tceif M5X9 | 1 |
| 15 | 85212181A | Rondelle en nylon 9X14X1 | 2 |
| 16 | 74841091AA | Ecrou | 2 |
| 17 | 4801C461AF | Cache réservoir | 1 |
| 18 | 77210842A | Vis tcei M5X8.5 | 2 |
| 19 | 48612061A | Panneau insonorisant inférieur | 1 |
| 20 | 48612811A | Panneau insonorisant supérieur | 1 |
| 21 | 48612231A | Panneau insonorisant (arrière) | 1 |
| 22 | 86610751A | Tampon | 1 |
| 23 | 85213111AA | Rondelle | 2 |
| 24 | 48412771A | Convoyeur D'Air | 1 |
| 25 | 8291N521A | Support convoyeur D'Air | 1 |
| 26 | 4801C701A | Fermeture Sous-Cadre gauche | 1 |
| 27 | 86613041A | Tampon | 1 |
| 28 | 85044431A | Caoutchouc | 1 |
| 29 | 4601M311A | Protection.à reflexion thermique | 1 |
| 30 | 8291N711A | Convoyeur D'Air | 1 |
| 31 | 77244173B | Vis tbei M5X12 | 2 |
| 32 | 77244183B | Vis tbei M5X14 | 1 |
