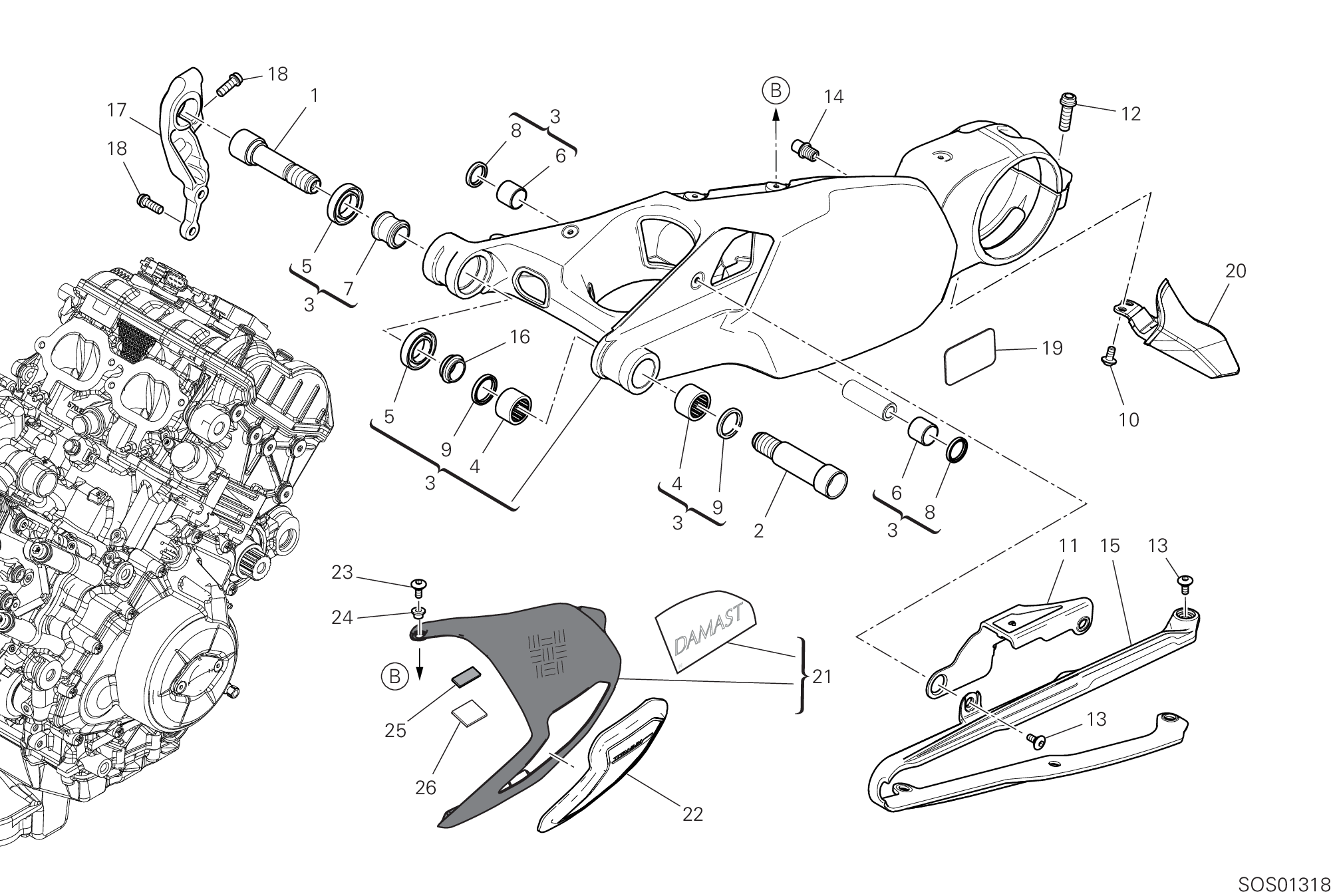

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36911521AA | Axe fourche ar. droit | 1 |
| 2 | 36911302AA | Axe fourche ar. gauche | 1 |
| 3 | 37020471AA | Bras oscillant arrière | 1 |
| 4 | 70140701A | Roulement à aiguilles | 2 |
| 5 | 70240081A | Roulement | 2 |
| 6 | 70241191A | Douille | 2 |
| 7 | 7131C821AA | Entretoise interne | 1 |
| 8 | 93041271A | Bague étanchéité 20X26X4 | 2 |
| 9 | 93050121A | Bague étanchéité | 2 |
| 10 | 77244163BA | Vis tbei M5X10 | 2 |
| 11 | 44711961A | Cache-Chaine | 1 |
| 12 | 77157578B | Vis | 2 |
| 13 | 77914401B | Vis tbei M6X15 | 6 |
| 14 | 83210031E | Goupille | 1 |
| 15 | 44711971B | Glissiere | 1 |
| 16 | 71319452AA | Entretoise droit | 1 |
| 17 | 8291N631AB | Support droit | 1 |
| 18 | 77157248B | Vis tceif M8X22 | 3 |
| 19 | 43315041A | Decalcomanie réglage chaîne | 1 |
| 19 | 43315041B | Decalcomanie réglage chaîne | 1 |
| 20 | 4601I821A | Aileron Cache-Chaîne | 1 |
| 21 | 24716441AD | Cache bras oscillant | 1 |
| 22 | 97110631A | Slider bras oscillant | 1 |
| 23 | 77244213B | Vis tbei M5X20 | 1 |
| 24 | 97610891AA | Entretoise | 1 |
| 25 | 86612241A | Tampon caoutchouc | 4 |
| 26 | 97611241A | Tampon autocollant | 1 |
