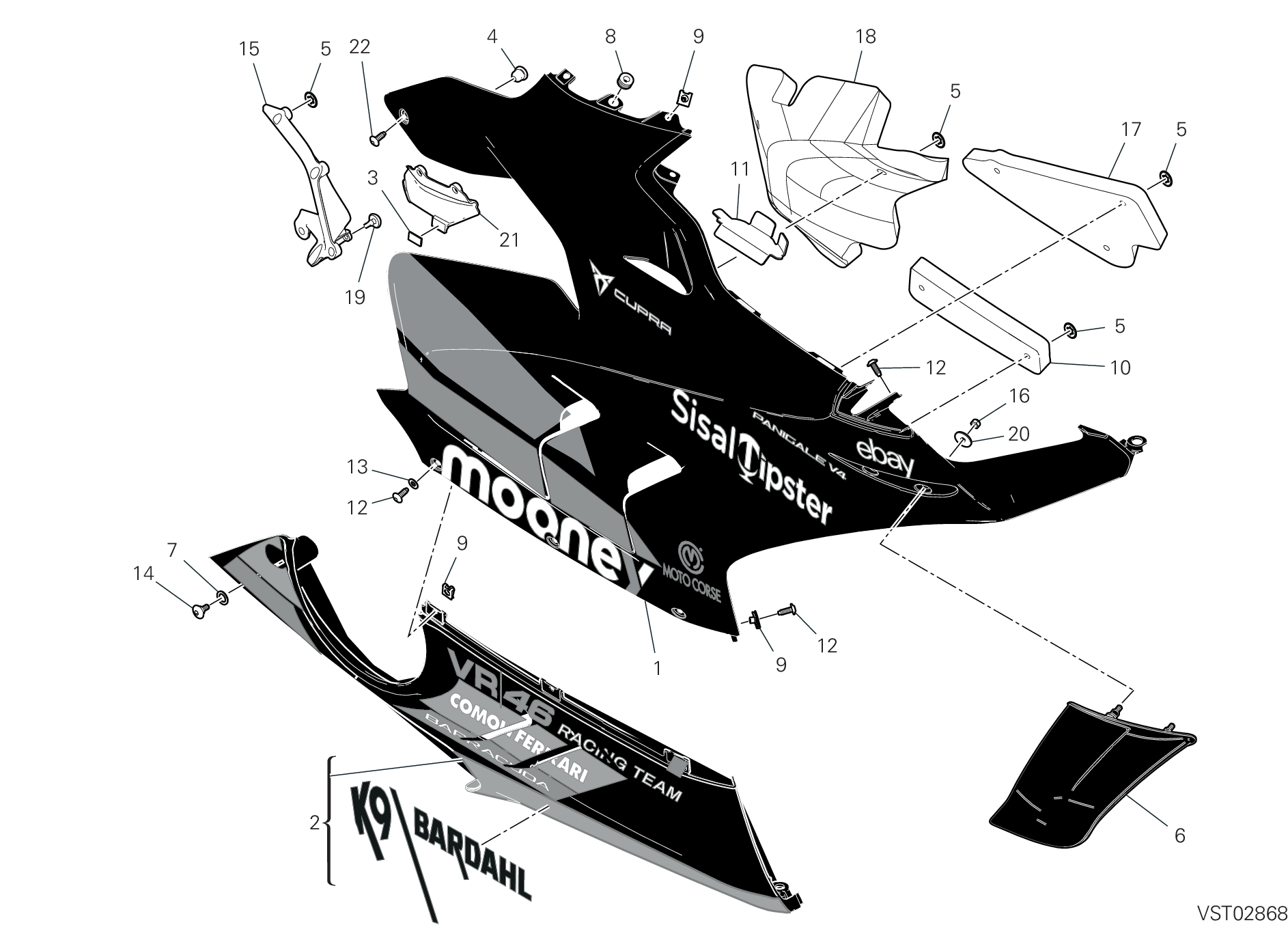

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801C491AP | Demi-Carene supérieur droite | 1 |
| 2 | 4801C471AQ | Demi-Carene inférieur droite | 1 |
| 3 | 86613041A | Tampon | 1 |
| 4 | 85044431A | Caoutchouc | 1 |
| 5 | 85041091A | Rondelle elastique | 22 |
| 6 | 4801C431AF | Ala destra | 1 |
| 7 | 85212181A | Rondelle en nylon 9X14X1 | 1 |
| 8 | 76411671A | Caoutchouc | 3 |
| 9 | 85041951AA | Fixation rapide | 6 |
| 10 | 48612821A | Panneau insonorisant inférieur | 1 |
| 11 | 4601H341AA | Grille droit | 1 |
| 12 | 77211091C | Vis special | 5 |
| 13 | 85611401A | Rondelle | 3 |
| 14 | 77214411AA | Vis tceif M5X9 | 1 |
| 15 | 4801C691A | Fermeture cadre droite | 1 |
| 16 | 74841091AA | Ecrou | 2 |
| 17 | 48612791A | Panneau insonorisant supérieur | 1 |
| 18 | 48612251A | Panneau insonorisant (arrière) | 1 |
| 19 | 86610751A | Tampon | 1 |
| 20 | 85213111AA | Rondelle | 2 |
| 21 | 4801C711A | Fermeture Sous-Cadre droite | 1 |
| 22 | 77244183B | Vis tbei M5X14 | 1 |
