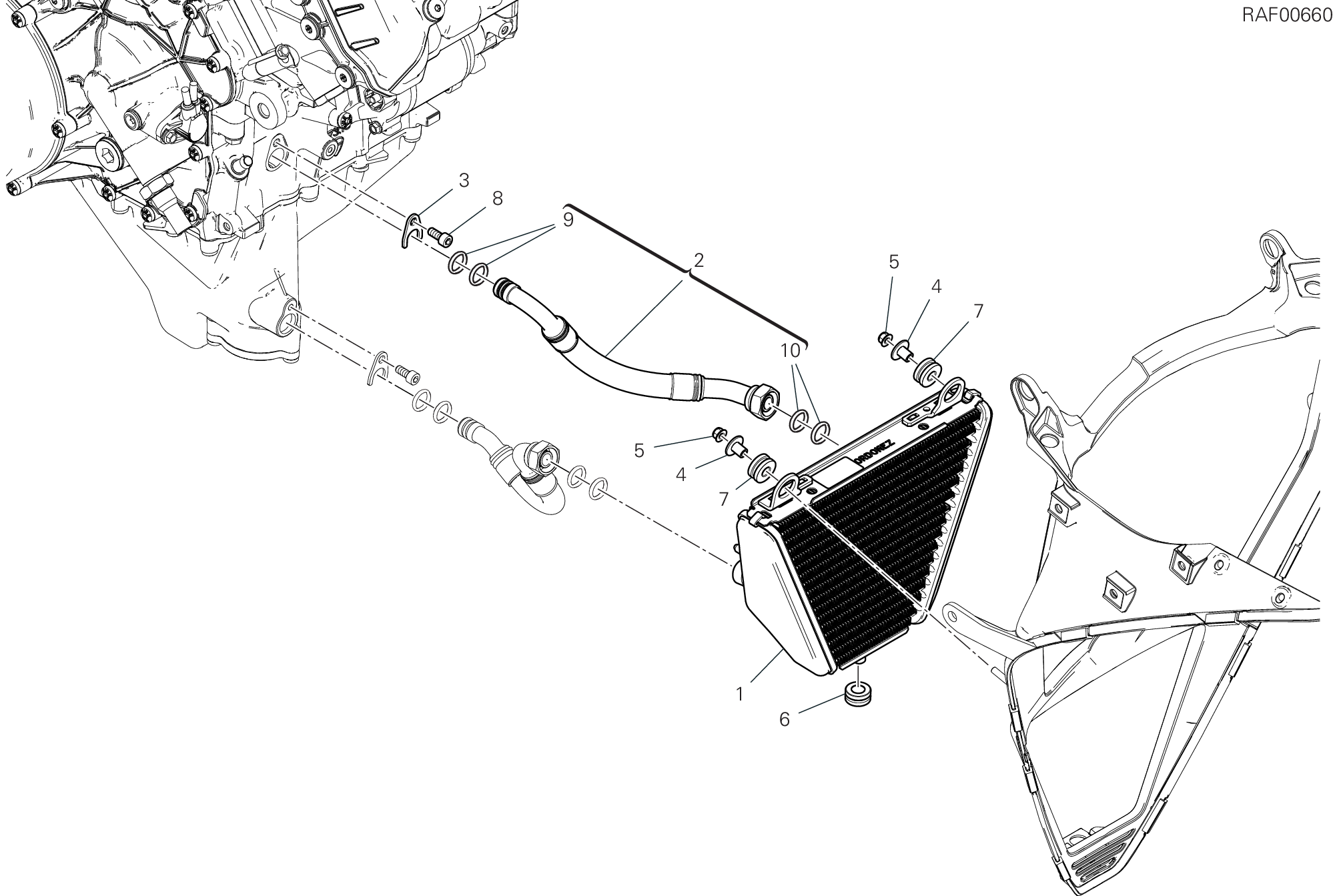

10 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54811364A | Radiateur à huile | 1 |
| 2 | 54911402A | Tuyau de refoulement huile | 1 |
| 3 | 82718471AA | Plaquette | 1 |
| 4 | 71615151AA | Entretoise | 2 |
| 5 | 74941108B | Ecrou | 2 |
| 6 | 76410901A | Caoutchouc | 1 |
| 7 | 76411501A | Caoutchouc | 2 |
| 8 | 77116648B | Vis M6X14 | 1 |
| 9 | 88643141A | Joint D'Etancheite | 2 |
| 10 | 88643881A | Joint D'Etancheite | 2 |
