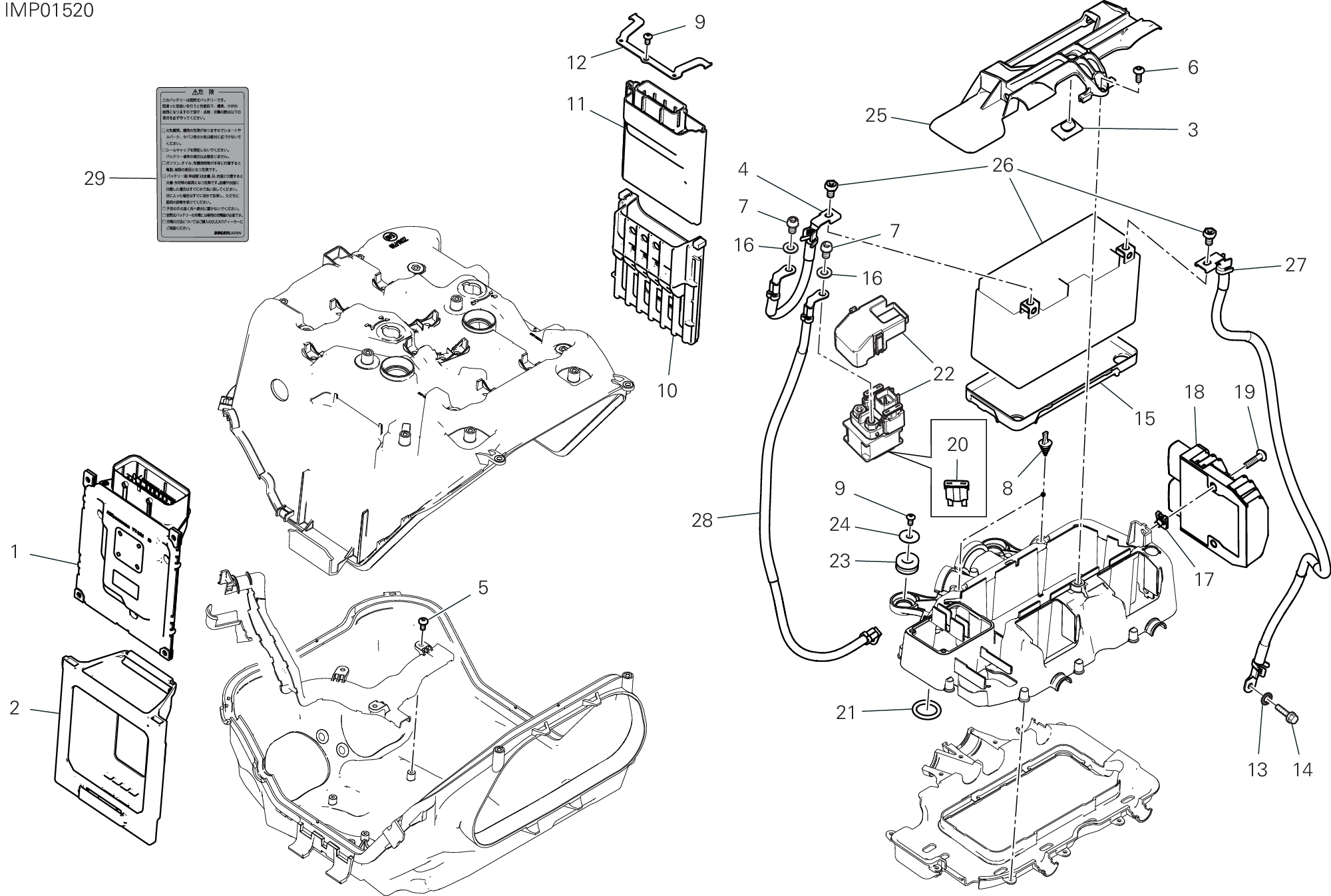

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28643691A | Centrale contrôle moteur | 1 |
| 2 | 70011071A | Support Anti-Vibration | 1 |
| 3 | 86610301A | Tampon | 5 |
| 4 | 51410831C | Câble batterie - telerupteur | 1 |
| 5 | 77440141A | Vis taraud 4X8 wn1412 | 3 |
| 6 | 77244183B | Vis tbei M5X14 | 1 |
| 7 | 77156628B | Vis tceif M6X10 | 2 |
| 8 | 87241271A | Bouchon caoutchouc | 2 |
| 9 | 77550171A | Vis tbei M4X8 | 6 |
| 10 | 70011061A | Support Anti-Vibration | 1 |
| 11 | 38511494A | Centrale blackbox | 1 |
| 12 | 83019481AB | Equerre | 1 |
| 13 | 85550001B | Rondelle elastique | 1 |
| 14 | 77211061A | Vis tef M6X14 | 1 |
| 15 | 8291H531A | Support batterie | 1 |
| 16 | 85350101A | Rondelle elastique | 2 |
| 17 | 85041951AA | Fixation rapide | 2 |
| 18 | 54040301B | Régulateur de tension | 1 |
| 19 | 77244213B | Vis tbei M5X20 | 2 |
| 20 | 38940251A | Fusible 30A | 1 |
| 21 | 88640891A | Joint torique 18.64X3.53 | 2 |
| 22 | 39740081B | Relais démarrage | 1 |
| 23 | 76410901A | Caoutchouc | 4 |
| 24 | 85250311AB | Rondelle | 4 |
| 25 | 8301G771A | Support batterie | 1 |
| 26 | 69926761A | Batterie | 1 |
| 27 | 51310821A | Cable | 1 |
| 28 | 51410841D | Cable | 1 |
| 29 | 43312541A | Plaque D'Inscription batterie | 1 |
