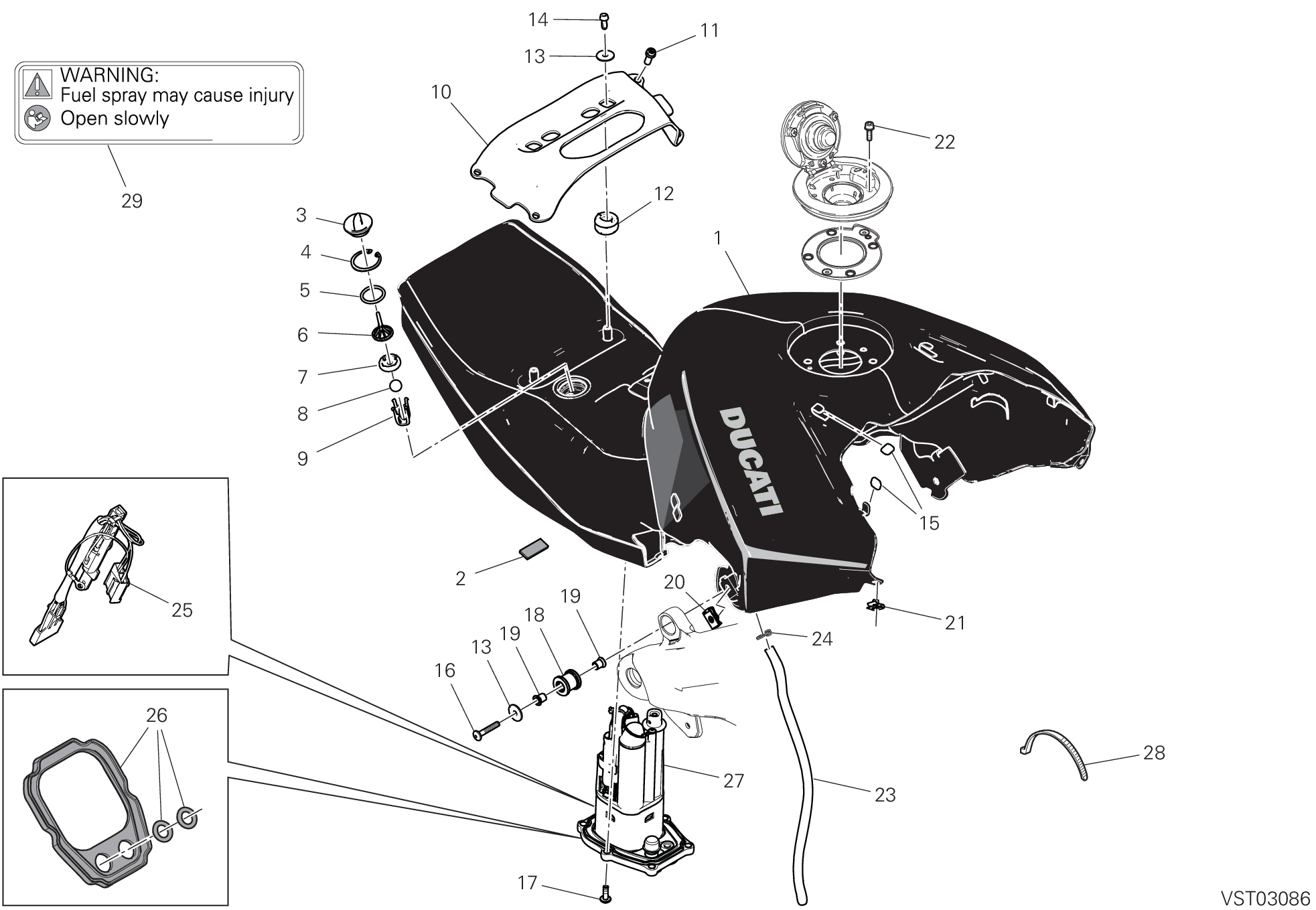

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58613692AA | Réservoir carburant | 1 |
| 2 | 86612241A | Tampon caoutchouc | 2 |
| 3 | 87211343A | Bouchon | 1 |
| 4 | 88450351A | Circlip | 1 |
| 5 | 46320226A | Joint torique | 1 |
| 6 | 7131C961A | Entretoise | 1 |
| 7 | 79111312A | Joint | 1 |
| 8 | 84740161A | Bille | 1 |
| 9 | 8291H141A | Support | 1 |
| 10 | 8291R552AA | Plaque supérieure | 1 |
| 11 | 77156643B | Vis tceif M6X14 8,8 | 4 |
| 12 | 76417851A | Caoutchouc | 2 |
| 13 | 85213111AA | Rondelle | 2 |
| 14 | 77110381A | Vis tceif M5X12 | 2 |
| 15 | 86613311A | Tampon caoutchouc | 4 |
| 16 | 71850253C | Vis | 2 |
| 17 | 77244203B | Vis | 6 |
| 18 | 76414272A | Joint en caoutchouc Anti-Vibration | 2 |
| 19 | 7131C881BA | Entretoise | 4 |
| 20 | 85044691A | Fixation rapide | 2 |
| 21 | 85041951AA | Fixation rapide | 2 |
| 22 | 77156418B | Vis tceif M5X16 | 4 |
| 23 | 59018911A | Tuyau | 1 |
| 24 | 74140431A | Collier | 1 |
| 25 | 69928751A | Thermistor | 1 |
| 26 | 69926441A | Kit garniture | 1 |
| 27 | 16027111A | Pompe à carburant | 1 |
| 28 | 74142461A | Collier | 2 |
| 29 | 43314761A | Plaque D'Inscription | 1 |
