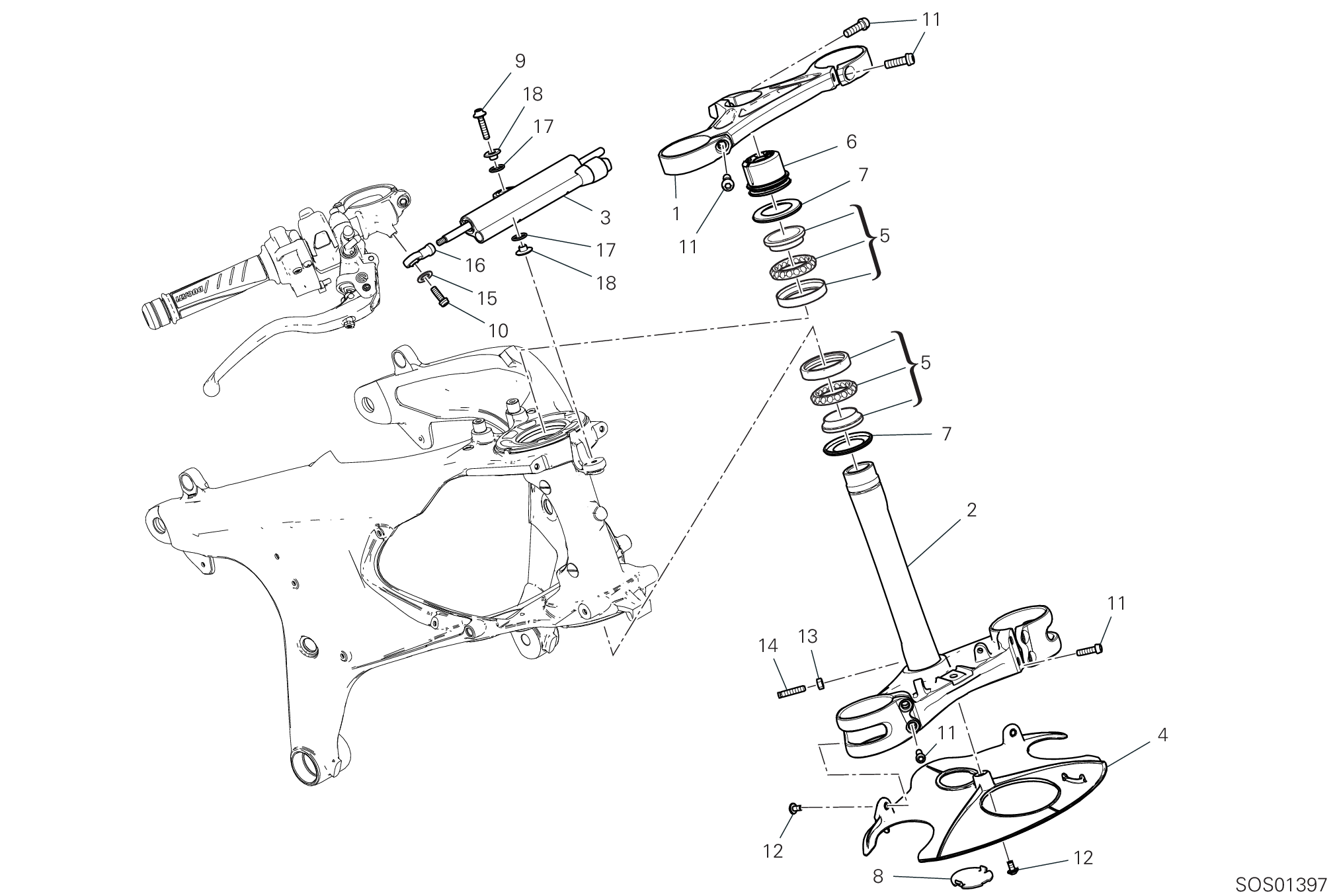

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34112401AA | Tête de direction | 1 |
| 2 | 34221361AA | Base di sterzo | 1 |
| 3 | 36420132AA | Amortisseur de direction | 1 |
| 4 | 4601P962A | Bavette Garde-Boue | 1 |
| 5 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 6 | 70311211AA | Écrou supérieur tête direction cote alternateur | 1 |
| 7 | 93010041B | Bague étanchéité | 2 |
| 8 | 87211891A | Bouchon | 1 |
| 9 | 77917391BA | Vis special | 1 |
| 10 | 77110191A | Vis tceif M6X20 | 1 |
| 11 | 77913442A | Vis | 7 |
| 12 | 77244163BA | Vis tbei M5X10 | 3 |
| 13 | 74750051B | Écrou basse M6 | 2 |
| 14 | 7791B551AA | Vis special | 2 |
| 15 | 85250291A | Rondelle | 1 |
| 16 | 84820112AA | Joint à rotule | 1 |
| 17 | 88641061A | Joint torique 12.42X1.78 | 2 |
| 18 | 71319961CA | Entretoise | 2 |
