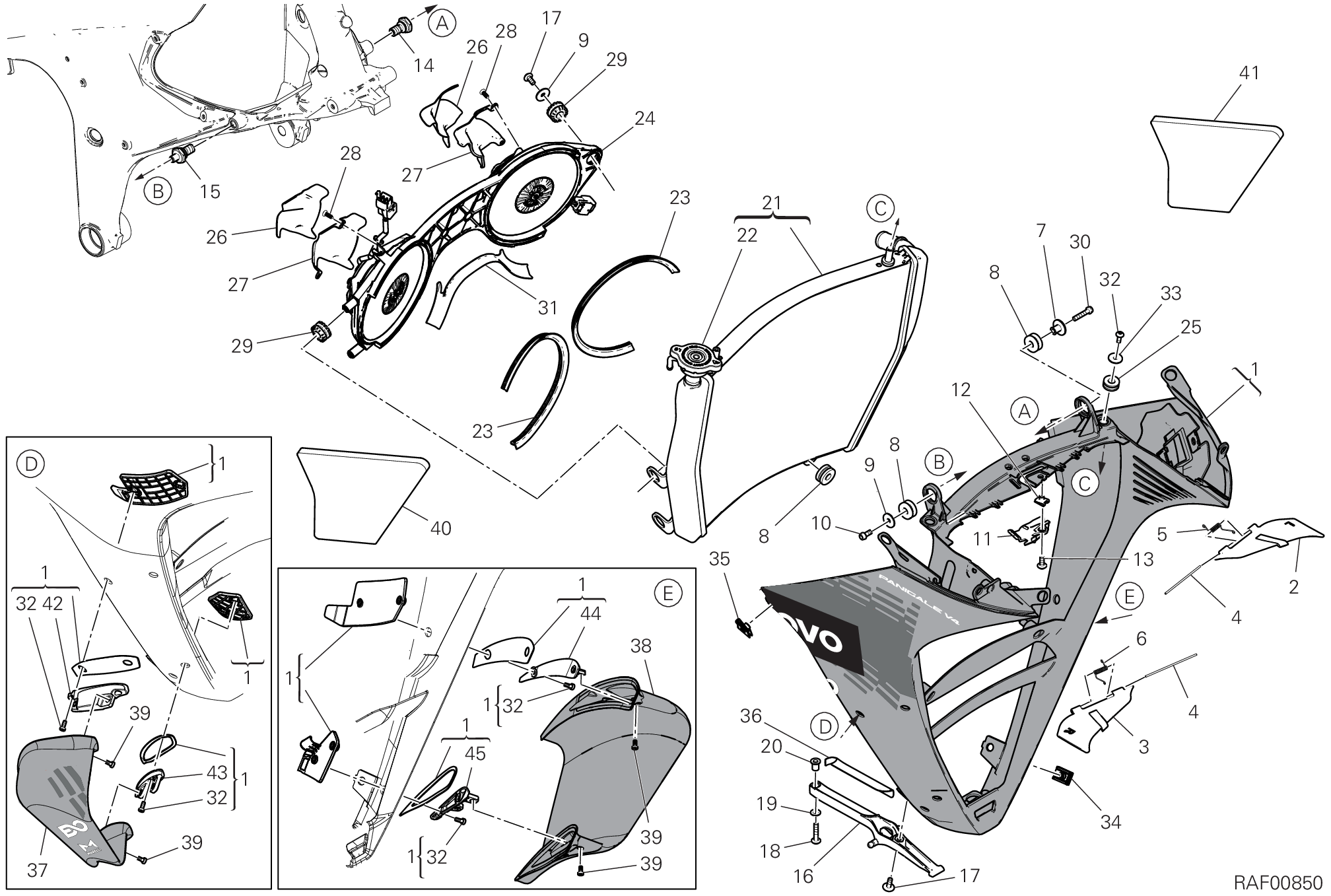

45 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 484P4881AA | Protection radiateur | 1 |
| 2 | 4841C771A | Déflecteur gauche | 1 |
| 3 | 4841C761A | Déflecteur droit | 1 |
| 4 | 82119451A | Pivot | 2 |
| 5 | 79916741AA | Ressort déflecteur gauche | 1 |
| 6 | 79916751AA | Ressort déflecteur droit | 1 |
| 7 | 71611671AA | Entretoise | 1 |
| 8 | 76411501A | Caoutchouc | 4 |
| 9 | 85213111AA | Rondelle | 2 |
| 10 | 77156393B | Vis M5X12 | 1 |
| 11 | 8301J291A | Guide tuyau frein avant | 1 |
| 12 | 85041951AA | Fixation rapide | 1 |
| 13 | 77244173B | Vis tbei M5X12 | 1 |
| 14 | 7791D481AA | Vis special cote alternateur M10X15,5 | 1 |
| 15 | 7791D491AA | Vis special | 1 |
| 16 | 8301N462A | Equerre | 1 |
| 17 | 77210882B | Vis tbei M5X12 | 1 |
| 18 | 77244233B | Vis tbei 5X25 | 1 |
| 19 | 85240131A | Rondelle 5.3X15X1 | 1 |
| 20 | 71611821AA | Entretoise | 1 |
| 21 | 54812742A | Radiateur D'Eau | 1 |
| 22 | 89310241A | Bouchon radiateur | 1 |
| 23 | 79110941A | Joint droit | 2 |
| 24 | 8292R461A | Electro-Ventilateur | 1 |
| 25 | 76417891A | Caoutchouc | 2 |
| 26 | 4601P361A | Reflechissant la chaleur | 2 |
| 27 | 4601P351A | Pare-Chaleur | 2 |
| 28 | 77440071A | Vis taraud M4.5X12 | 4 |
| 29 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 30 | 77156453B | Vis | 1 |
| 31 | 4601N301A | Reflechissant la chaleur support | 1 |
| 32 | 77244033C | Vis | 10 |
| 33 | 85213751AA | Rosette | 2 |
| 34 | 85044691A | Fixation rapide | 2 |
| 35 | 85044691AB | Fixation rapide | 2 |
| 36 | 46017421A | Reflechissant la chaleur | 1 |
| 37 | 480PG061AA | Sidepod droit | 1 |
| 38 | 480PG071AA | Sidepod gauche | 1 |
| 39 | 77350173B | Vis | 8 |
| 40 | 48611411A | Panneau insonorisant droit protection radiateur | 1 |
| 41 | 48611401A | Fonoassorbente rad duct sx | 1 |
| 42 | 8301R621A | Bride supérieur droite | 1 |
| 43 | 8301R631A | Support droite | 1 |
| 44 | 8301R641A | Bride supérieur gauche | 1 |
| 45 | 8301R651A | Support gauche | 1 |
