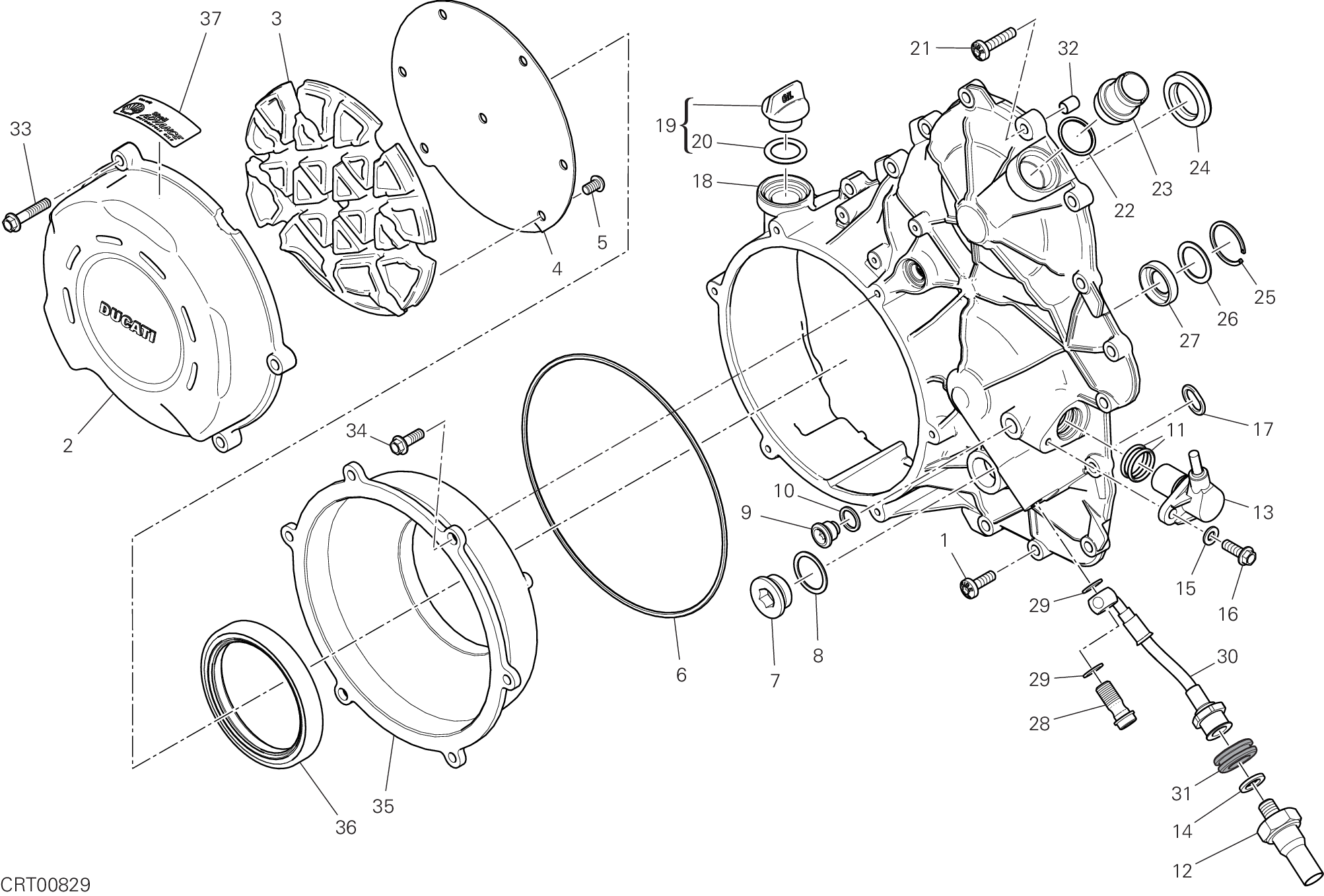

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77941992A | Vis | 16 |
| 2 | 24311541BH | Couvercle protection embrayage | 1 |
| 3 | 48611191A | Panneau insonorisant | 1 |
| 4 | 82718691A | Tôle insonorisant | 1 |
| 5 | 77550200CC | Vis | 7 |
| 6 | 88641201A | Joint D'Etancheite | 1 |
| 7 | 78010921A | Bouchon | 1 |
| 8 | 22032083A | Joint aluminium | 1 |
| 9 | 78010511C | Bouchon | 1 |
| 10 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 11 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 12 | 53940302A | Bulbe de pression D'Huile | 1 |
| 13 | 55241321C | Capteur phase et tours | 1 |
| 14 | 85211951A | Joint 10,5X17X2 | 1 |
| 15 | 85310031A | Rondelle elastique 6 mm | 1 |
| 16 | 77253304C | Vis | 1 |
| 17 | 88650321A | Joint torique | 1 |
| 18 | 24311552BH | Couvercle embrayage | 1 |
| 19 | 89320121A | Bouchon complète | 1 |
| 20 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 21 | 77942002A | Vis | 2 |
| 22 | 88642721A | Joint torique | 1 |
| 23 | 66810591A | Goulotte | 1 |
| 24 | 93042231A | Bague étanchéité | 1 |
| 25 | 88450291A | Bague elastique arrêt | 1 |
| 26 | 85212721A | Rondelle de butée | 1 |
| 27 | 93041521A | Bague étanchéité | 1 |
| 28 | 78110121AA | Vis special | 1 |
| 29 | 85250241A | Rondelle 10X14X1 | 2 |
| 30 | 87712481A | Tuyau pressione huile | 1 |
| 31 | 76440581A | Caoutchouc | 1 |
| 32 | 71113171A | Douille référence | 2 |
| 33 | 77253357C | Vis | 4 |
| 34 | 77253307C | Vis | 2 |
| 35 | 24314291A | Coperchio porta tenuta frizione | 1 |
| 36 | 93040341B | Bague D'Etancheite 75X95X12 | 1 |
| 37 | 43312502C | Decalcomanie "Shell ultra" | 1 |
