Pincez pour zoomer · touchez une pièce

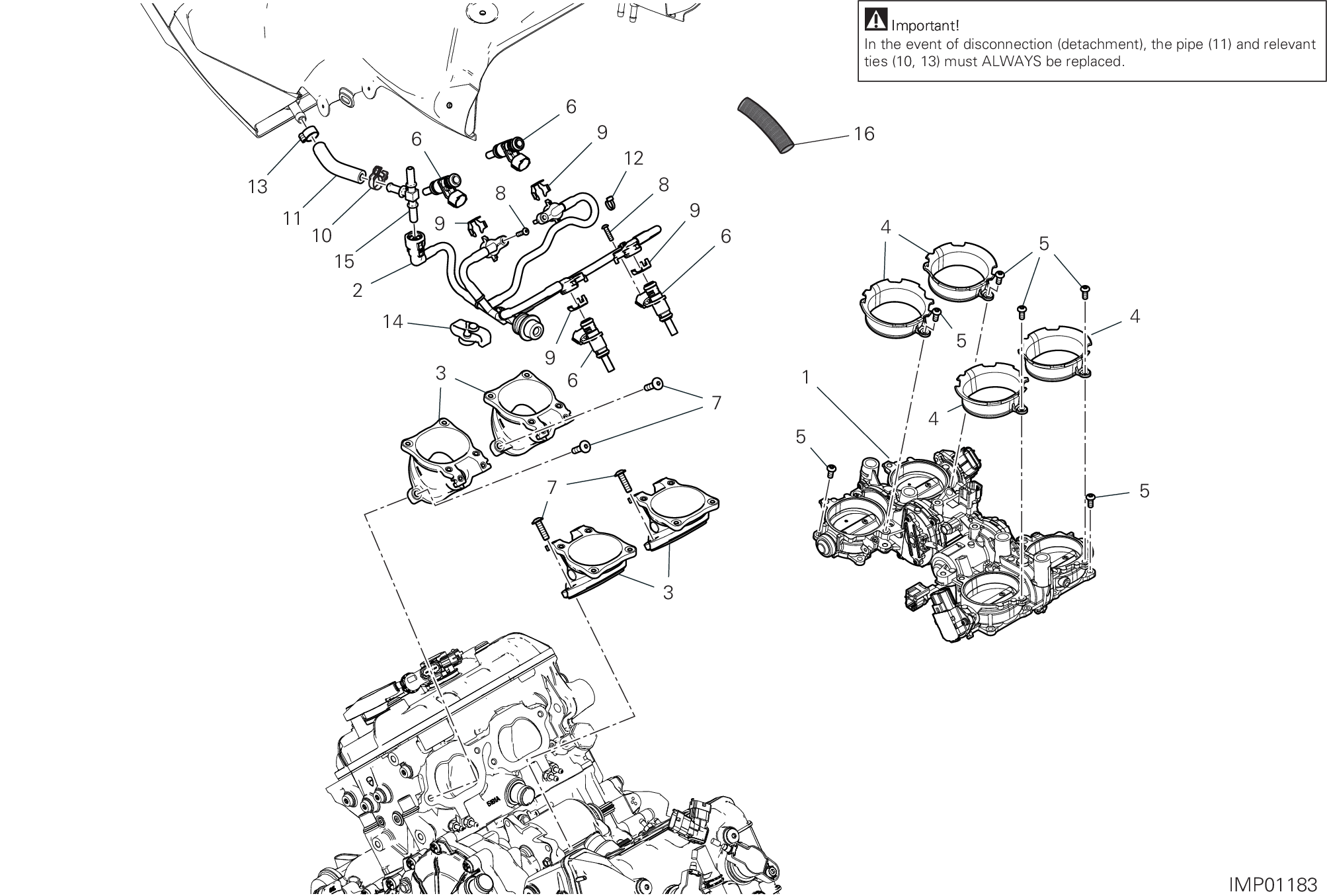

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28221272A | Corps à papillon complet | 1 |
| 2 | 59024144B | Tour parcours tuyaux complet inférieur | 1 |
| 3 | 14010891A | Raccord D'Admission | 4 |
| 4 | 13510631A | Manchon | 4 |
| 5 | 72050173CF | Vis | 24 |
| 6 | 28040461B | Injector inférieur | 4 |
| 7 | 77240453CA | Vis tbeif M6X22 10,9 | 8 |
| 8 | 77150208B | Vis tceif M6X14 8,8 | 4 |
| 9 | 85042371A | Jonc | 4 |
| 10 | 74142121A | Collier | 1 |
| 11 | 59018461C | Tuyau | 1 |
| 12 | 74140381A | Collier | 1 |
| 13 | 74142151A | Collier | 1 |
| 14 | 70011241AA | Antivibration | 1 |
| 15 | 81416301A | Raccord à trois voies | 1 |
| 16 | 4601H512A | Gaine de protection | 1 |
