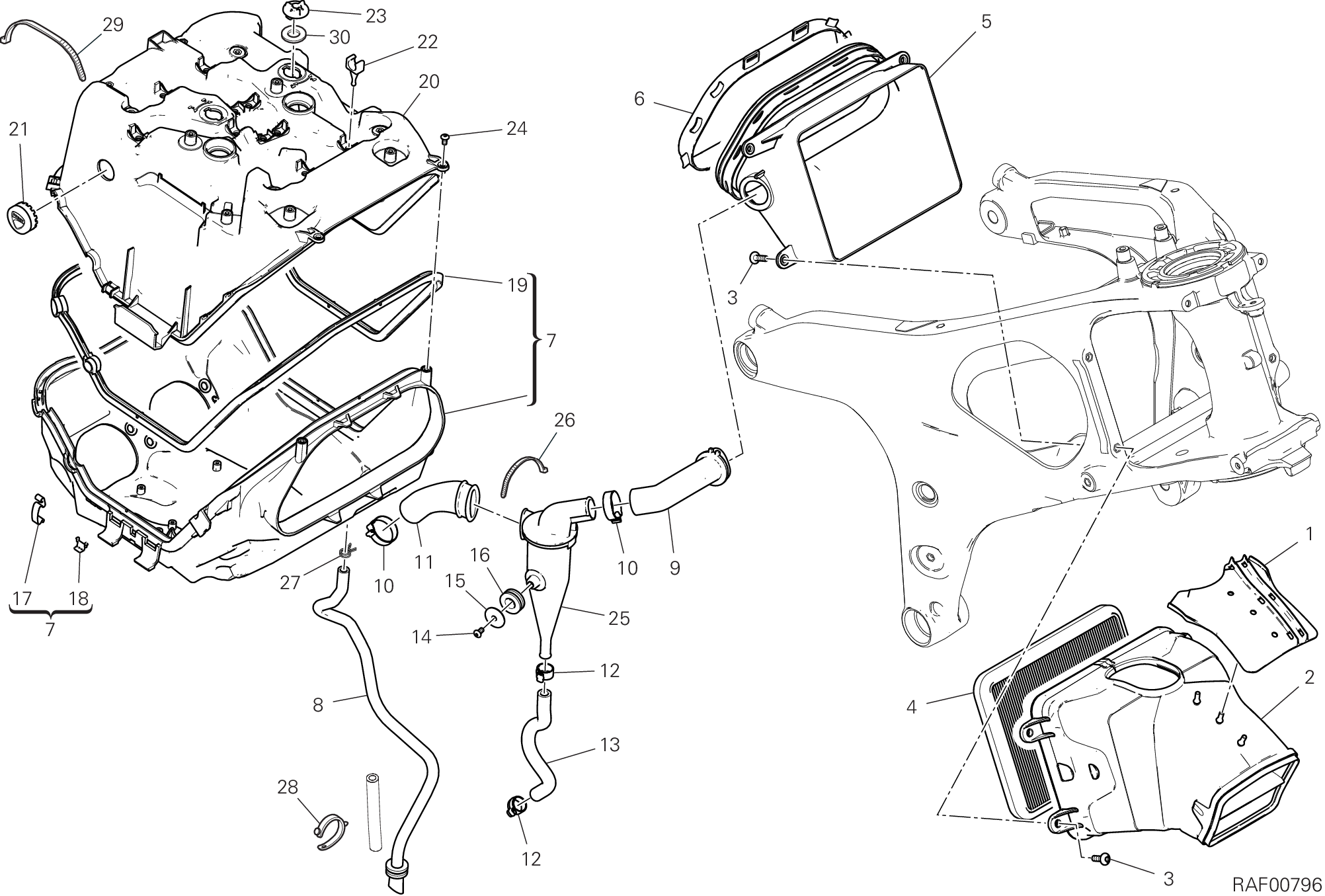

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8291H031A | Support câblage | 1 |
| 2 | 48411492A | Canalisation aspiration | 1 |
| 3 | 77244198B | Vis | 8 |
| 4 | 42610691A | Filtre à air | 1 |
| 5 | 48411531A | Canalisation aspiration (arrière) | 1 |
| 6 | 8291H082A | Bride | 1 |
| 7 | 442P3201B | Couvercle airbox supérieur inférieur | 1 |
| 8 | 59019071A | Tuyau drainage airbox | 1 |
| 9 | 87611481A | Tuyau Blow-By airbox | 1 |
| 10 | 74142141A | Collier | 2 |
| 11 | 87611472A | Tuyau Blow-By Motore-Ciclone | 1 |
| 12 | 74140631A | Collier | 2 |
| 13 | 93310501A | Tuyau | 1 |
| 14 | 77550171A | Vis tbei M4X8 | 1 |
| 15 | 85611711AA | Rosette | 1 |
| 16 | 76411381A | Joint en caoutchouc Anti-Vibration | 1 |
| 17 | 8501A671AA | Jonc | 11 |
| 18 | 8501A701A | Support | 11 |
| 19 | 79111241A | Joint | 1 |
| 20 | 44213212D | Couvercle airbox supérieur | 1 |
| 21 | 76410621B | Caoutchouc | 1 |
| 22 | 86612411A | Support | 5 |
| 23 | 87211261AB | Bouchon | 2 |
| 24 | 77354623B | Vis M4X10 | 2 |
| 25 | 585P1281AA | Separateur À cyclone | 1 |
| 26 | 74140381A | Collier | 3 |
| 27 | 74141721A | Collier | 1 |
| 28 | 74110551A | Collier caoutchouc 39Mm | 1 |
| 29 | 069191030 | Collier | 1 |
| 30 | 85612131A | Rosette | 2 |
