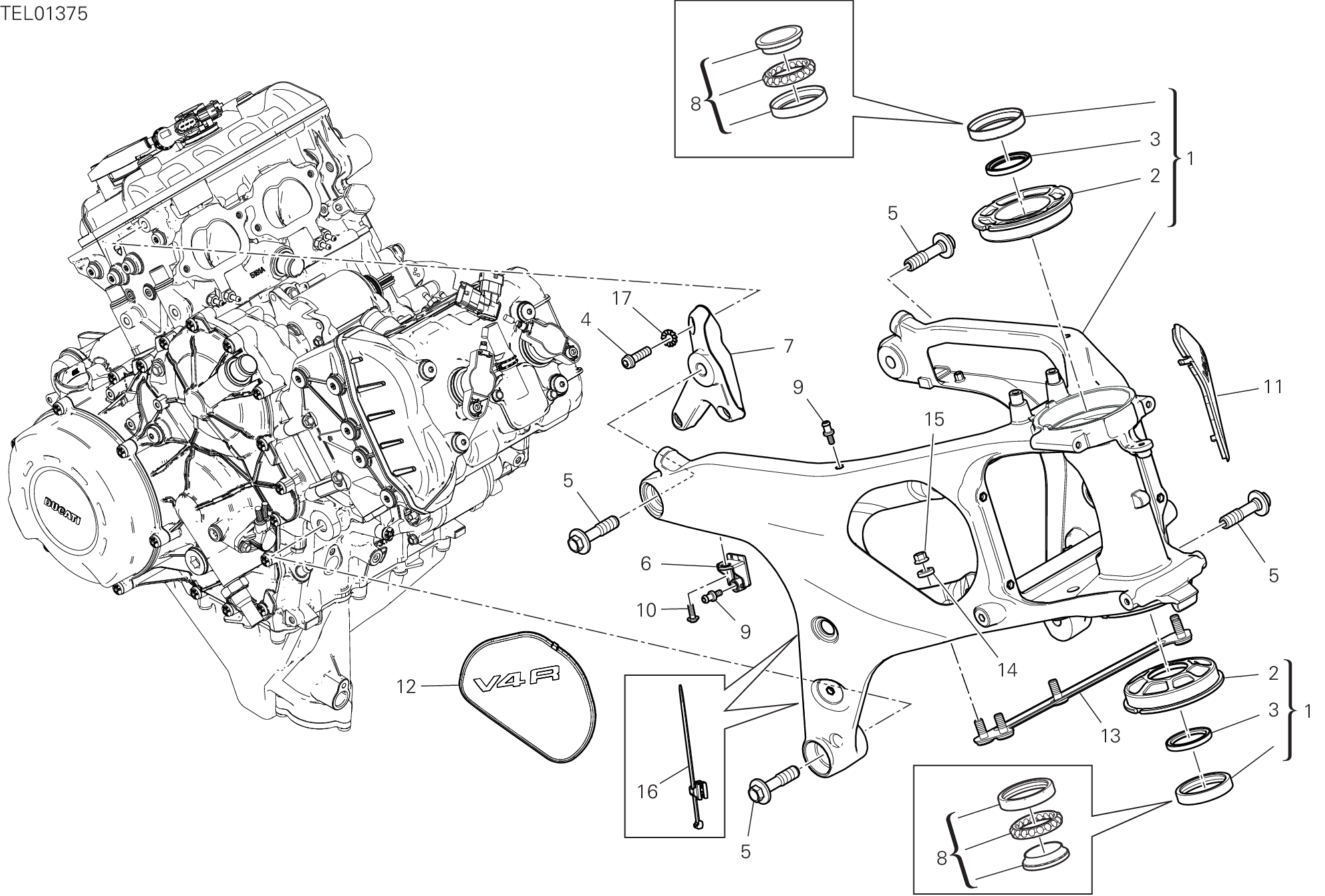

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47023224AA | Cadre | 1 |
| 2 | 75610361AA | Douille | 2 |
| 3 | 93041911A | Pare-Poussiere | 2 |
| 4 | 7715725BG | Vis | 3 |
| 5 | 7791A842AA | Vis special | 4 |
| 6 | 8291I191A | Support carénage | 2 |
| 7 | 82919242AA | Support droit | 1 |
| 8 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 9 | 7791B103AA | Vis special | 4 |
| 10 | 77244183B | Vis tbei M5X14 | 2 |
| 11 | 46017053AA | Calotte gauche | 1 |
| 12 | 46017064A | Calotte droit | 1 |
| 13 | 48810121AA | Tige | 1 |
| 14 | 7131D641AA | Entretoise | 4 |
| 15 | 74840341B | Écrou M8 | 4 |
| 16 | 75841031A | Collier speciale | 2 |
| 17 | 85540091A | Rondelle dentelee | 2 |
