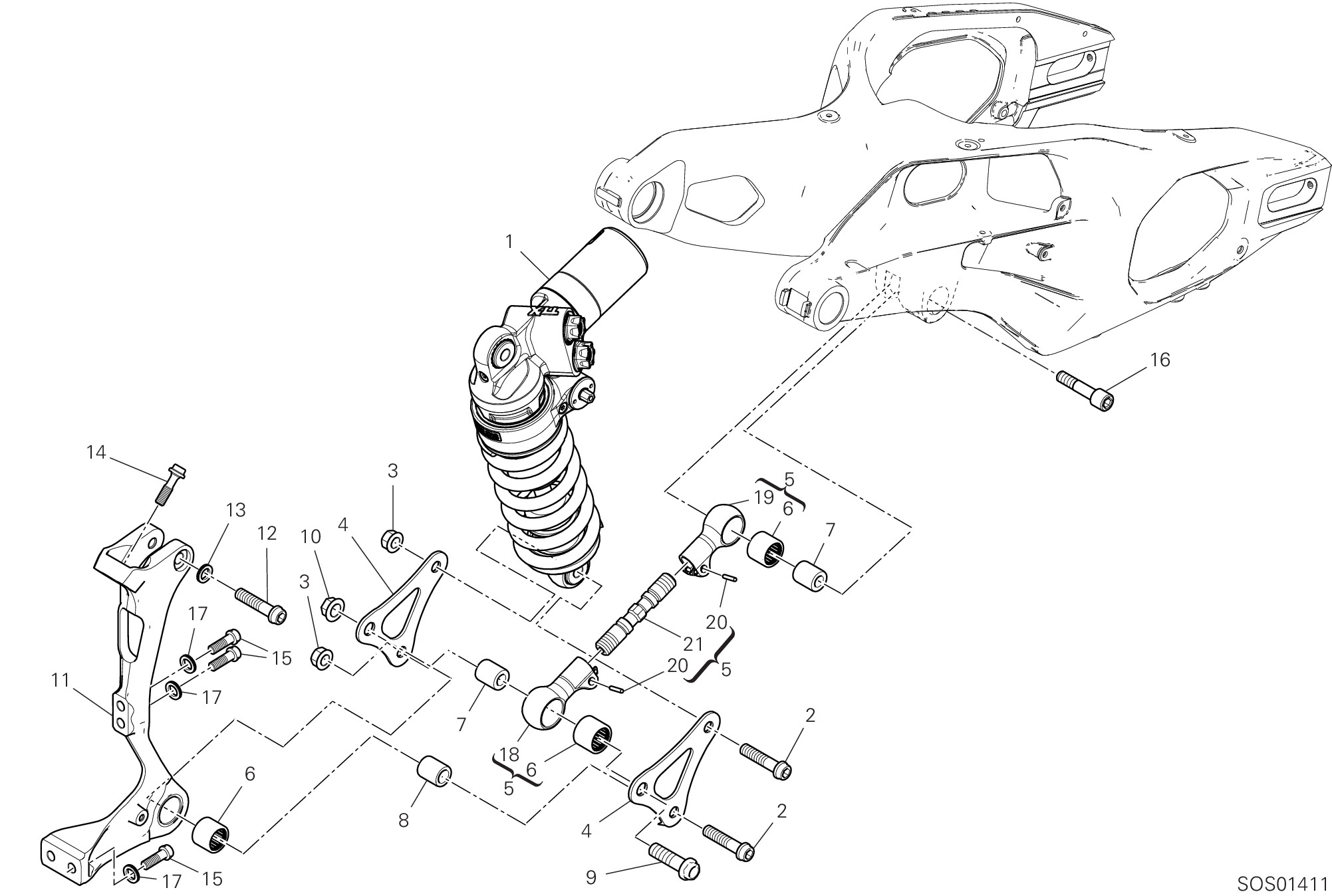

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36522343AA | Amortisseur arrière Öhlins | 1 |
| 2 | 7715936BG | Vis | 2 |
| 3 | 74840241AB | Écrou M10X1.25 | 2 |
| 4 | 37212441AA | Equerre | 2 |
| 5 | 37222591AA | Tirant | 1 |
| 6 | 70250991A | Roulement | 3 |
| 7 | 7131F481A | Entretoise | 2 |
| 8 | 7131F731A | Entretoise | 1 |
| 9 | 7725047BG | Vis | 1 |
| 10 | 74841011AA | Écrou à embase | 1 |
| 11 | 8291R672AA | Support amortisseur | 1 |
| 12 | 7715937BG | Vis | 1 |
| 13 | 85540131AA | Rondelle dentelee | 1 |
| 14 | 7791B321AA | Vis special | 2 |
| 15 | 7715727BF | Vis | 4 |
| 16 | 77915041A | Vis special | 1 |
| 17 | 85219841AA | Rosette | 4 |
| 18 | 37222571AA | Tirant devant | 1 |
| 19 | 37222581AA | Tirant arrière | 1 |
| 20 | 86050701A | Goupille | 2 |
| 21 | 37212591AA | Tige | 1 |
