Pincez pour zoomer · touchez une pièce

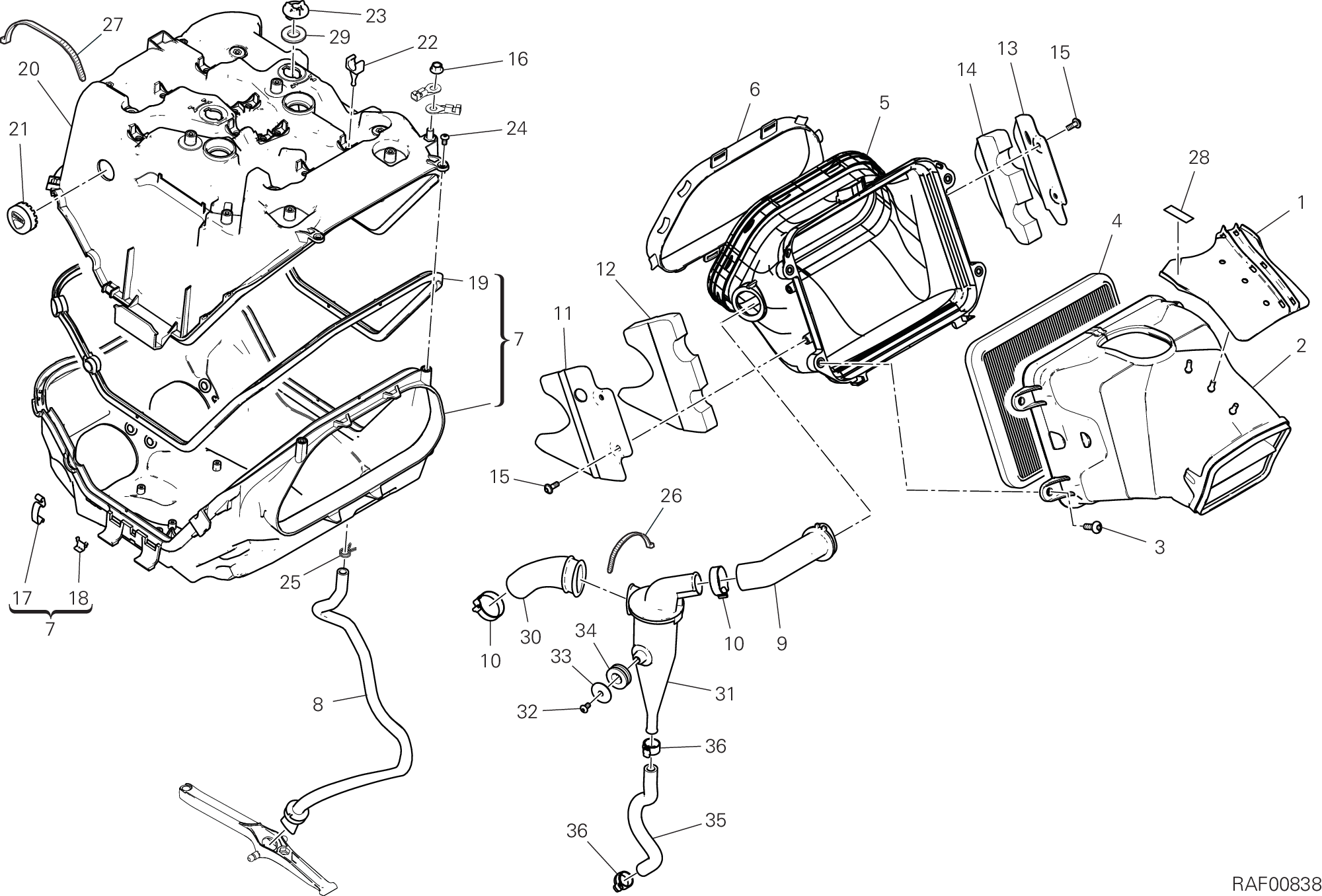

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8291H031A | Support câblage | 1 |
| 2 | 48411492A | Canalisation aspiration | 1 |
| 3 | 77244198B | Vis | 4 |
| 4 | 42610672A | Filtre à air | 1 |
| 5 | 48414201A | Canalisation aspiration | 1 |
| 6 | 79111632A | Bride | 1 |
| 7 | 442PA971B | Fondo Air-Box assy V22A | 1 |
| 8 | 59019471A | Tuyau drainage airbox | 1 |
| 9 | 87612931A | Tuyau Blow-By airbox | 1 |
| 10 | 74142141A | Collier | 2 |
| 11 | 4601R861A | Couvercle droit | 1 |
| 12 | 48611331A | Absorbant sonore couvercle droit | 1 |
| 13 | 4601R871A | Couvercle gauche | 1 |
| 14 | 48611321A | Absorbant sonore couvercle gauche | 1 |
| 15 | 77440511A | Vis | 4 |
| 16 | 74810361A | Ecrou | 1 |
| 17 | 8501A671AA | Jonc | 8 |
| 18 | 8501A701A | Support | 8 |
| 19 | 79111621B | Joint | 1 |
| 20 | 4421A961A | Couvercle airbox supérieur | 1 |
| 21 | 76410621B | Caoutchouc | 1 |
| 22 | 86612411A | Support | 4 |
| 23 | 87211261AB | Bouchon | 3 |
| 24 | 77354623B | Vis M4X10 | 4 |
| 25 | 74141721A | Collier | 1 |
| 26 | 74140381A | Collier | 4 |
| 27 | 069191030 | Collier | 6 |
| 28 | 86612341A | Tampon | 1 |
| 29 | 85612131A | Rosette | 3 |
| 30 | 87611472A | Tuyau Blow-By Motore-Ciclone | 1 |
| 31 | 585P1281AA | Separateur À cyclone | 1 |
| 32 | 77550353B | Vis M4X8 | 1 |
| 33 | 85611711AA | Rosette | 1 |
| 34 | 76411381A | Joint en caoutchouc Anti-Vibration | 1 |
| 35 | 93310501A | Tuyau | 1 |
| 36 | 74140631A | Collier | 2 |
