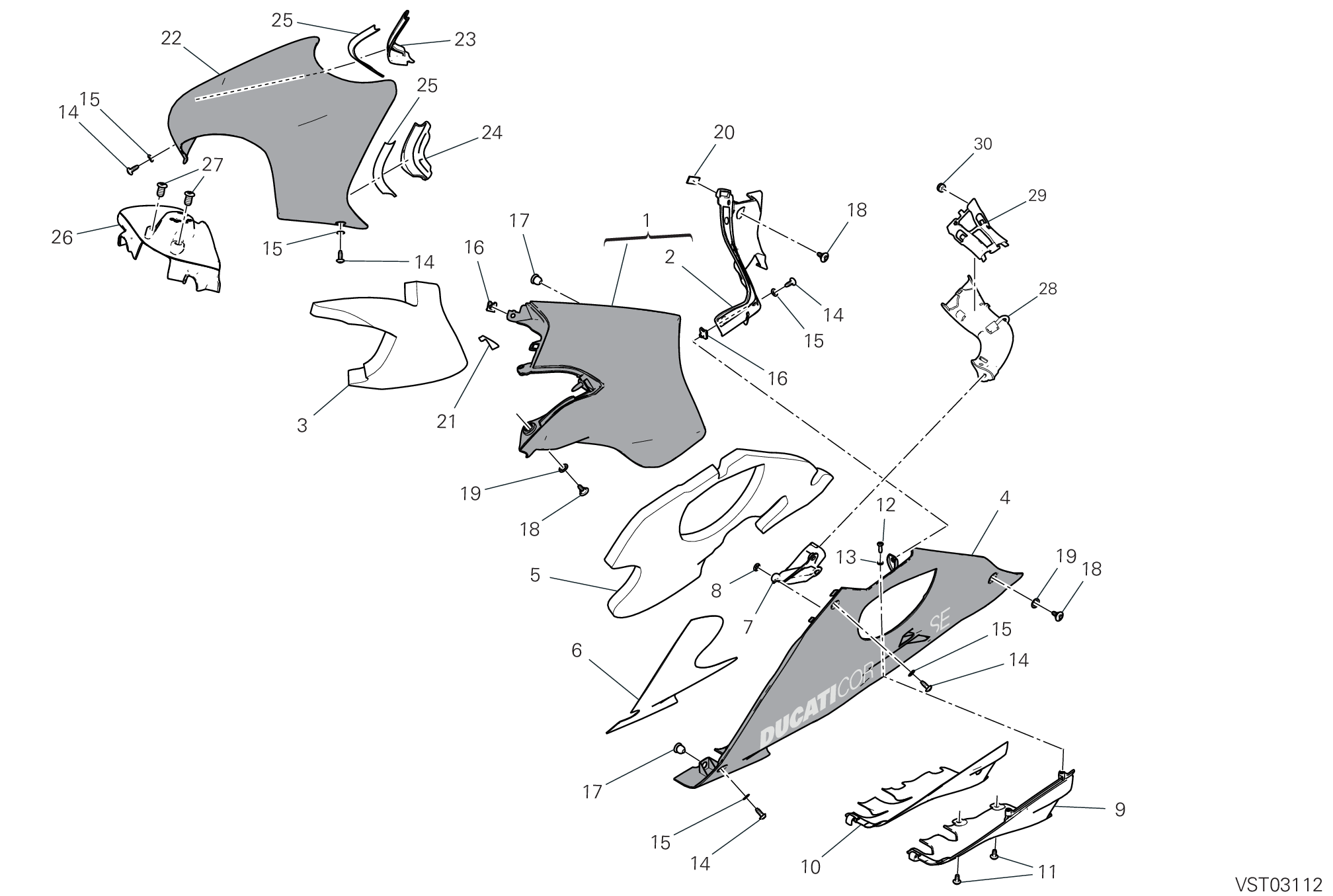

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801H261BA | Demi-Carene supérieure gauche | 1 |
| 2 | 4601R031A | Cache carene gauche | 1 |
| 3 | 48613223A | Absorbant sonore | 1 |
| 4 | 4801K611BA | Demi-Carene inférieur gauche | 1 |
| 5 | 48613242A | Absorbant sonore en bas À gauche | 1 |
| 6 | 4601R831A | Reflechissant la chaleur en bas À gauche | 1 |
| 7 | 8291R511A | Convoyeur D'Air | 1 |
| 8 | 85040521A | Jonc | 3 |
| 9 | 4801H331B | Cache silencieux gauche | 1 |
| 10 | 4601R841B | Reflechissant la chaleur en bas À gauche | 1 |
| 11 | 77244173B | Vis tbei M5X12 | 2 |
| 12 | 77440251A | Vis | 3 |
| 13 | 85210241A | Rondelle en nylon 4X8X0,5 | 3 |
| 14 | 77211091C | Vis special | 5 |
| 15 | 85611401A | Rondelle | 5 |
| 16 | 85041951AA | Fixation rapide | 2 |
| 17 | 85044431A | Caoutchouc | 2 |
| 18 | 77214411AA | Vis tceif M5X9 | 3 |
| 19 | 85212181A | Rondelle en nylon 9X14X1 | 2 |
| 20 | 86611821A | Tampon caoutchouc | 1 |
| 21 | 92611141A | Film adhesif Anti-Abrasion gauche | 1 |
| 22 | 4801H351AA | Cache réservoir | 1 |
| 23 | 4801H481A | Appendice droite | 1 |
| 24 | 4801H471A | Appendice gauche | 1 |
| 25 | 92611131A | Biadhesive tape for fixing appendix | 2 |
| 26 | 4601P972A | Cache commutateur | 1 |
| 27 | 75011491AB | Écrou, special | 2 |
| 28 | 48412771A | Convoyeur D'Air | 1 |
| 29 | 8291N521A | Support convoyeur D'Air | 1 |
| 30 | 76440561A | Caoutchouc | 2 |
