Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

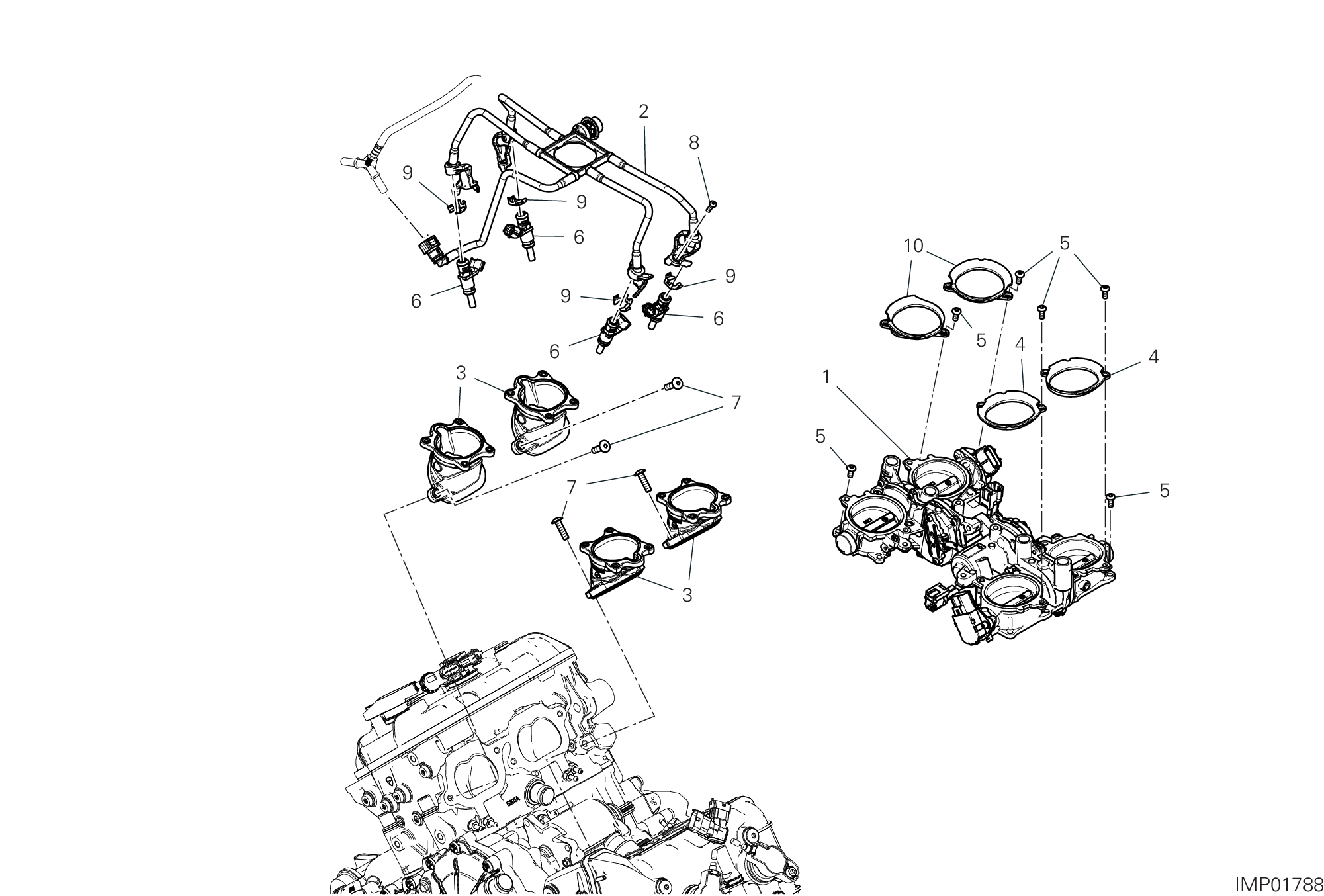

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28221621B | Corps à papillon complet | 1 |
| 2 | 59029501A | Tour parcours tuyaux complet inférieur | 1 |
| 3 | 14011041A | Raccord D'Admission | 4 |
| 4 | 13510981A | Entonnoir venturi prise air | 2 |
| 5 | 72050173CF | Vis | 24 |
| 6 | 28040551B | Injector inférieur | 4 |
| 7 | 77140697CF | Vis | 8 |
| 8 | 77150208B | Vis tceif M6X14 8,8 | 4 |
| 9 | 85042371A | Jonc | 4 |
| 10 | 13510961A | Entonnoir venturi prise air | 2 |
