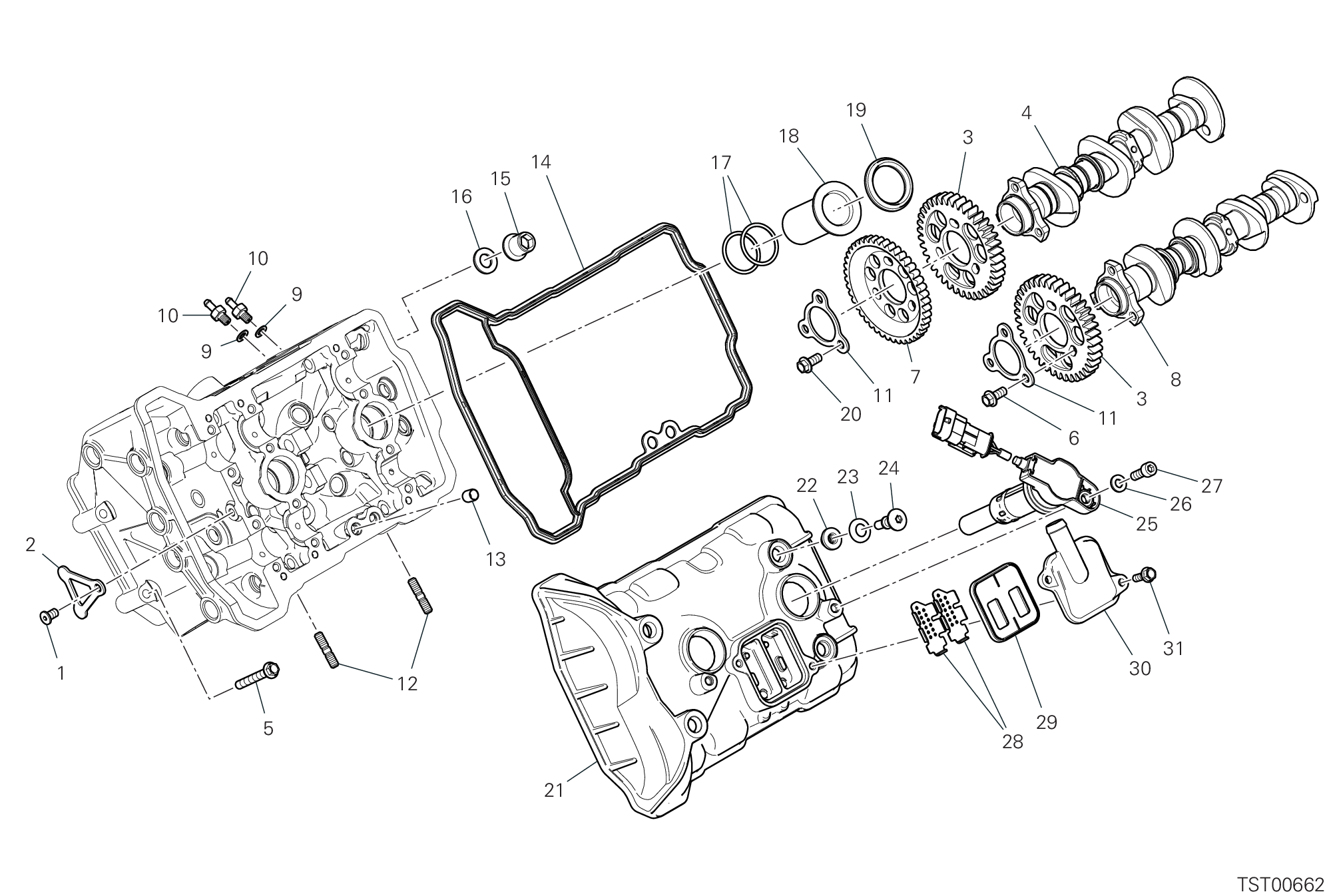

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77917231A | Vis special | 1 |
| 2 | 8271F271A | Plaquette | 1 |
| 3 | 17112601A | Engranage D39 | 2 |
| 4 | 14815572A | Arbre À cames admission avant | 1 |
| 5 | 77253384C | Vis | 2 |
| 6 | 77253280Z | Vis | 3 |
| 7 | 17112591A | Pignon intermediaire | 1 |
| 8 | 14815582A | Arbre À cames échappement avant | 1 |
| 9 | 85250231A | Joint | 4 |
| 10 | 81413341A | Raccord | 4 |
| 11 | 85611621A | Plaquette | 1 |
| 12 | 76640381A | Goujon | 6 |
| 13 | 71113741A | Douille | 2 |
| 14 | 78811622B | Joint | 1 |
| 15 | 74811061C | Écrou à embase | 6 |
| 16 | 85651691B | Rosette | 6 |
| 17 | 88650741A | Joint torique | 4 |
| 18 | 8291G311A | Guide bougie | 2 |
| 19 | 78811612A | Joint | 2 |
| 20 | 77253300Z | Vis | 3 |
| 21 | 24715882AH | Couvercle culasse avant | 1 |
| 22 | 76412121A | Joint en caoutchouc Anti-Vibration | 4 |
| 23 | 85611551A | Rosette | 4 |
| 24 | 7791A751B | Vis special | 4 |
| 25 | 38010211D | Bobine D'Allumage | 2 |
| 26 | 85212641A | Rondelle 6,4X12,5X1,6 | 2 |
| 27 | 77150673B | Vis | 2 |
| 28 | 82718441A | Tole | 2 |
| 29 | 81140021A | Soupape lamelles complète | 1 |
| 30 | 24715791A | Couvercle | 1 |
| 31 | 77250744BA | Vis | 2 |
