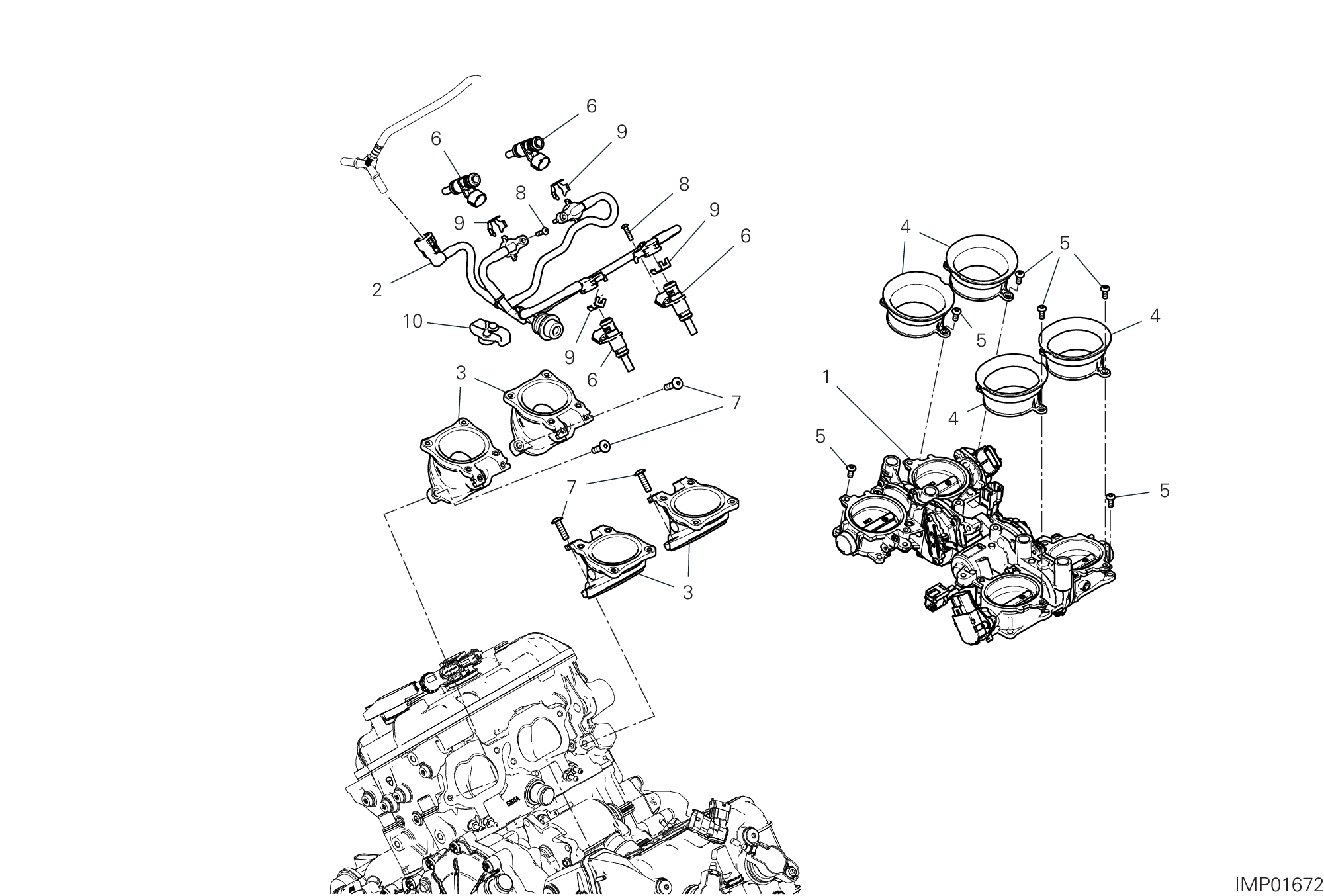

10 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28221213B | Corps papillon | 1 |
| 2 | 59028761A | Tour parcours tuyaux complet inférieur | 1 |
| 3 | 14010881A | Raccord D'Admission | 4 |
| 4 | 13510741A | Entonnoir venturi prise air | 4 |
| 5 | 72050173CF | Vis | 24 |
| 6 | 28040461B | Injector inférieur | 4 |
| 7 | 77140697CH | Vis | 8 |
| 8 | 77150208B | Vis tceif M6X14 8,8 | 4 |
| 9 | 85042371A | Jonc | 4 |
| 10 | 70011241AA | Antivibration | 1 |
