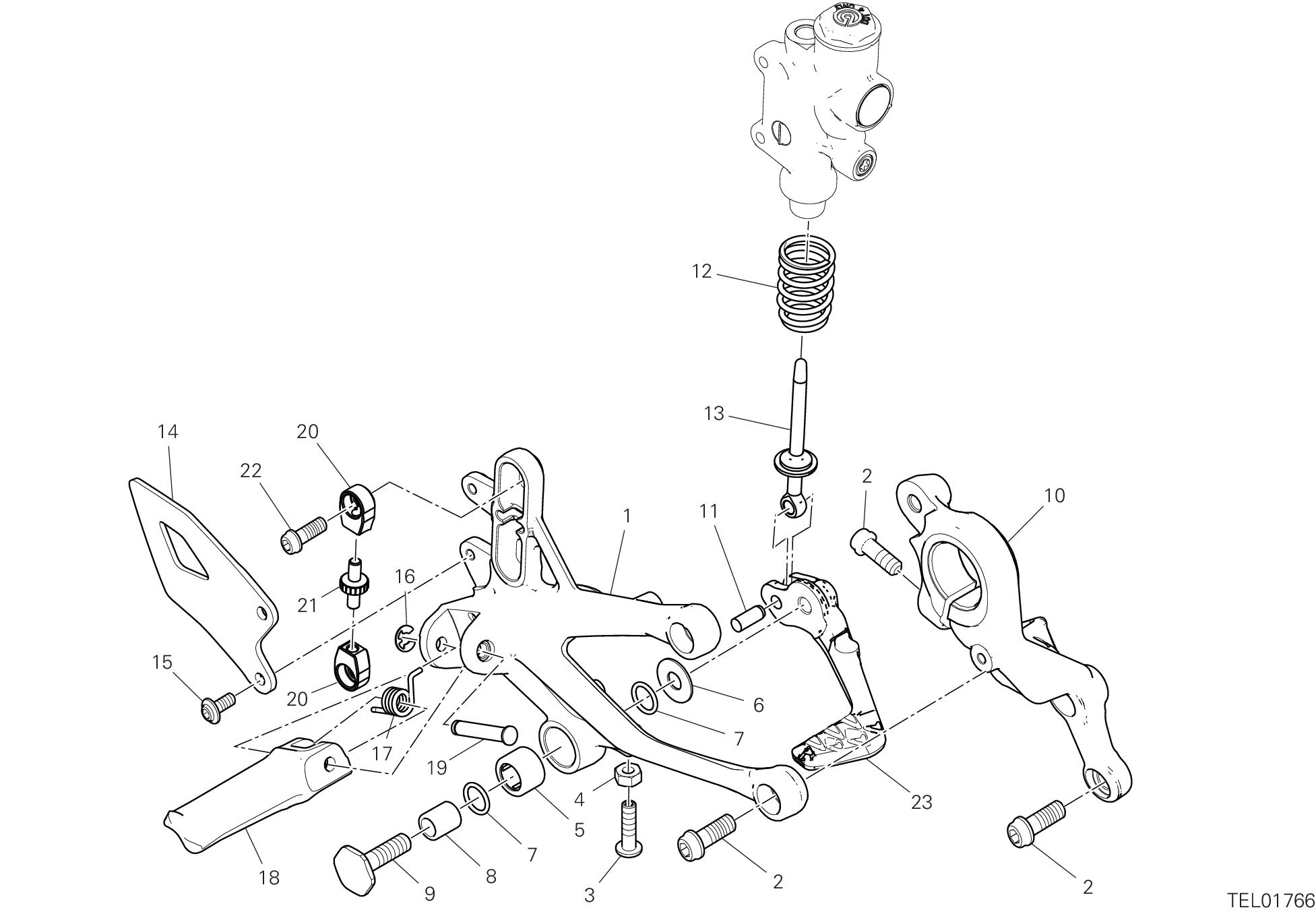

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8242A651AA | Plaque D. avant | 1 |
| 2 | 77157248B | Vis tceif M8X22 | 5 |
| 3 | 77912371B | Vis | 1 |
| 4 | 74750031A | Écrou M6 | 1 |
| 5 | 70150031A | Douille à aiguilles | 1 |
| 6 | 85211511A | Rondelle | 1 |
| 7 | 88641161A | Joint torique | 2 |
| 8 | 7111E001AA | Douille | 1 |
| 9 | 7791D991AA | Vis special | 1 |
| 10 | 8291R321AA | Support droit bras oscillant | 1 |
| 11 | 86010281A | Goupille | 1 |
| 12 | 7991B911A | Ressort | 1 |
| 13 | 11712153AA | Pivot | 1 |
| 14 | 4601N291AA | Pare-Talon avant droit | 1 |
| 15 | 77244178B | Vis | 2 |
| 16 | 88450031A | Circlip benzing din 6799 | 1 |
| 17 | 79915871AA | Ressort Repose-Pieds | 1 |
| 18 | 46410531B | Repose-Pieds droit | 1 |
| 19 | 82110512AA | Pivot Repose-Pieds | 1 |
| 20 | 71012281AA | Entretoise | 2 |
| 21 | 7791D471AA | Vis | 1 |
| 22 | 77110391A | Vis tceif M6X16 | 2 |
| 23 | 45711322AA | Leva freno V21A fin | 1 |
