Pincez pour zoomer · touchez une pièce

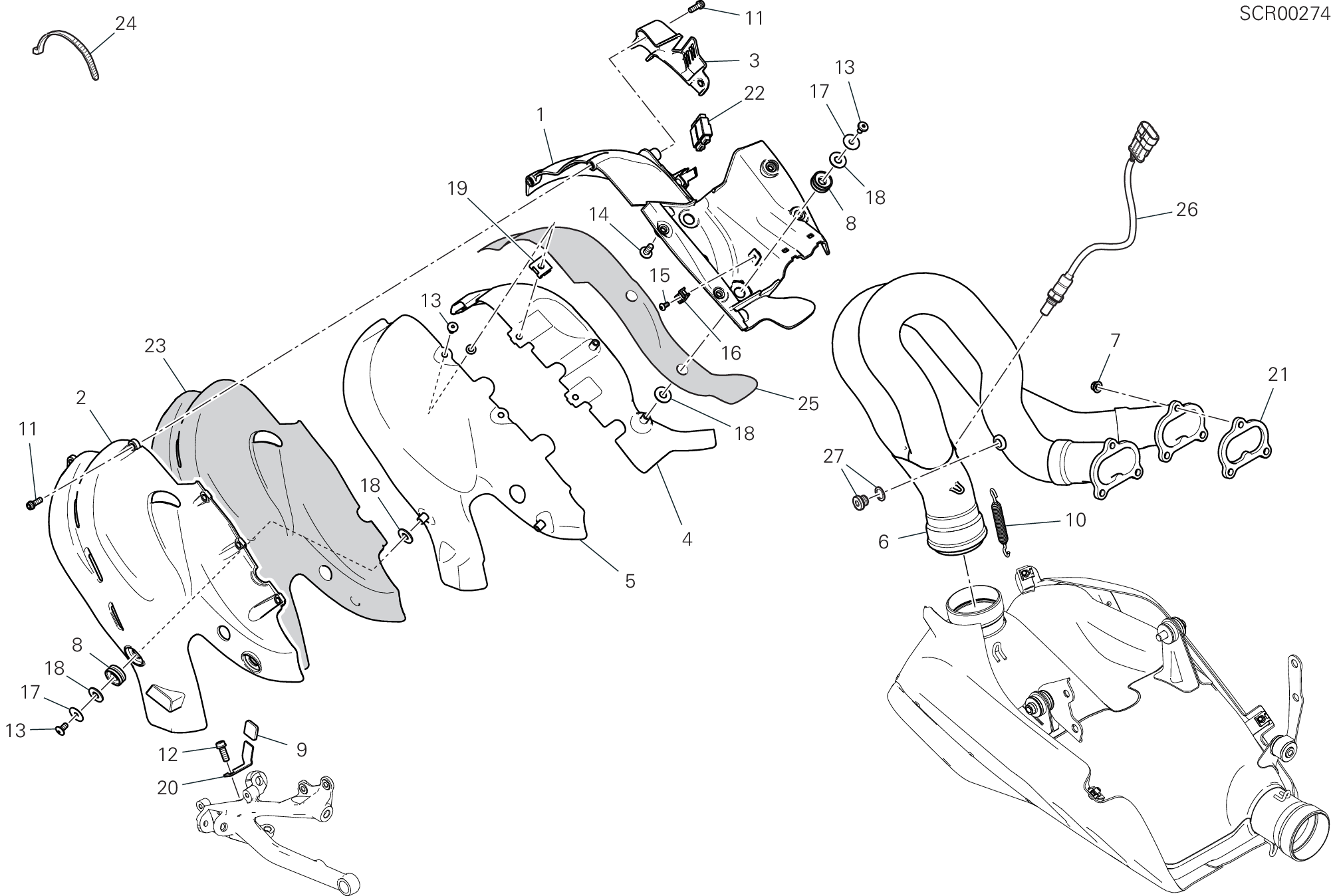

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4601F402A | Pare-Chaleur gauche | 1 |
| 2 | 4601G351B | Pare-Chaleur droit | 1 |
| 3 | 4601G461A | Protection câblage | 1 |
| 4 | 46110572B | Pare-Chaleur arrière | 1 |
| 5 | 46110581C | Pare-Chaleur arrière droit | 1 |
| 6 | 57014874C | Tuyau d' échappement arrière | 1 |
| 7 | 74810361A | Ecrou | 6 |
| 8 | 76411821A | Joint en caoutchouc Anti-Vibration | 4 |
| 9 | 76414381A | Caoutchouc | 1 |
| 10 | 79925941A | Ressort complet | 2 |
| 11 | 77156403B | Vis | 7 |
| 12 | 77156658B | Vis tceif M6X16 | 1 |
| 13 | 77240253C | Vis | 6 |
| 14 | 77240423C | Vis | 4 |
| 15 | 77440141A | Vis taraud 4X8 wn1412 | 3 |
| 16 | 85041711A | Passe-Tube | 3 |
| 17 | 85213111AA | Rondelle | 6 |
| 18 | 85640121A | Rosette | 8 |
| 19 | 85041931A | Jonc | 3 |
| 20 | 8271G111AA | Plaquette | 1 |
| 21 | 79010321B | Joint tuyau échappement | 2 |
| 22 | 86612741A | Support connecteur | 1 |
| 23 | 4601F461A | Protection.à reflexion thermique | 1 |
| 24 | 069191030 | Collier | 3 |
| 25 | 4601F451A | Protection.à reflexion thermique | 1 |
| 26 | 55215021A | Sonde lambda | 1 |
| 27 | 78020011A | Bouchon complète | 2 |
