Pincez pour zoomer · touchez une pièce

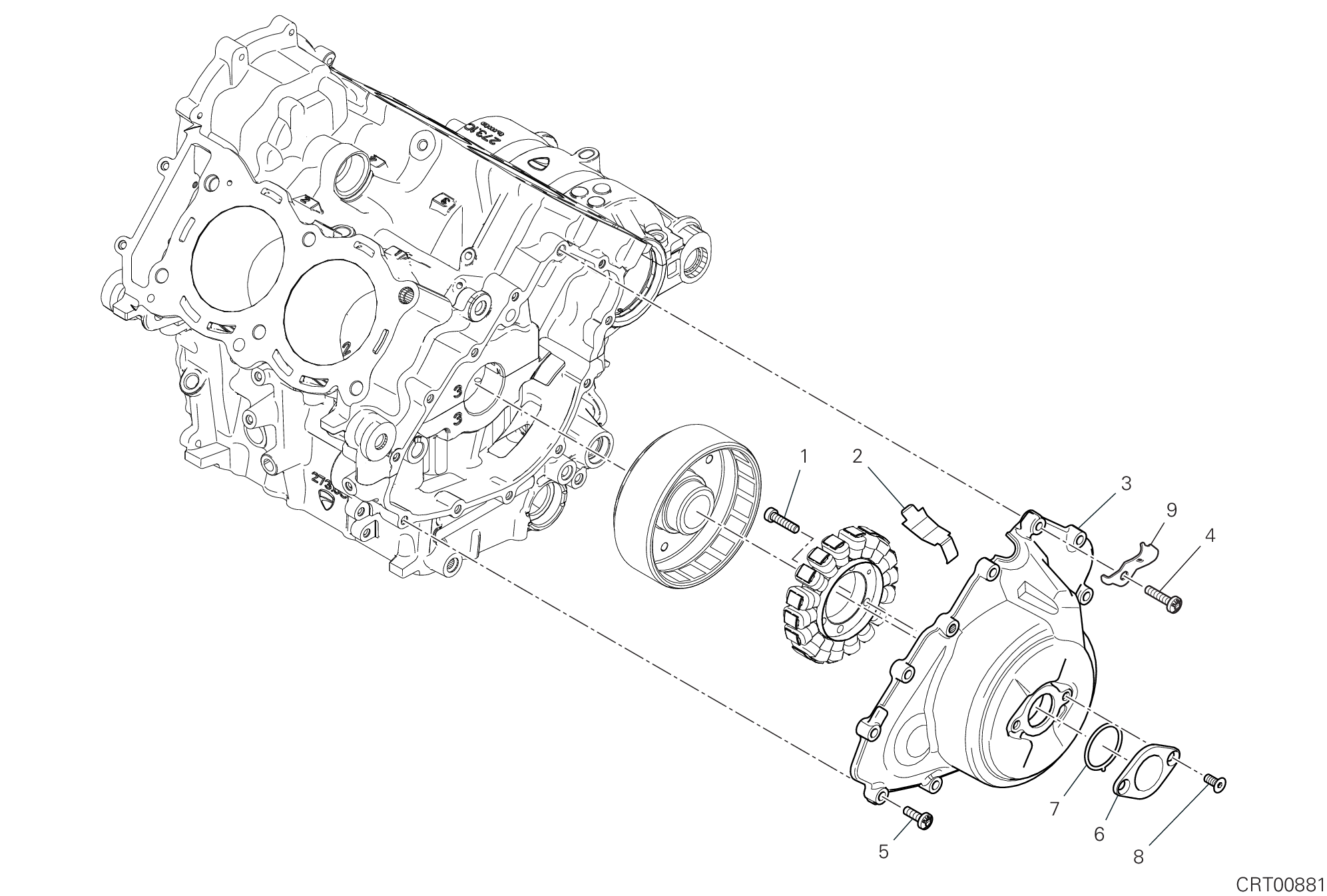

9 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 71950370CF | Vis | 3 |
| 2 | 82716091A | Tole | 1 |
| 3 | 24211142AH | Couvercle générateur | 1 |
| 4 | 77942002A | Vis | 1 |
| 5 | 77941992A | Vis | 11 |
| 6 | 24735581AH | Couvercle | 1 |
| 7 | 88610951A | Joint torique 32.99X2.62 | 1 |
| 8 | 77750494C | Vis | 2 |
| 9 | 8301H812AA | Equerre | 1 |
