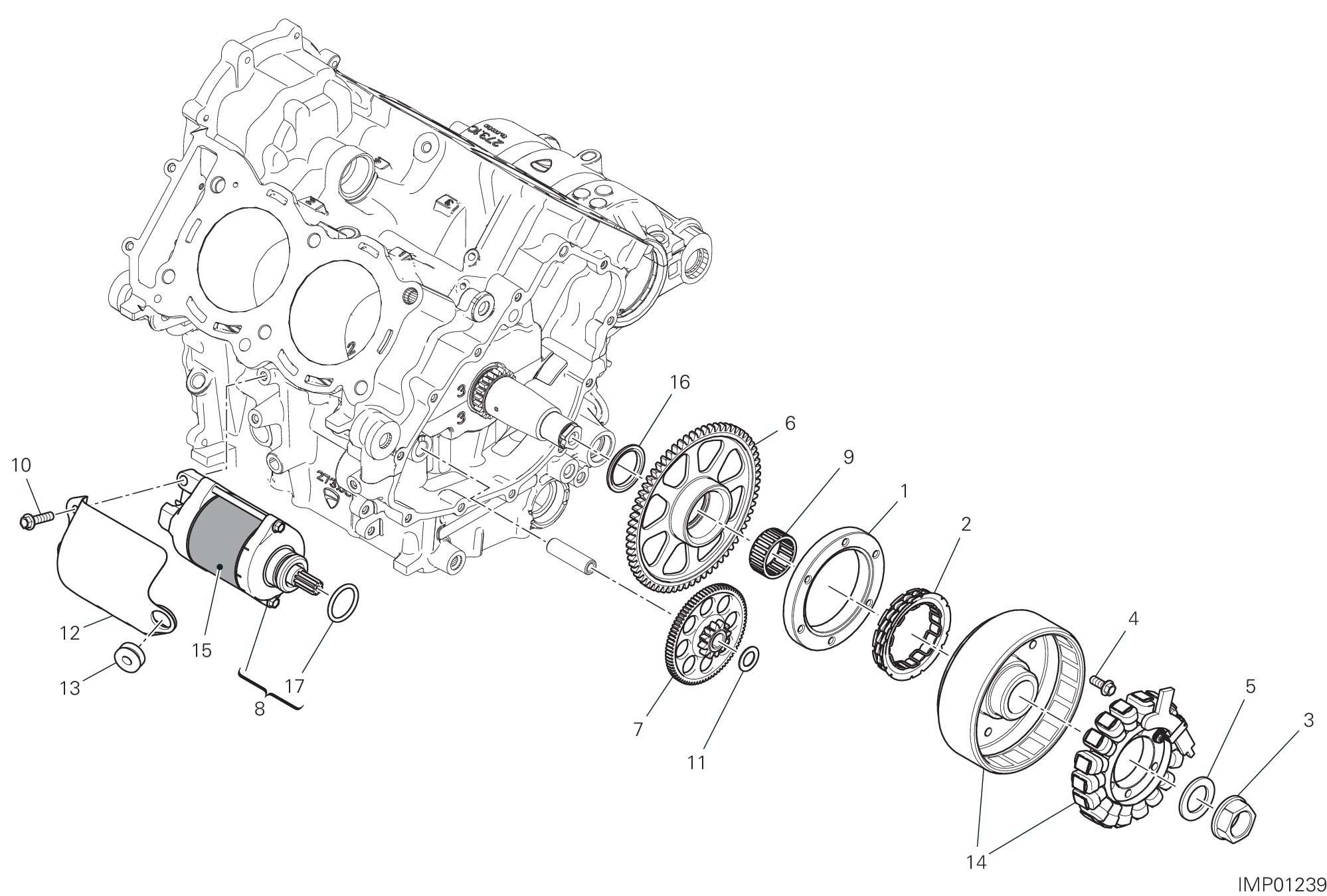

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 16015522B | Bride roue libre | 1 |
| 2 | 70140471A | Roue libre | 1 |
| 3 | 74811021B | Écrou à embase | 1 |
| 4 | 77253290ZF | Vis | 6 |
| 5 | 85214071B | Rosette | 1 |
| 6 | 17310411A | Engranage conduit | 1 |
| 7 | 17610281A | Engranage double intermediaire | 1 |
| 8 | 27040193A | Démarreur électrique | 1 |
| 9 | 70250801A | Cage à aiguilles | 1 |
| 10 | 77253334CF | Vis | 2 |
| 11 | 85212651A | Rosette | 1 |
| 12 | 46016901A | Pare-Chaleur | 1 |
| 13 | 76411501A | Caoutchouc | 1 |
| 14 | 26420572C | Alternateur | 1 |
| 15 | 4601F472A | Protection.à reflexion thermique | 1 |
| 16 | 71316102A | Entretoise | 1 |
| 17 | 88643151A | O ring 24,4X3,1 | 1 |
