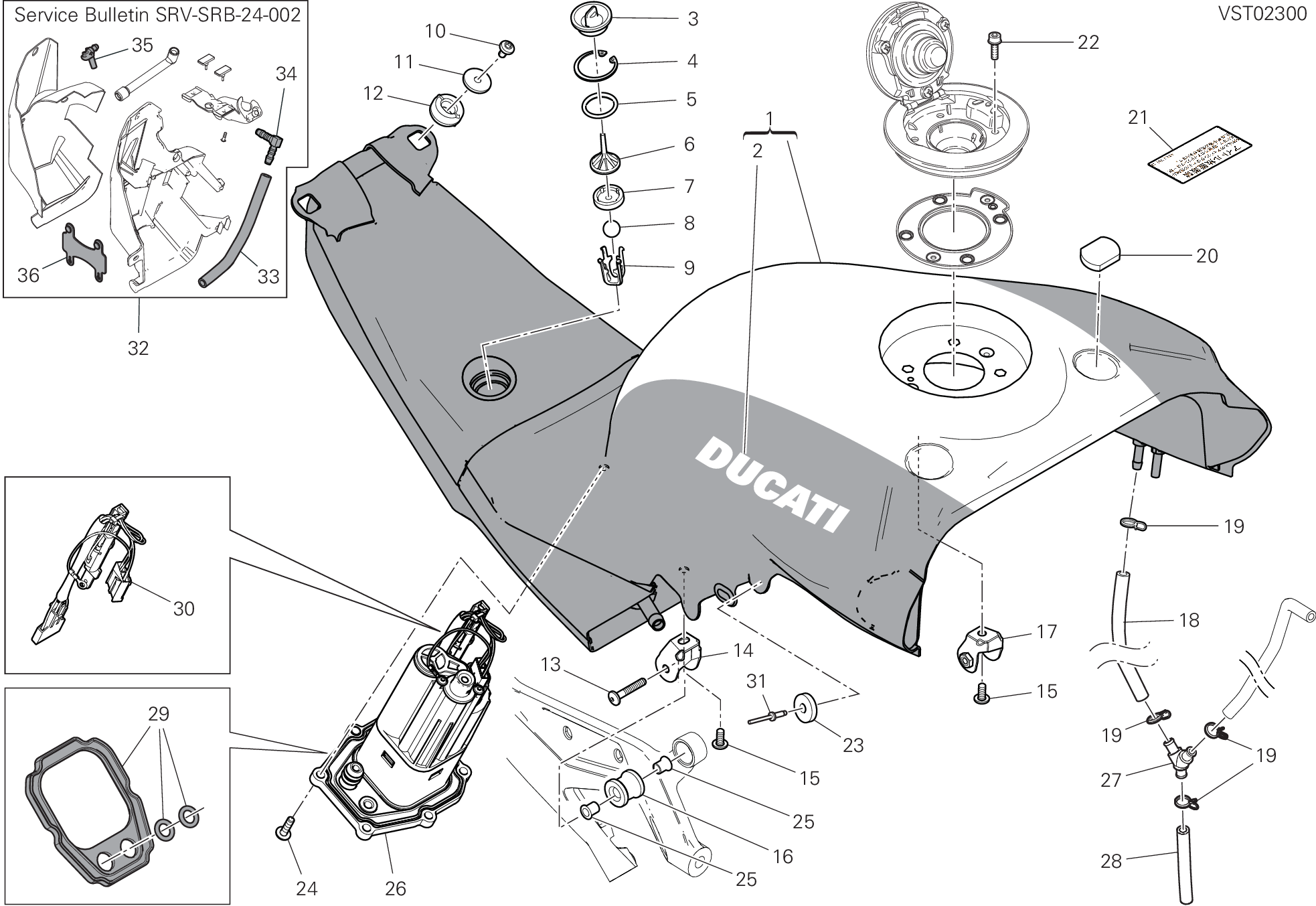

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58612621BB | Réservoir carburant Rouge/Blanc | 1 |
| 2 | 4381B611A | Embleme Ducati | 2 |
| 3 | 87211343A | Bouchon | 1 |
| 4 | 88450351A | Circlip | 1 |
| 5 | 46320226A | Joint torique | 1 |
| 6 | 7131C961A | Entretoise | 1 |
| 7 | 79111312A | Joint | 1 |
| 8 | 84740161A | Bille | 1 |
| 9 | 8291H141A | Support | 1 |
| 10 | 77244168B | Vis M5X10 | 2 |
| 11 | 85611711AA | Rosette | 2 |
| 12 | 76411861A | Caoutchouc | 2 |
| 13 | 77240343C | Vis | 2 |
| 14 | 8301G051AB | Bride droite | 1 |
| 15 | 77244178B | Vis | 2 |
| 16 | 76414272A | Joint en caoutchouc Anti-Vibration | 2 |
| 17 | 8301G061AB | Bride gauche | 1 |
| 18 | 59014641A | Tuyau drainage | 1 |
| 19 | 74140431A | Collier | 4 |
| 20 | 85044403A | Dual lock | 4 |
| 21 | 43217911Z | Plaquette mise en garde réservoir | 1 |
| 22 | 77156418B | Vis tceif M5X16 | 4 |
| 23 | 85010141A | Caoutchouc | 4 |
| 24 | 77244213B | Vis tbei M5X20 | 6 |
| 25 | 7131C881BA | Entretoise | 4 |
| 26 | 16024371A | Pompe à carburant | 1 |
| 27 | 61610021A | Raccord en Y | 1 |
| 28 | 93410351A | Tuyau drainage | 1 |
| 29 | 69926441A | Kit garniture | 1 |
| 30 | 69928751A | Thermistor | 1 |
| 31 | 73640061A | Rivet | 4 |
| 32 | 6992A001A | Kit fixation durites reniflard cote alternateur | 1 |
| 33 | 59019051A | Tuyau drainage | 1 |
| 34 | 81441441A | Raccord L | 1 |
| 35 | 81417581A | Raccord | 1 |
| 36 | 74110111A | Collier | 1 |
