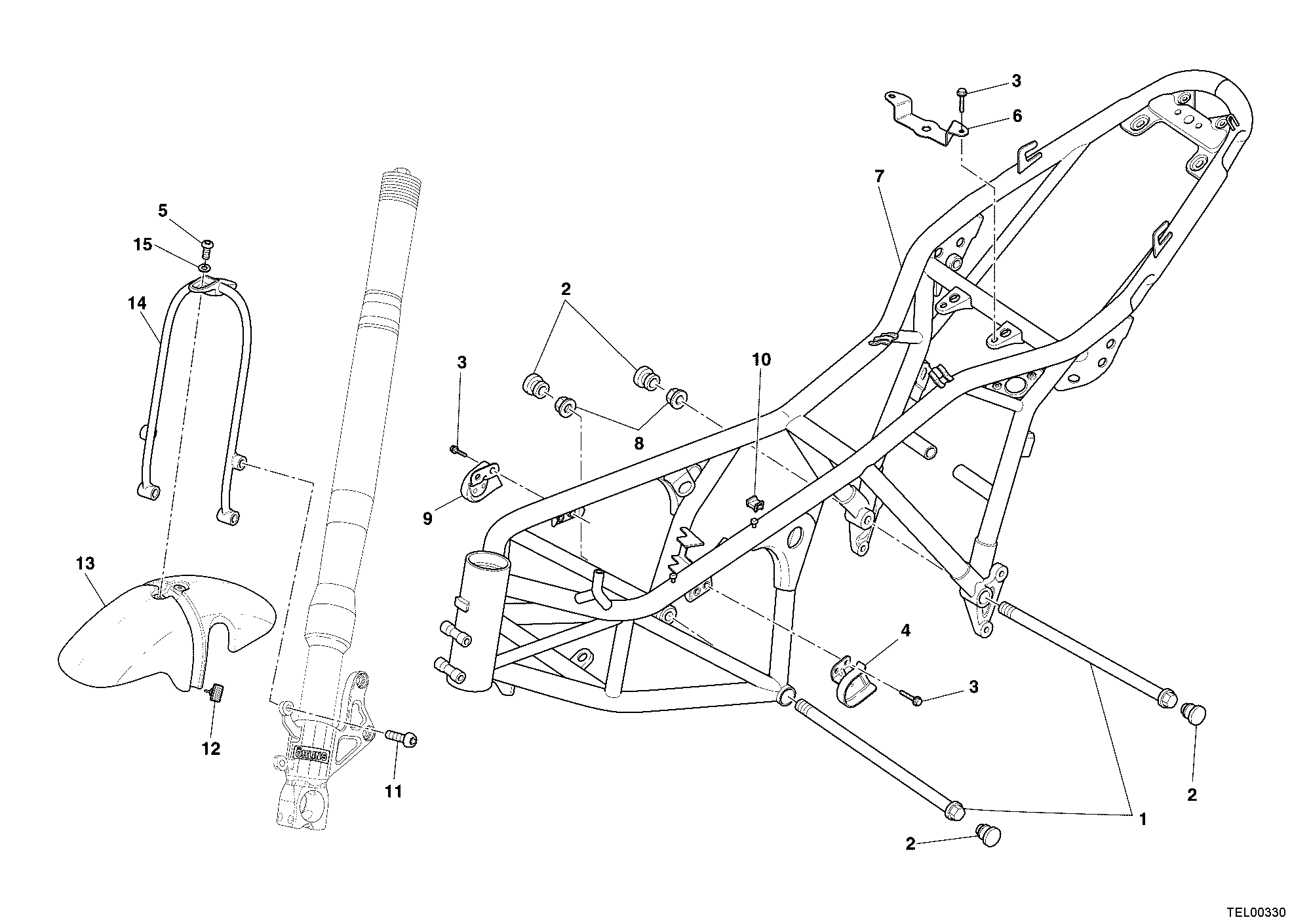

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77912131A | Vis | 2 |
| 2 | 87310411B | Bouchon | 4 |
| 3 | 77156658B | Vis tceif M6X16 | 6 |
| 4 | 47315631A | Support réservoir gauche | 1 |
| 5 | 77510311B | Vis tbei M5X10 | 2 |
| 6 | 47315481A | Appui réservoir arrière | 1 |
| 7 | 47011791AP | Cadre | 1 |
| 8 | 74840021A | Écrou M12 | 2 |
| 9 | 47315621A | Support réservoir droit | 1 |
| 10 | 85040671A | Collier tucker | 8 |
| 11 | 77510221A | Vis tbei M6X25 | 4 |
| 12 | 86610361A | Tampon caoutchouc | 2 |
| 13 | 56410571AE | Garde-Boue avant | 1 |
| 14 | 82916661A | Support Garde-Boue avant | 1 |
| 15 | 85250301A | Rondelle 5.3X10X1 | 2 |
