Pincez pour zoomer · touchez une pièce

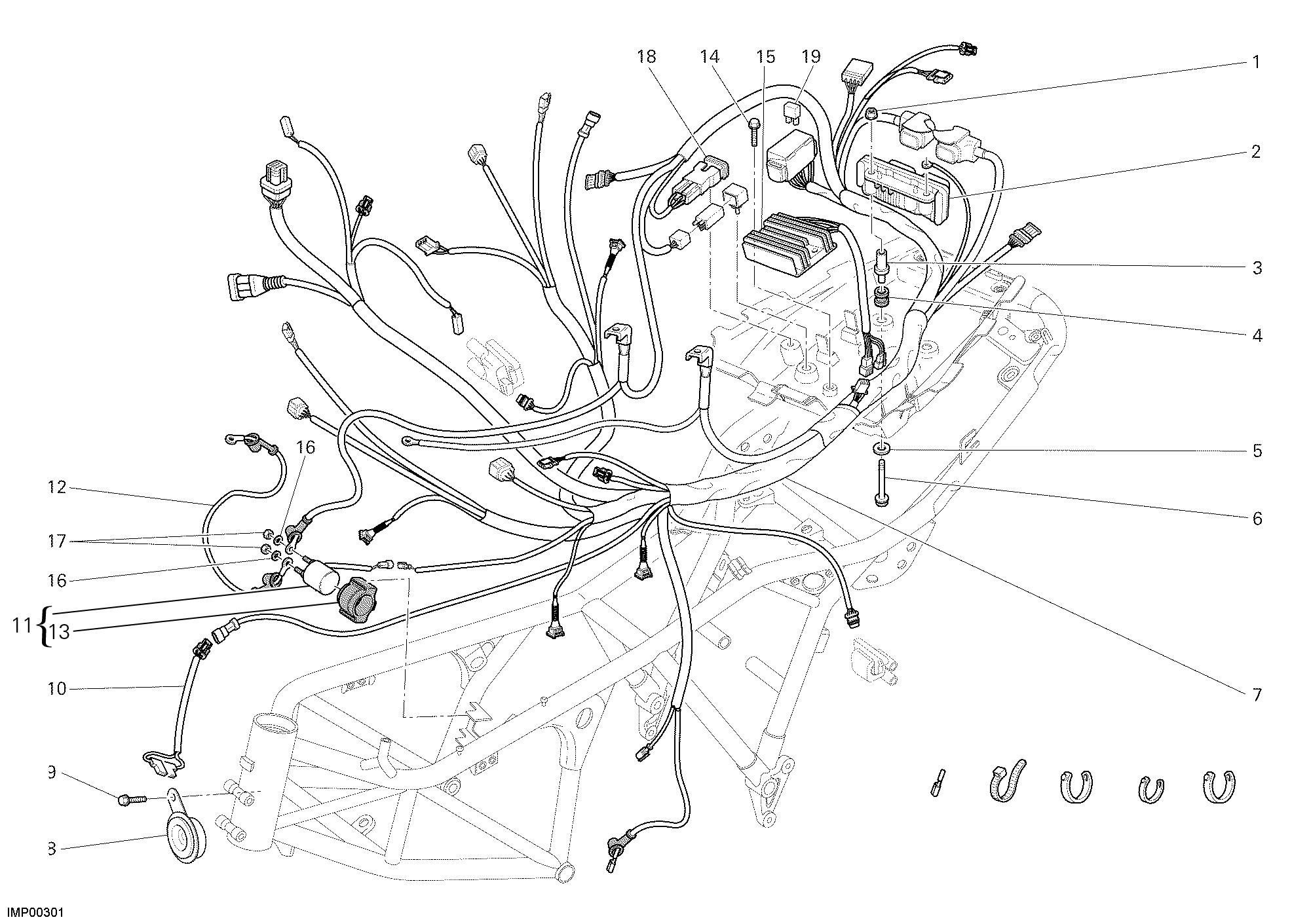

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74941118B | Écrou M6 | 2 |
| 2 | 28641241A | Centrale contrôle moteur | 1 |
| 3 | 82111291A | Entretoise | 2 |
| 4 | 76410291A | Caoutchouc | 2 |
| 5 | 85250091A | Rondelle 6.4X18X1 | 2 |
| 6 | 77250211B | Vis tef M6X60 | 2 |
| 7 | 51013602B | Câblage électrique | 1 |
| 8 | 51640042B | Avertisseur sonore | 1 |
| 9 | 77251268B | Vis | 1 |
| 10 | 51014341C | Cablage | 1 |
| 11 | 39740031B | Relais démarrage | 1 |
| 12 | 51410481A | Cordon moteur démarrage | 1 |
| 13 | 67210291A | Capuchon en caoutchou | 1 |
| 14 | 77251018B | Vis tef M6X20 | 2 |
| 15 | 54040111C | Régulateur de tension | 1 |
| 16 | 46240376A | Rondelle elastique 6Mm Din137B | 2 |
| 17 | 75011211A | Écrou M6 | 2 |
| 18 | 38940181A | Fusible 30A | 1 |
| 19 | 38940191A | Fusibile 5A | 1 |
| 19 | 38940201A | Fusible 10A | 1 |
| 19 | 38940211A | Fusible 15A | 1 |
| 19 | 38940221A | Fusible 20A | 1 |
| 19 | 38940241A | Fusible 7.5à | 1 |
