Pincez pour zoomer · touchez une pièce

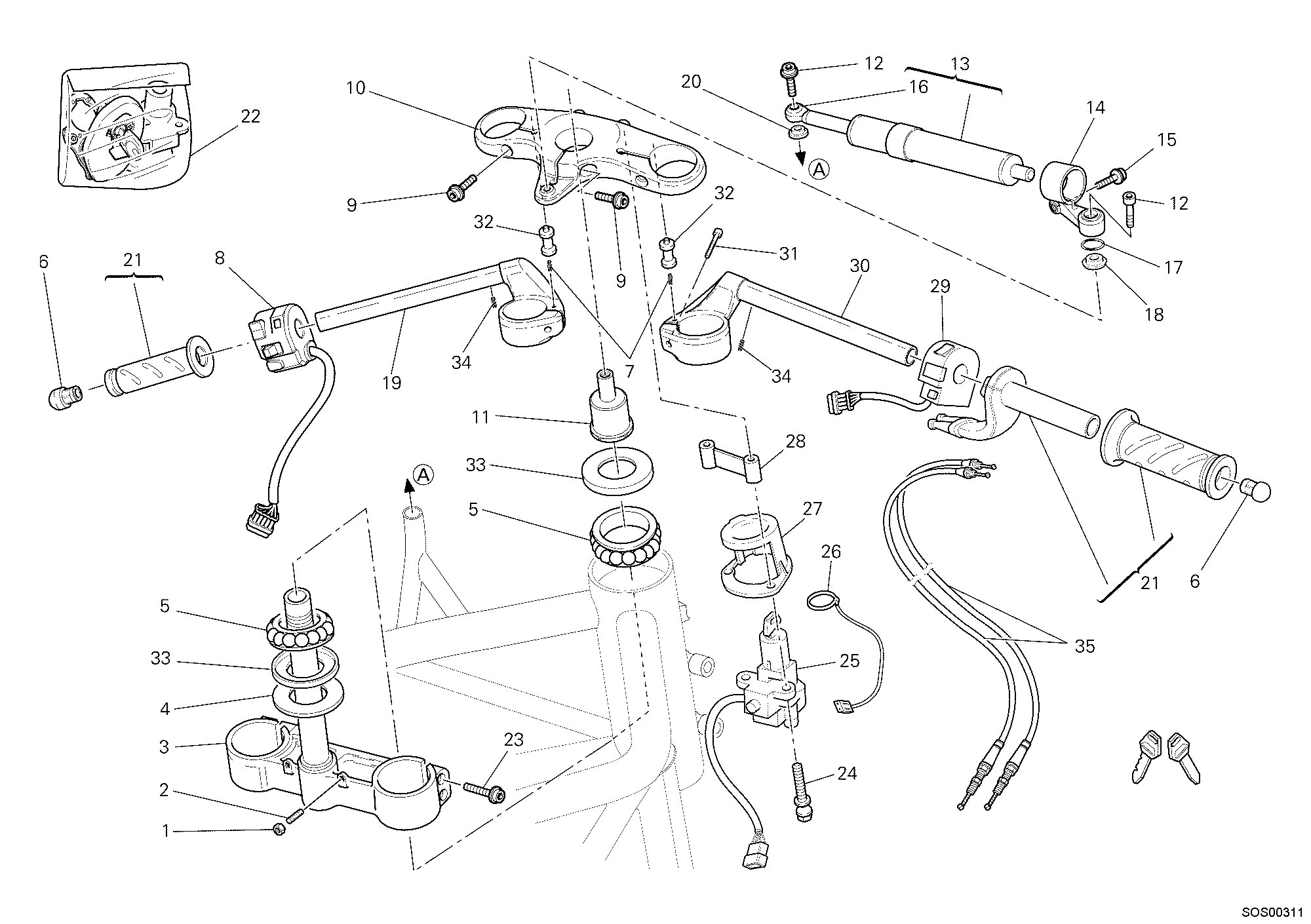

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74750071A | Ecrou | 2 |
| 2 | 77910991B | Vis | 2 |
| 3 | 34220521A | Socle de direction avec pivot | 1 |
| 4 | 85211031A | Rondelle | 1 |
| 5 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 6 | 87210151A | Masse antivibratile guidon | 2 |
| 7 | 46240011A | Goupille elastique 5X10 mm | 2 |
| 8 | 65110031A | Commutateur feux gauche | 1 |
| 9 | 77157288B | Vis tceif M8X35 | 3 |
| 10 | 34110511A | Tête de direction | 1 |
| 11 | 70310391A | Embout | 1 |
| 12 | 77156678B | Vis tceif M6X20 | 2 |
| 13 | 36420061A | Amortisseur de direction | 1 |
| 14 | 82910791BB | Support | 1 |
| 15 | 77156658B | Vis tceif M6X16 | 1 |
| 16 | 84840011A | Joint à rotule | 1 |
| 17 | 88650141A | Joint torique | 1 |
| 18 | 71312101A | Entretoise | 1 |
| 19 | 36010711A | Bracelet guidon gauche | 1 |
| 20 | 71312091A | Entretoise | 1 |
| 21 | 65440121A | Contrôle gaz | 1 |
| 22 | 59820411A | Jeu serrure | 1 |
| 23 | 77157278B | Vis tceif M8X30 | 4 |
| 24 | 77914681A | Vis, speciale à arrachement | 2 |
| 25 | 65240061C | Commutateur À clé | 1 |
| 26 | 51840042B | Antenne immobilizer | 1 |
| 27 | 24611001A | Couvercle contacteur D'Allumage | 1 |
| 28 | 71313511A | Entretoise | 1 |
| 29 | 65010031A | Deviateur feux droite | 1 |
| 30 | 36010701A | Bracelet guidon droit | 1 |
| 31 | 77151278B | Vis tcei M8X30 | 2 |
| 32 | 71313271A | Entretoise | 2 |
| 33 | 93010041B | Bague étanchéité | 2 |
| 34 | 86150131A | Goupille elastique 4X12 | 2 |
| 35 | 65620671A | Câble gaz | 1 |
