Pincez pour zoomer · touchez une pièce

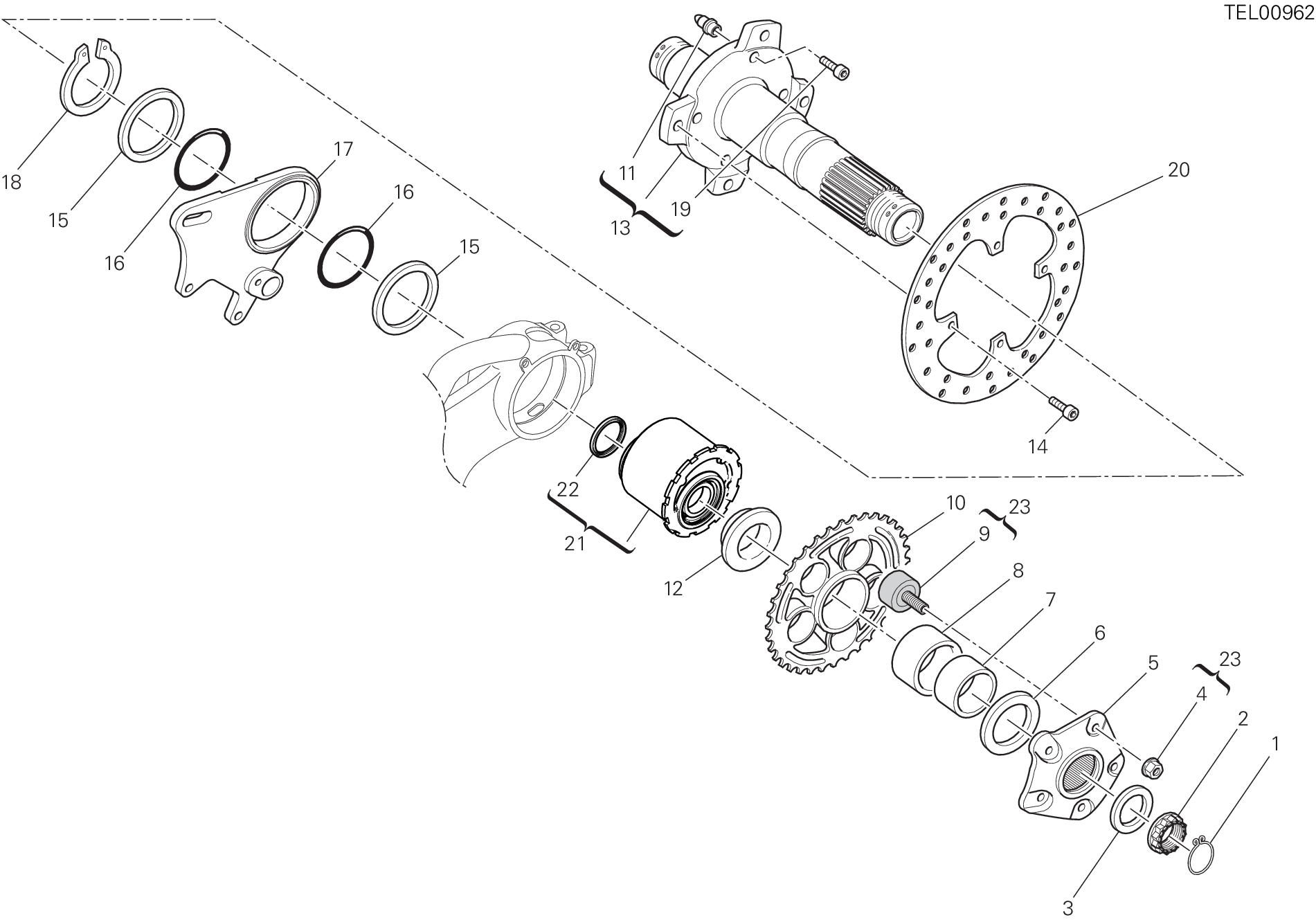

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75910081A | Arret 35Mm | 1 |
| 2 | 75012111AA | Ecrou | 1 |
| 3 | 85210551A | Rondelle | 1 |
| 4 | 74810761A | Écrou M10X1 | 5 |
| 5 | 16016851AA | Bride Porte-Couronne | 1 |
| 6 | 85210582A | Rondelle | 1 |
| 7 | 71110671A | Douille | 1 |
| 8 | 71210181A | Douille | 1 |
| 9 | 70010571A | Joint flexible M10X1 | 5 |
| 10 | 49421051C | Couronne D41 | 1 |
| 11 | 86310011D | Goupille | 4 |
| 12 | 71410411A | Entretoise | 1 |
| 13 | 81920382C | Pivot roue arrière (ensemble) | 1 |
| 14 | 77351208B | Vis tceir M8X14 | 4 |
| 15 | 85211591A | Rondelle 70,5X87X1 | 2 |
| 16 | 88650031A | Joint torique | 2 |
| 17 | 82510331A | Support étrier frein arrière | 1 |
| 18 | 88450041A | Circlip | 1 |
| 19 | 77210051B | Vis | 4 |
| 20 | 49240761A | Disque frein arrière | 1 |
| 21 | 75620061A | Excentrique | 1 |
| 22 | 93040181A | Bague étanchéité | 1 |
| 23 | 70090552A | Amortisseur caoutchouc (sachet qte 5) | 1 |
