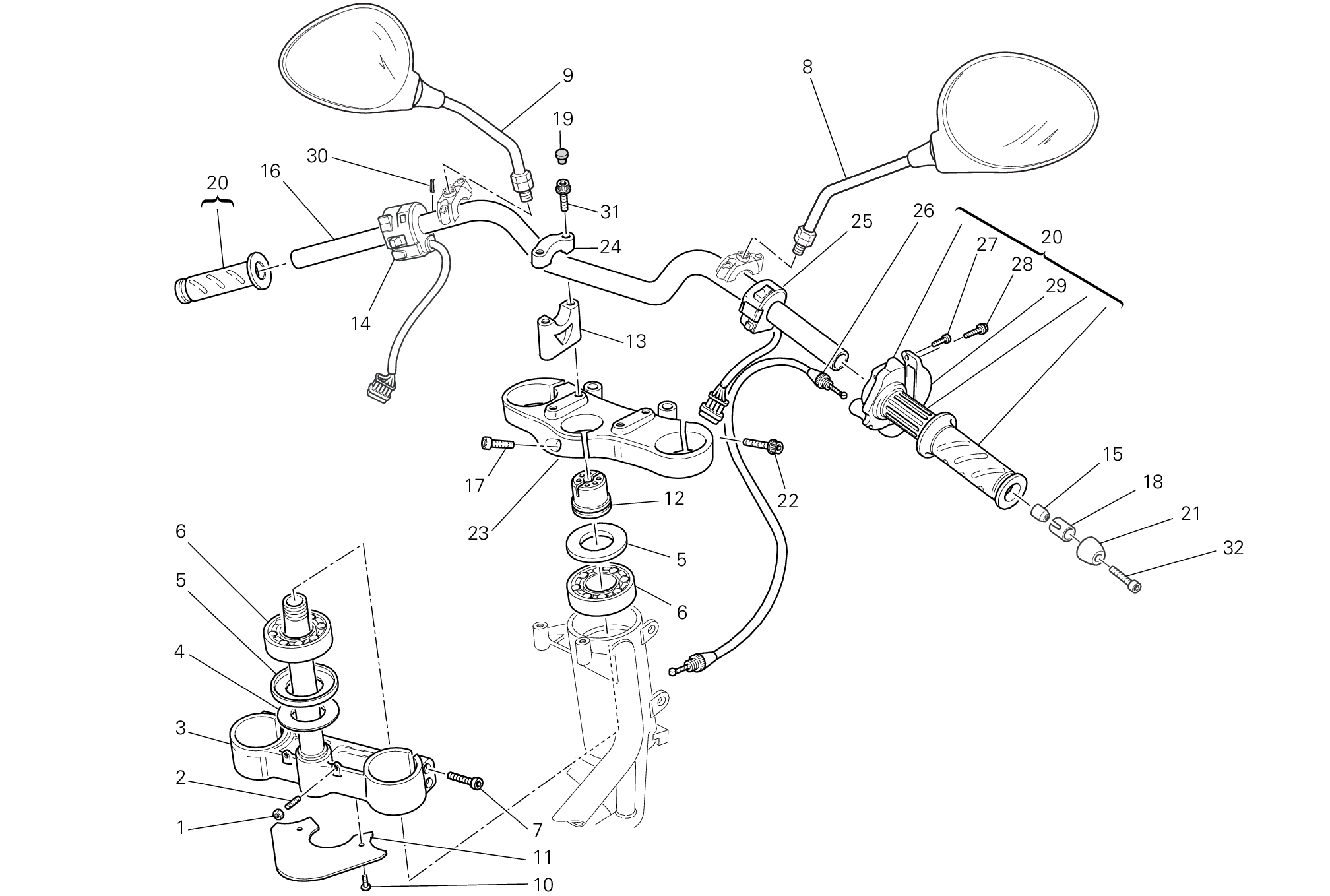

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74750071A | Ecrou | 2 |
| 2 | 77910991B | Vis | 2 |
| 3 | 34220151C | Socle de direction avec pivot | 1 |
| 4 | 85211031A | Rondelle | 1 |
| 5 | 93010041B | Bague étanchéité | 2 |
| 6 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 7 | 77157278B | Vis tceif M8X30 | 4 |
| 8 | 52340143A | Miroir droit | 1 |
| 9 | 52340153A | Miroir gauche | 1 |
| 10 | 77210471B | Vis tef M5X12 | 2 |
| 11 | 46010762A | Bavette Garde-Boue | 1 |
| 12 | 70310131A | Écrou supérieur tête direction | 1 |
| 13 | 36010502A | Cavalier guidon, inférieur | 2 |
| 14 | 65110012A | Commutateur feux gauche | 1 |
| 15 | 71111301A | Entretoise | 2 |
| 16 | 36010451B | Guidon | 1 |
| 17 | 77950561A | Vis tceir M8X25 | 1 |
| 18 | 71011071A | Douille | 2 |
| 19 | 065937040 | Bouchon | 4 |
| 20 | 65420031A | Contrôle gaz | 1 |
| 21 | 15310072B | Masse antivibratile guidon | 2 |
| 22 | 77157258B | Vis tceif M8X25 | 2 |
| 23 | 34110381A | Tête de direction | 1 |
| 24 | 36010342B | Cavalier guidon, supérieur | 2 |
| 25 | 65040082B | Deviateur feux droite | 1 |
| 26 | 65610362A | Câble gaz | 1 |
| 27 | 800066774 | Vis tcic M4X0,7X8 | 2 |
| 28 | 77251018B | Vis tef M6X20 | 2 |
| 29 | 65840041A | Couvercle | 1 |
| 30 | 86150031A | Goupille elastique | 2 |
| 31 | 77157358B | Vis tceif M8X70 | 4 |
| 32 | 77150768B | Vis tcei M6X55 | 2 |
