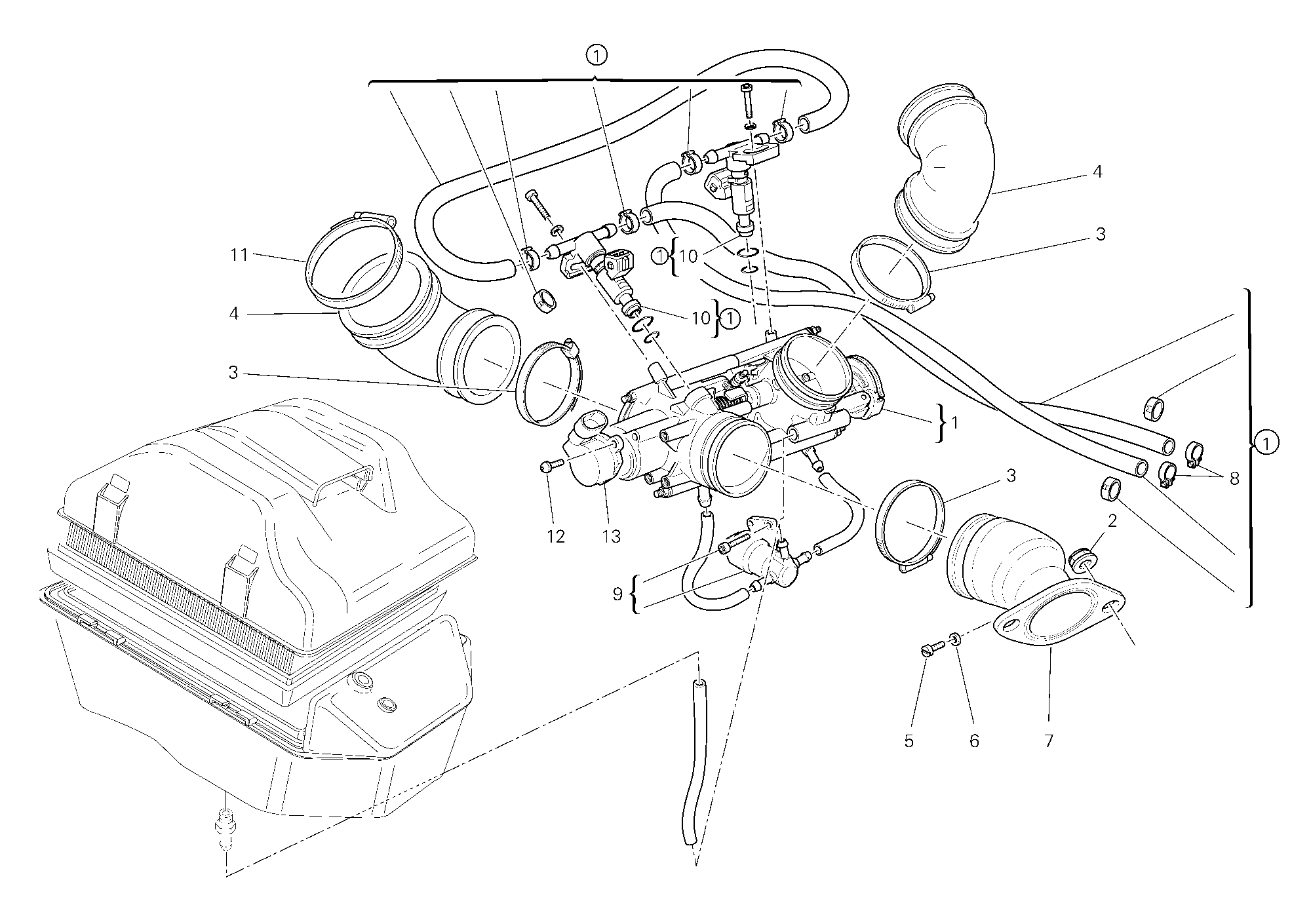

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240742A | Ensemble groupe alimentation | 1 |
| 2 | 74810391A | Écrou M8 | 4 |
| 3 | 74141801A | Collier 40-60 mm | 4 |
| 4 | 80110271A | Manchon aspiration corps filtr | 2 |
| 5 | 77650328A | Vis Tc M5X8 | 2 |
| 6 | 025070223 | Joint aluminium | 2 |
| 7 | 13720034A | Raccord D'Admission | 2 |
| 8 | 74140131B | Collier | 2 |
| 9 | 28340111A | Moteur Pas-A-Pas | 1 |
| 10 | 28040071A | Injector | 1 |
| 11 | 74140671A | Collier 68 mm | 2 |
| 12 | 77351278B | Vis tceir M8X30 | 2 |
| 13 | 28440081A | Potentiometre | 1 |
