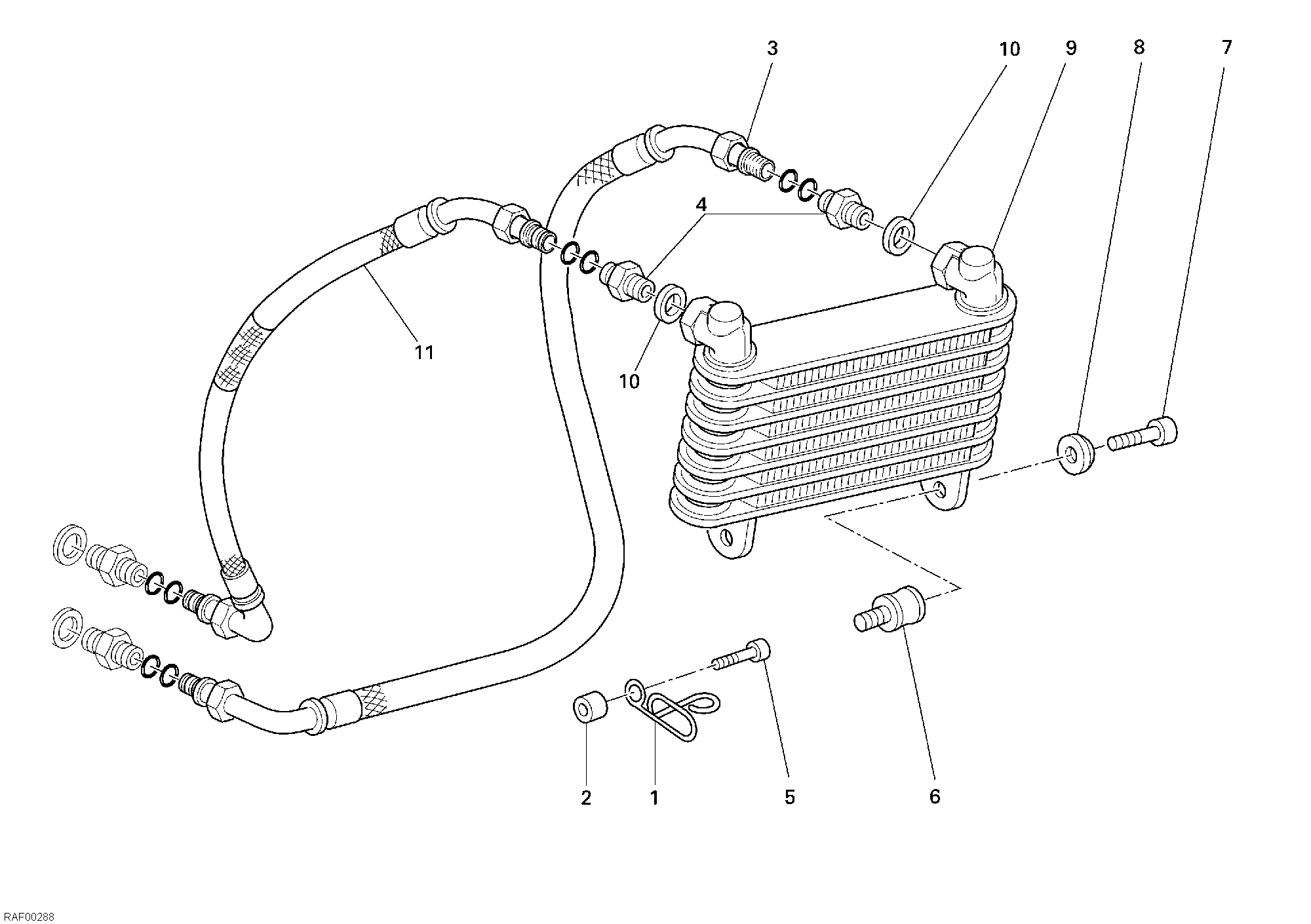

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911091B | Bague | 1 |
| 2 | 71313651A | Entretoise 6,2X10X3 | 1 |
| 3 | 87510521A | Tuyau | 1 |
| 4 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 5 | 77150718B | Vis tcei M6X30 | 1 |
| 6 | 70010111B | Antivibration | 2 |
| 7 | 77350638B | Vis tceir M6X12 | 2 |
| 8 | 84110011C | Cuvette | 2 |
| 9 | 54840304A | Radiateur à huile | 1 |
| 10 | 78710111A | Joint aluminium 14X22X2 | 2 |
| 11 | 87510531A | Tuyau de refoulement huile | 1 |
