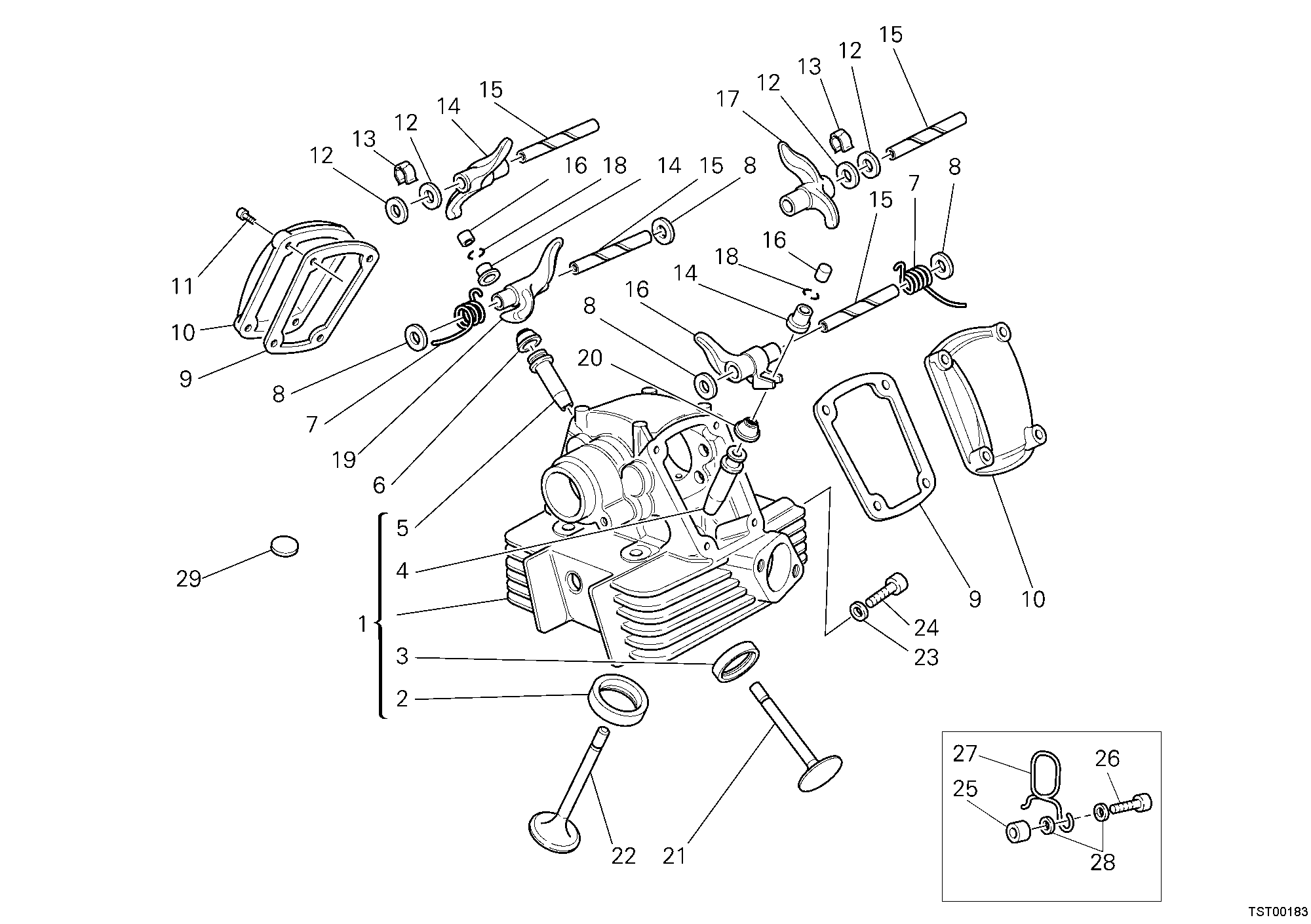

Culasse Verticale - S2R 800 2006

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	30121251A	Culasse verticale complète	1
2	30410052A	Siège soupape admissiom	1
2	30410052AB	Siège soupape admission +0,03 mm	1
2	30410052AC	Siège soupape admission +0,06 mm	1
3	30410062A	Siège soupape D'Echappement	1
3	30410062AB	Siège soupape échappement +0,03 mm	1
3	30410062AC	Siège soupape échappement +0,06 mm	1
4	30310031A	Guide-Soupape D'Aspiration en fonte	1
4	30310031AB	Guide-Soupape D'Aspiration +0,03 mm	1
4	30310031AC	Guide-Soupape D'Aspiration +0,06 mm	1
4	30310031AD	Guide-Soupape D'Aspiration +0,09 mm	1
5	30310041C	Guide-Soupape échappement en bronze	1
5	30310041CB	Guide-Soupape majore 0,03 mm	1
5	30310041CC	Guide-Soupape majore 0,06 mm	1
5	30310041CD	Guide-Soupape majore 0,09 mm	1
6	76410131A	Bague D'Etencheite Guide-Soupape	2
7	79910613A	Ressort culbuteur fermeture	2
8	061992180	Rondelle de butée 10,5X15X0,3	6
8	067092190	Rondelle de butée 10,5X15X2	4
8	076592185	Rondelle de butée 10,5X15X1	2
8	076592190	Rondelle de butée 10,5X15X0,5	4
8	076592205	Rondelle de butée 10,5X15X0,2	8
9	78810322A	Joint, couvercle culasse	2
10	24010101AB	Couvercle soupapes	2
11	77150668B	Vis tcei M6X18	4
12	064770010	Rondelle butée	4
13	037592210	Ressort	2
14	072792050	Coupelle retour 5.00 mm	2
14	072792051	Coupelle retour 5.10 mm	2
14	072792052	Coupelle retour 5.20 mm	2
14	072792053	Coupelle retour 5.30 mm	2
14	072792054	Coupelle retour 5.40 mm	2
14	072792055	Coupelle retour 5.50 mm	2
14	072792056	Coupelle retour 5.60 mm	2
14	072792057	Coupelle retour 5.70 mm	2
14	072792058	Coupelle retour 5.80 mm	2
14	072792059	Coupelle retour 5.90 mm	2
14	072792060	Coupelle retour 6.00 mm	2
14	072792061	Coupelle retour 6.10 mm	2
14	072792062	Coupelle retour 6.20 mm	2
14	072792063	Coupelle retour 6.30 mm	2
14	072792064	Coupelle retour 6.40 mm	2
14	072792065	Coupelle retour 6.50 mm	2
14	072792066	Coupelle retour 6.60 mm	2
14	072792067	Coupelle retour 6.70 mm	2
14	072792068	Coupelle retour 6.80 mm	2
14	072792069	Coupelle retour 6.90 mm	2
14	072792070	Coupelle retour 7.00 mm	2
14	072792071	Coupelle retour 7.10 mm	2
14	072792072	Coupelle retour 7.20 mm	2
14	072792073	Coupelle retour 7.30 mm	2
14	072792074	Coupelle retour 7.40 mm	2
14	072792075	Coupelle retour 7.50 mm	2
14	072792076	Coupelle retour 7.60 mm	2
14	072792077	Coupelle retour 7.70 mm	2
14	072792078	Coupelle retour 7.80 mm	2
14	072792079	Coupelle retour 7.90 mm	2
14	072792080	Coupelle retour 8.00 mm	2
14	072792081	Coupelle retour 8.10 mm	2
14	072792082	Coupelle retour 8.20 mm	2
14	072792083	Coupelle retour 8.30 mm	2
14	072792084	Coupelle retour 8.40 mm	2
14	072792085	Coupelle retour 8.50 mm	2
14	072792086	Coupelle retour 8.60 mm	2
14	072792087	Coupelle retour 8.70 mm	2
14	072792088	Coupelle retour 8.80 mm	2
14	072792089	Coupelle retour 8.90 mm	2
14	072792090	Coupelle retour 9.00 mm	2
14	072792092	Coupelle retour 9.20 mm	2
14	072792094	Coupelle retour 9.40 mm	2
14	072792096	Coupelle retour 9.60 mm	2
14	072792150	Coupelle retour 5.05 mm	2
14	072792151	Coupelle retour 5.15 mm	2
14	072792152	Coupelle retour 5.25 mm	2
14	072792153	Coupelle retour 5.35 mm	2
14	072792154	Coupelle retour 5.45 mm	2
14	072792155	Coupelle retour 5.55 mm	2
14	072792156	Coupelle retour 5.65 mm	2
14	072792157	Coupelle retour 5.75 mm	2
14	072792158	Coupelle retour 5.85 mm	2
14	072792159	Coupelle retour 5.95 mm	2
14	072792160	Coupelle retour 6.05 mm	2
14	072792161	Coupelle retour 6.15 mm	2
14	072792162	Coupelle retour 6.25 mm	2
14	072792163	Coupelle retour 6.35 mm	2
14	072792164	Coupelle retour 6.45 mm	2
14	072792165	Coupelle retour 6.55 mm	2
14	072792166	Coupelle retour 6.65 mm	2
14	072792167	Coupelle retour 6.75 mm	2
14	072792168	Coupelle retour 6.85 mm	2
14	072792169	Coupelle retour 6.95 mm	2
14	072792170	Coupelle retour 7.05 mm	2
14	072792171	Coupelle retour 7.15 mm	2
14	072792172	Coupelle retour 7.25 mm	2
14	072792173	Coupelle retour 7.35 mm	2
14	072792174	Coupelle retour 7.45 mm	2
14	072792175	Coupelle retour 7.55 mm	2
14	072792176	Coupelle retour 7.65 mm	2
14	072792177	Coupelle retour 7.75 mm	2
14	072792178	Coupelle retour 7.85 mm	2
14	072792179	Coupelle retour 7.95 mm	2
14	072792180	Coupelle retour 8.05 mm	2
14	072792181	Coupelle retour 8.15 mm	2
14	072792182	Coupelle retour 8.25 mm	2
14	072792183	Coupelle retour 8.35 mm	2
14	072792184	Coupelle retour 8.45 mm	2
14	072792185	Coupelle retour 8.55 mm	2
14	072792186	Coupelle retour 8.65 mm	2
14	072792187	Coupelle retour 8.75 mm	2
14	072792188	Coupelle retour 8.85 mm	2
14	072792189	Coupelle retour 8.95 mm	2
15	82111151A	Axe culbuteur	4
16	072392500	Réglage culbuteur 2.00 mm	2
16	072392501	Réglage culbuteur 2.10 mm	2
16	072392502	Réglage culbuteur 2.20 mm	2
16	072392503	Réglage culbuteur 2.30 mm	2
16	072392504	Réglage culbuteur 2.40 mm	2
16	072392505	Réglage culbuteur 2.50 mm	2
16	072392506	Réglage culbuteur 2.60 mm	2
16	072392507	Réglage culbuteur 2.70 mm	2
16	072392508	Réglage culbuteur 2.80 mm	2
16	072392509	Réglage culbuteur 2.90 mm	2
16	072392510	Réglage culbuteur 3.00 mm	2
16	072392511	Réglage culbuteur 3.10 mm	2
16	072392512	Réglage culbuteur 3.20 mm	2
16	072392513	Réglage culbuteur 3.30 mm	2
16	072392514	Réglage culbuteur 3.40 mm	2
16	072392515	Réglage culbuteur 3.50 mm	2
16	072392516	Réglage culbuteur 3.60 mm	2
16	072392517	Réglage culbuteur 3.70 mm	2
16	072392518	Réglage culbuteur 3.80 mm	2
16	072392519	Réglage culbuteur 3.90 mm	2
16	072392520	Réglage culbuteur 4.00 mm	2
16	072392521	Réglage culbuteur 4.10 mm	2
16	072392522	Réglage culbuteur 4.20 mm	2
16	072392523	Réglage culbuteur 4.30 mm	2
16	072392524	Réglage culbuteur 4.40 mm	2
16	072392525	Réglage culbuteur 4.50 mm	2
16	072392526	Réglage culbuteur 4.60 mm	2
16	072392527	Réglage culbuteur 4.70 mm	2
16	072392528	Réglage culbuteur 4.80 mm	2
16	072392529	Réglage culbuteur 4.90 mm	2
16	072392530	Réglage culbuteur 5.00 mm	2
16	072392535	Réglage culbuteur 2.05 mm	2
16	072392545	Réglage culbuteur 2.15 mm	2
16	072392555	Réglage culbuteur 2.25 mm	2
16	072392565	Réglage culbuteur 2.35 mm	2
16	072392575	Réglage culbuteur 2.45 mm	2
16	072392585	Réglage culbuteur 2.55 mm	2
16	072392595	Réglage culbuteur 2.65 mm	2
16	072392605	Réglage culbuteur 2.75 mm	2
16	072392615	Réglage culbuteur 2.85 mm	2
16	072392625	Réglage culbuteur 2.95 mm	2
16	072392635	Réglage culbuteur 3.05 mm	2
16	072392645	Réglage culbuteur 3.15 mm	2
16	072392655	Réglage culbuteur 3.25 mm	2
16	072392675	Réglage culbuteur 3.35 mm	2
16	072392685	Réglage culbuteur 3.45 mm	2
16	072392695	Réglage culbuteur 3.55 mm	2
16	072392705	Réglage culbuteur 3.65 mm	2
16	072392715	Réglage culbuteur 3.75 mm	2
16	072392725	Réglage culbuteur 3.85 mm	2
16	072392735	Réglage culbuteur 3.95 mm	2
16	072392745	Réglage culbuteur 4.05 mm	2
17	20810124A	Culbuteur ouverture	2
18	66910031A	Demi-Bagues	4
19	20910124A	Culbuteur ferm.	2
20	76410091A	Bague D'Etencheite Guide-Soupape	1
21	21110661A	Soupape dechappement	1
22	21010701A	Soupape admission	1
23	85250231A	Joint	1
24	77911331A	Vis speciale tcei M6X12	1
25	71312411A	Entretoise 6,2X10X7	1
26	77150718B	Vis tcei M6X30	1
27	82913581A	Guide tuyau	1
28	85211761A	Rondelle 6.4X12.5X1.6	2
29	70010271A	Joint en caoutchouc Anti-Vibration	20

—
